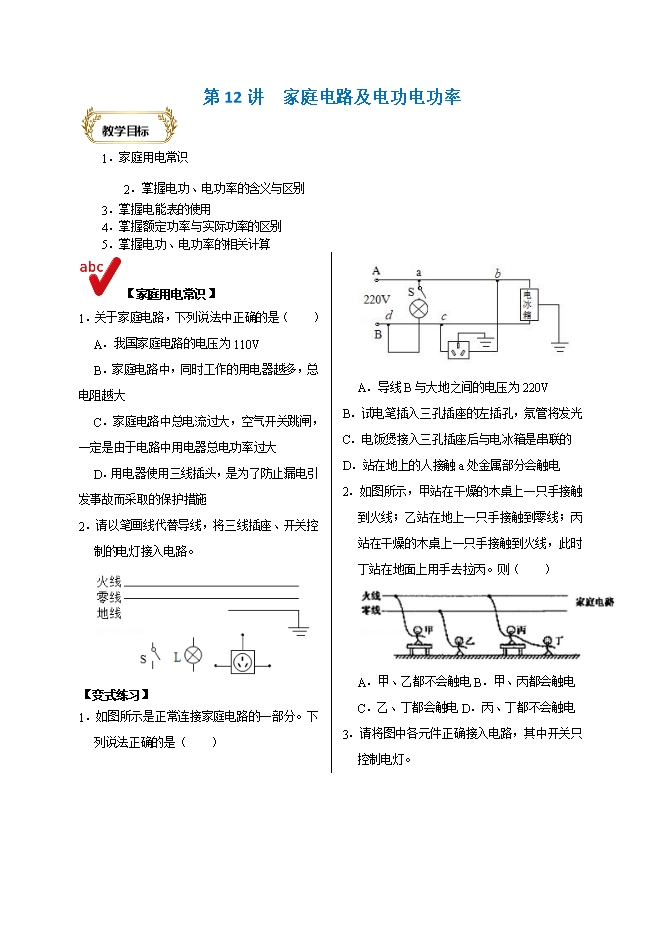

【内容简介】1．家庭用电常识2．掌握电功、电功率的含义与区别3．掌握电能表的使用4．掌握额定功率与实际功率的区别5．掌握电功、电功率的相关计算 【经典例题一】1．关于家庭电路，下列说法中正确的是（　　）A．我国家庭电路的电压为110VB．家庭电路中，同时工作的用电器越多，总电阻越大C．家庭电路中总电流过大，空气开关跳闸，一定是由于电路中用电器总电功率过大D．用电器使用三线插头，是为了防止漏电引发事故而采取的保护措施【解答】解：A、我国家庭电路的电压为220V，故A错误；B、家庭电路中，同时工作的用电器越多，总电阻越小，故B错误；C、家庭电路中总电流过大，可能是由于电路中用电器的总功率过大或短路引起的，故C错误；D、用电器使用三线插头，将三线插头插入三孔插座中，能使用电器的金属外壳接地，在用电器漏电时，人接触用电器，地线可以把人短路，避免触电事故发生，故D正确。故选：D。2．请以笔画线代替导线，将三线插座、开关控制的电灯接入电路。 【解答】解：灯泡接法：开关要接在火线和灯之间，这样在断开开关能切断火线，接触灯泡不会发生触电事故。三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示： 【变式练习】1．如图所示是正常连接家庭电路的一部分。下列说法正确的是（　　） A．导线B与大地之间的电压为220VB．试电笔插入三孔插座的左插孔，氖管将发光C．电饭煲接入三孔插座后与电冰箱是串联的D．站在地上的人接触a处金属部分会触电【解答】解：如图所示是正常连接家庭电路的一部分，开关接在导线A上，所以导线A是火线，导线B是零线，A、火线和零线间的电压为220V，零线和大地之间的电压为0V，则导线B与大地之间的电压为0V，故A错误；B、插座的左孔接零线，右孔接火线，所以试电笔插入三孔插座的左插孔时氖管不发光，插入插座的右插孔时氖管发光，故B错误；C、由图可知，电饭煲接入三孔插座后与电冰箱是并列连接的，且电饭煲与电冰箱工作时互不影响，所以电饭煲接入三孔插座后与电冰箱是并联的，故C错误；D、站在地上的人接触a处金属部分，相当于直接接触了火线，所以会触电，故D正确。故选：D。2．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。则（　　） A．甲、乙都不会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都不会触电【解答】解：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。综上所述，甲、乙都不会触电，丙、丁都会触电。故选：A。3．请将图中各元件正确接入电路，其中开关只控制电灯。
