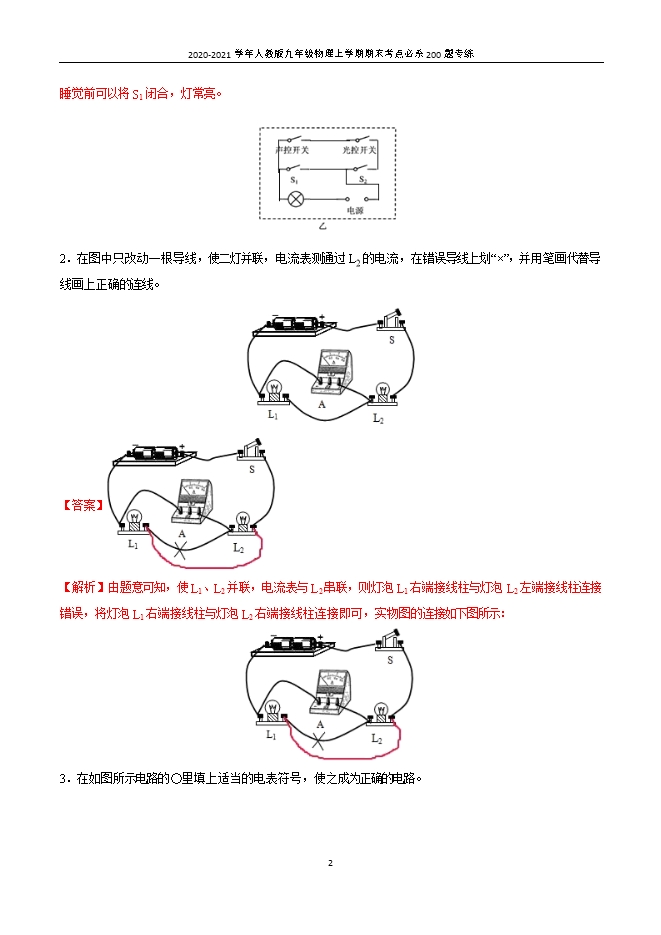

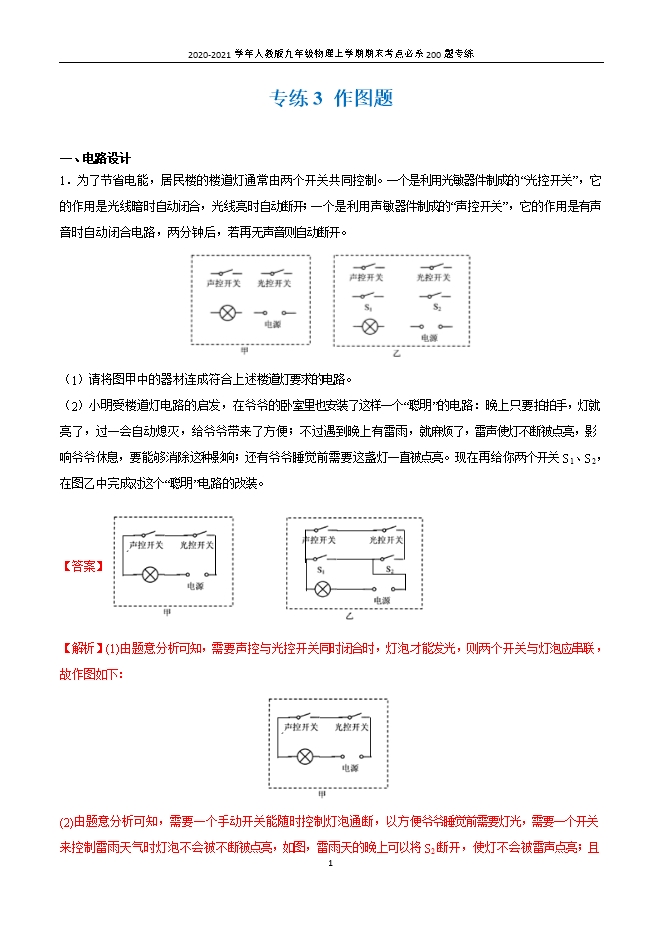

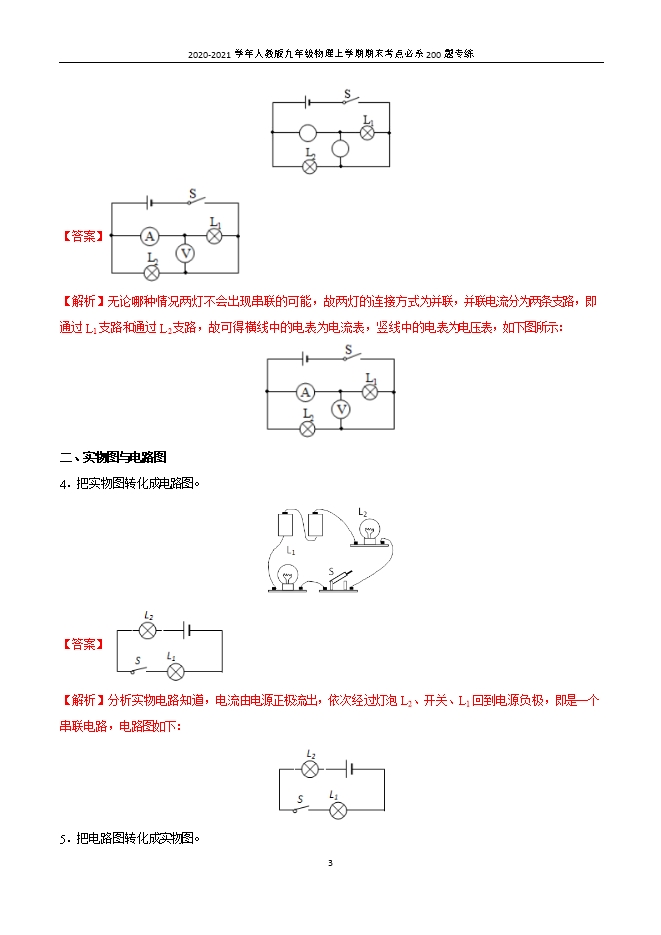

【内容简介】一、电路设计1．为了节省电能，居民楼的楼道灯通常由两个开关共同控制。一个是利用光敏器件制成的“光控开关”，它的作用是光线暗时自动闭合，光线亮时自动断开；一个是利用声敏器件制成的“声控开关”，它的作用是有声音时自动闭合电路，两分钟后，若再无声音则自动断开。 （1）请将图甲中的器材连成符合上述楼道灯要求的电路。（2）小明受楼道灯电路的启发，在爷爷的卧室里也安装了这样一个“聪明”的电路：晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便；不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息，要能够消除这种影响；还有爷爷睡觉前需要这盏灯一直被点亮。现在再给你两个开关S1、S2，在图乙中完成对这个“聪明”电路的改装。【答案】          【解析】(1)由题意分析可知，需要声控与光控开关同时闭合时，灯泡才能发光，则两个开关与灯泡应串联，故作图如下： (2)由题意分析可知，需要一个手动开关能随时控制灯泡通断，以方便爷爷睡觉前需要灯光，需要一个开关来控制雷雨天气时灯泡不会被不断被点亮，如图，雷雨天的晚上可以将S2断开，使灯不会被雷声点亮；且睡觉前可以将S1闭合，灯常亮。 2．在图中只改动一根导线，使二灯并联，电流表测通过L2的电流，在错误导线上划“×”，并用笔画代替导线画上正确的连线。 【答案】 【解析】由题意可知，使L1、L2并联，电流表与L2串联，则灯泡L1右端接线柱与灯泡L2左端接线柱连接错误，将灯泡L1右端接线柱与灯泡L2右端接线柱连接即可，实物图的连接如下图所示： 3．在如图所示电路的〇里填上适当的电表符号，使之成为正确的电路。
