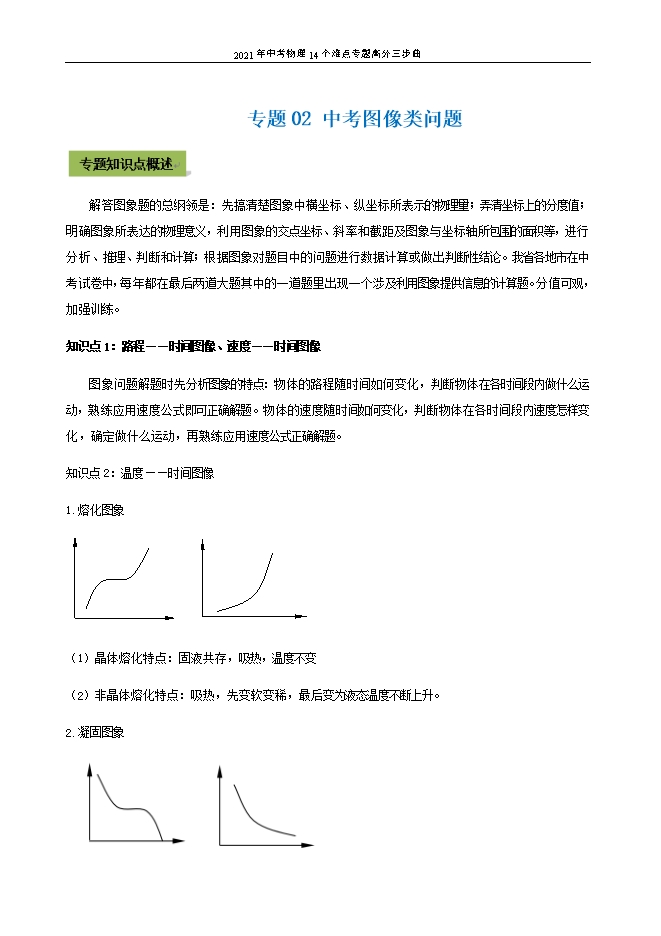

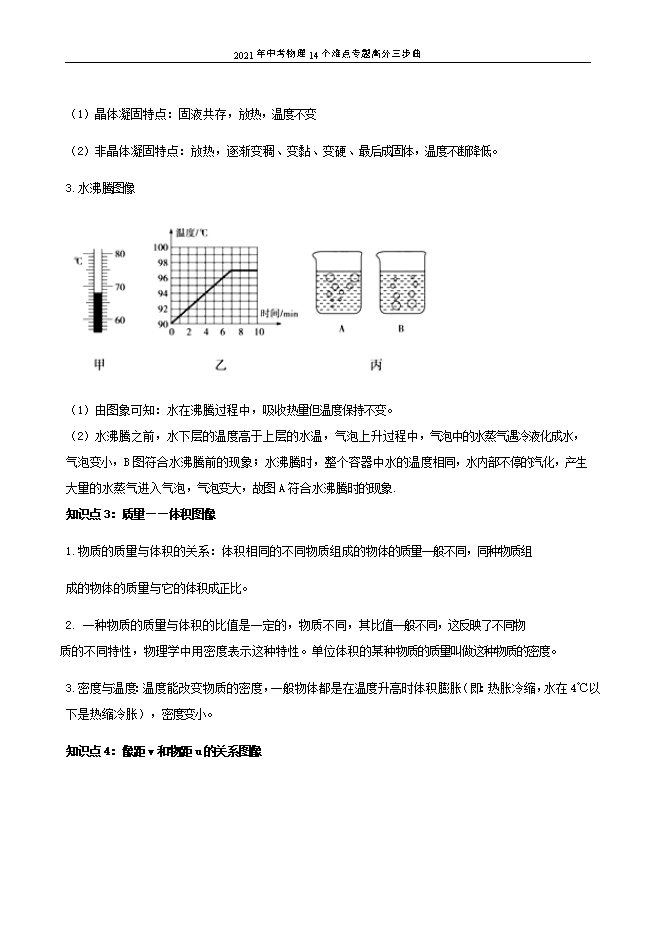

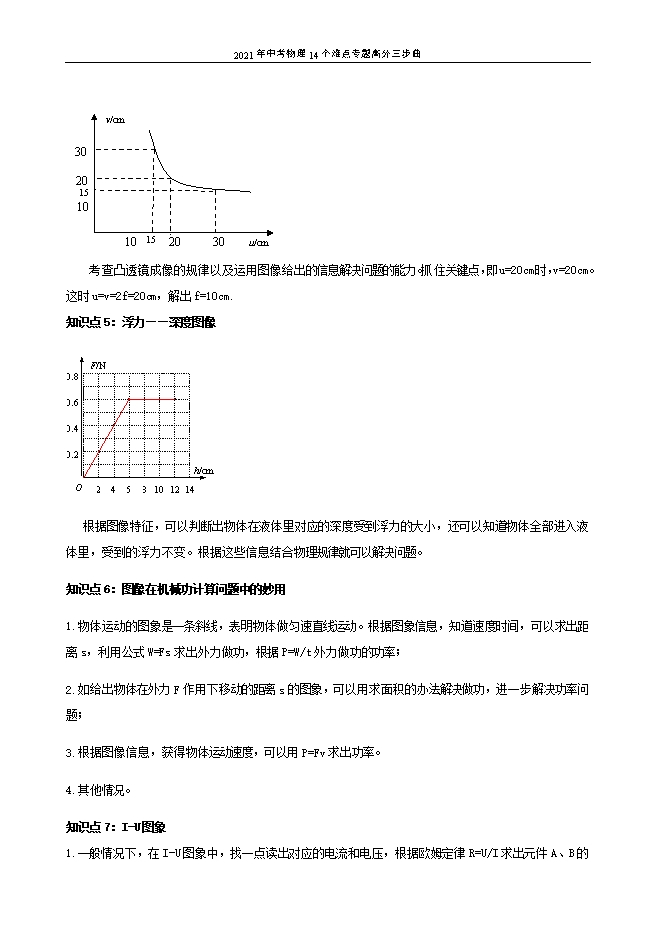

【内容简介】解答图象题的总纲领是：先搞清楚图象中横坐标、纵坐标所表示的物理量；弄清坐标上的分度值；明确图象所表达的物理意义，利用图象的交点坐标、斜率和截距及图象与坐标轴所包围的面积等，进行分析、推理、判断和计算；根据图象对题目中的问题进行数据计算或做出判断性结论。我省各地市在中考试卷中，每年都在最后两道大题其中的一道题里出现一个涉及利用图象提供信息的计算题。分值可观，加强训练。知识点1：路程——时间图像、速度——时间图像图象问题解题时先分析图象的特点：物体的路程随时间如何变化，判断物体在各时间段内做什么运动，熟练应用速度公式即可正确解题。物体的速度随时间如何变化，判断物体在各时间段内速度怎样变化，确定做什么运动，再熟练应用速度公式正确解题。知识点2：温度——时间图像1.熔化图象（1）晶体熔化特点：固液共存，吸热，温度不变     （2）非晶体熔化特点：吸热，先变软变稀，最后变为液态温度不断上升。2.凝固图象  （1）晶体凝固特点：固液共存，放热，温度不变     （2）非晶体凝固特点：放热，逐渐变稠、变黏、变硬、最后成固体，温度不断降低。3.水沸腾图像 （1）由图象可知：水在沸腾过程中，吸收热量但温度保持不变。（2）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小，B图符合水沸腾前的现象；水沸腾时，整个容器中水的温度相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大，故图A符合水沸腾时的现象.知识点3：质量——体积图像1.物质的质量与体积的关系：体积相同的不同物质组成的物体的质量一般不同，同种物质组成的物体的质量与它的体积成正比。2.一种物质的质量与体积的比值是一定的，物质不同，其比值一般不同，这反映了不同物质的不同特性，物理学中用密度表示这种特性。单位体积的某种物质的质量叫做这种物质的密度。3.密度与温度：温度能改变物质的密度，一般物体都是在温度升高时体积膨胀（即：热胀冷缩，水在4℃以下是热缩冷胀），密度变小。知识点4：像距v和物距u的关系图像 考查凸透镜成像的规律以及运用图像给出的信息解决问题的能力。抓住关键点，即u=20cm时，v=20cm。这时u=v=2f=20cm，解出f=10cm. 知识点5：浮力——深度图像 根据图像特征，可以判断出物体在液体里对应的深度受到浮力的大小，还可以知道物体全部进入液体里，受到的浮力不变。根据这些信息结合物理规律就可以解决问题。知识点6：图像在机械功计算问题中的妙用1.物体运动的图象是一条斜线，表明物体做匀速直线运动。根据图象信息，知道速度时间，可以求出距离s，利用公式W=Fs求出外力做功，根据P=W/t外力做功的功率；2.如给出物体在外力F作用下移动的距离s的图象，可以用求面积的办法解决做功，进一步解决功率问题；3.根据图像信息，获得物体运动速度，可以用P=Fv求出功率。4.其他情况。知识点7：I-U图象1.一般情况下，在I-U图象中，找一点读出对应的电流和电压，根据欧姆定律R=U/I求出元件A、B的电阻；根据串联分压及并联分流的原理求解即可.2.考查与I-U图像相关的电功率计算3.其他情况。
