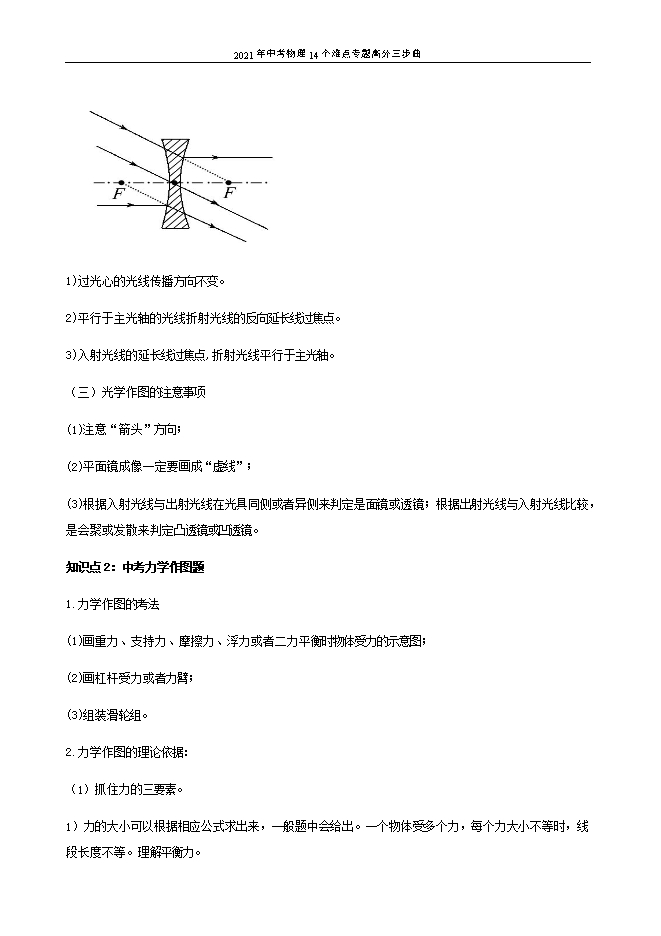

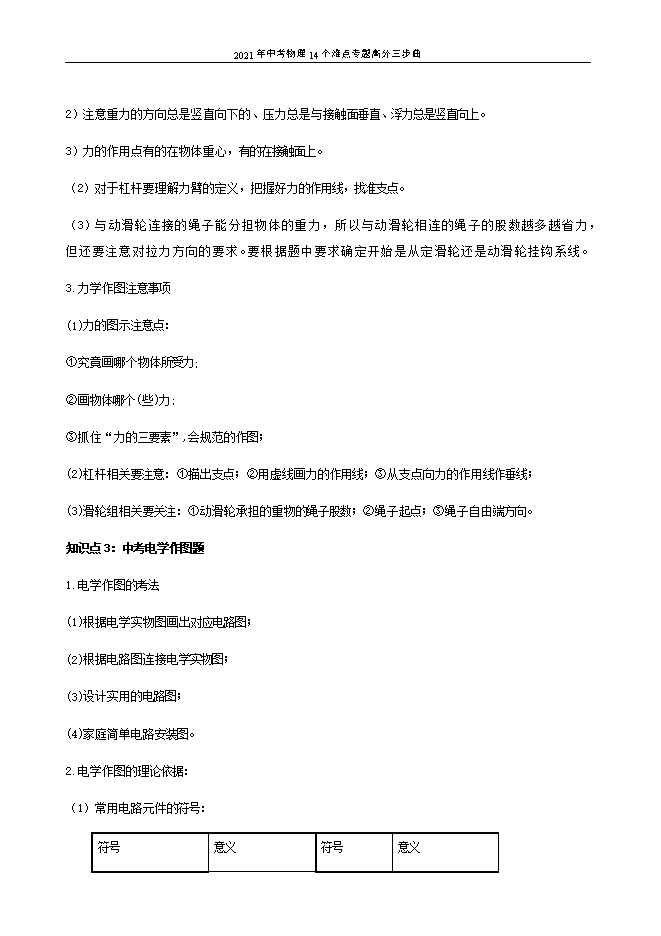

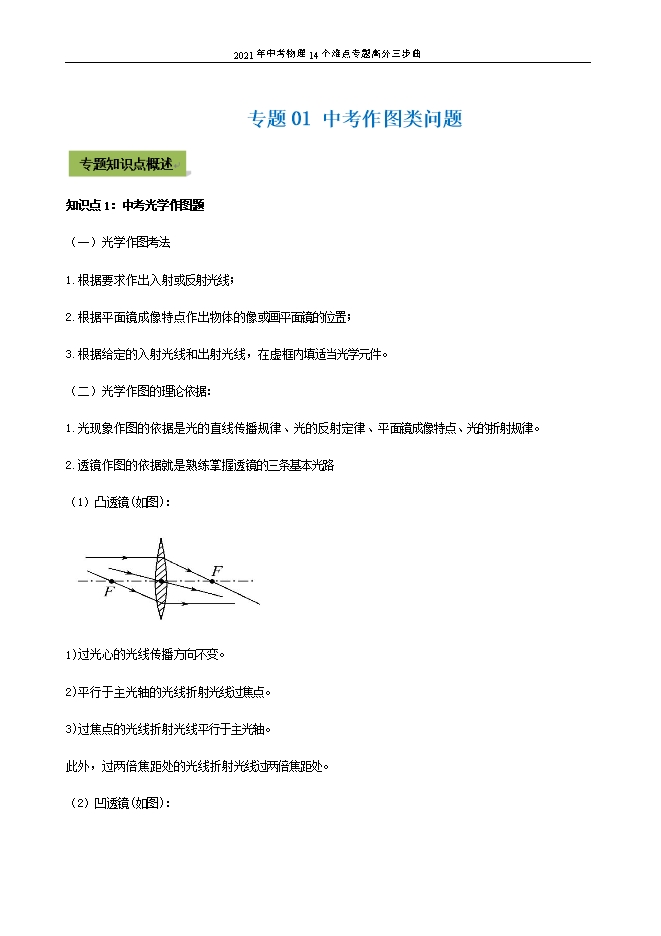

【内容简介】知识点1：中考光学作图题（一）光学作图考法1.根据要求作出入射或反射光线；2.根据平面镜成像特点作出物体的像或画平面镜的位置；3.根据给定的入射光线和出射光线，在虚框内填适当光学元件。（二）光学作图的理论依据：1.光现象作图的依据是光的直线传播规律、光的反射定律、平面镜成像特点、光的折射规律。2.透镜作图的依据就是熟练掌握透镜的三条基本光路（1）凸透镜(如图)： 1)过光心的光线传播方向不变。2)平行于主光轴的光线折射光线过焦点。3)过焦点的光线折射光线平行于主光轴。此外，过两倍焦距处的光线折射光线过两倍焦距处。 （2）凹透镜(如图)： 1)过光心的光线传播方向不变。2)平行于主光轴的光线折射光线的反向延长线过焦点。3)入射光线的延长线过焦点,折射光线平行于主光轴。 （三）光学作图的注意事项(1)注意“箭头”方向；(2)平面镜成像一定要画成“虚线”；(3)根据入射光线与出射光线在光具同侧或者异侧来判定是面镜或透镜；根据出射光线与入射光线比较，是会聚或发散来判定凸透镜或凹透镜。知识点2：中考力学作图题1.力学作图的考法(1)画重力、支持力、摩擦力、浮力或者二力平衡时物体受力的示意图；(2)画杠杆受力或者力臂；(3)组装滑轮组。2.力学作图的理论依据：（1）抓住力的三要素。1）力的大小可以根据相应公式求出来，一般题中会给出。一个物体受多个力，每个力大小不等时，线段长度不等。理解平衡力。2）注意重力的方向总是竖直向下的、压力总是与接触面垂直、浮力总是竖直向上。3）力的作用点有的在物体重心，有的在接触面上。（2）对于杠杆要理解力臂的定义，把握好力的作用线，找准支点。（3）与动滑轮连接的绳子能分担物体的重力，所以与动滑轮相连的绳子的股数越多越省力，但还要注意对拉力方向的要求。要根据题中要求确定开始是从定滑轮还是动滑轮挂钩系线。3.力学作图注意事项(1)力的图示注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图；(2)杠杆相关要注意：①描出支点；②用虚线画力的作用线；③从支点向力的作用线作垂线；(3)滑轮组相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向。知识点3：中考电学作图题1.电学作图的考法(1)根据电学实物图画出对应电路图；(2)根据电路图连接电学实物图；(3)设计实用的电路图；(4)家庭简单电路安装图。2.电学作图的理论依据：（1）常用电路元件的符号：
