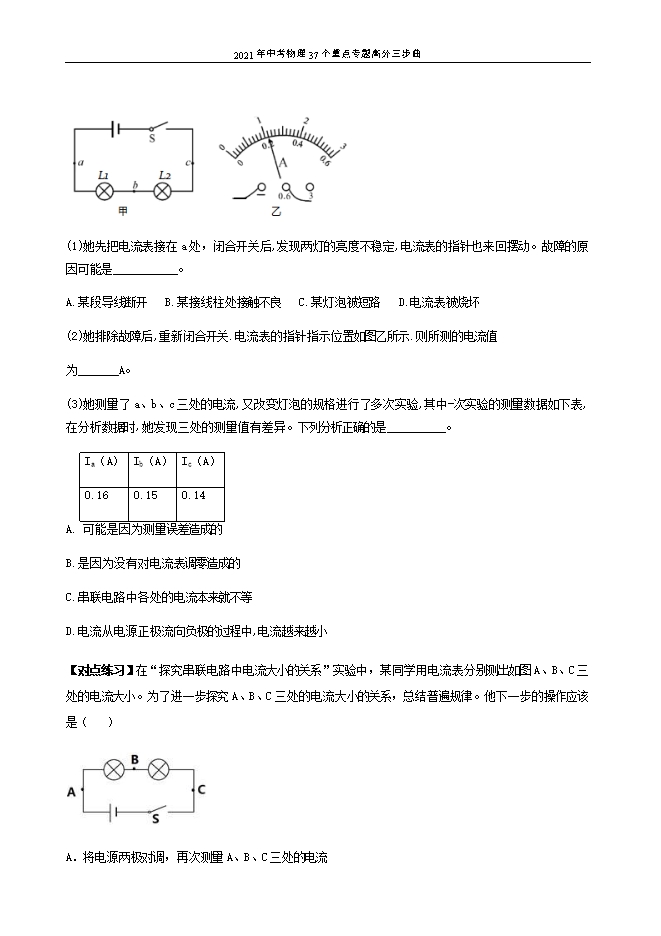

【内容简介】 知识点1：探究串并联电路电流规律的实验1.串联电路中各处的电流相等。表达式：I=I1=U2=U32.并联电路的干路总电流等于各支路电流之和。表达式：I=I1+I2+I33.要把握连接电路以及电路元件使用的注意事项。4.电路故障分析，电流表的读数，实验数据的处理。知识点2：探究串并联电路电压规律的实验1.串联电路电压的规律（1）在串联电路中，总电压等于各导体两端电压之和。（2）表达式：U=U1+U2+U32.并联电路电压的规律（1）并联电路中，各支路两端的电压相等且等于电源电压。（2）表达式：U=U1=U2=U3知识点3：串并联电路电流、电压特点的应用 【例题1】（2020南京模拟）在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在a、b、c三处去测量电流。 (1)她先把电流表接在a处，闭合开关后,发现两灯的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是           。A.某段导线断开   B.某接线柱处接触不良   C.某灯泡被短路   D.电流表被烧坏(2)她排除故障后,重新闭合开关.电流表的指针指示位置如图乙所示.则所测的电流值为       A。(3)她测量了a、b、c三处的电流,又改变灯泡的规格进行了多次实验,其中-次实验的测量数据如下表,在分析数据时,她发现三处的测量值有差异。下列分析正确的是          。Ia（A）Ib（A）Ic（A）0.160.150.14A.可能是因为测量误差造成的            B.是因为没有对电流表调零造成的C.串联电路中各处的电流本来就不等      D.电流从电源正极流向负极的过程中,电流越来越小【答案】（1）B（2）0.22A（3）A【解析】（1）A和D中故障会导致电路中都没有电流，灯也不亮。C选项故障电流是稳定的，被短路的灯泡不亮，另一个灯泡亮度稳定。在题干的描述中发现有电流，灯亮度不稳定，有两种情况：一是电源电压不稳定，二是电路中就接触不良的接线柱，故此题只有B选项符合（2）先看量筒量程，再注意分度值即可，难度较易。（3）分析实验数据存在误差的原因，弄清楚实验误差和错误的区别。C和D选项的说法都是错误的。
