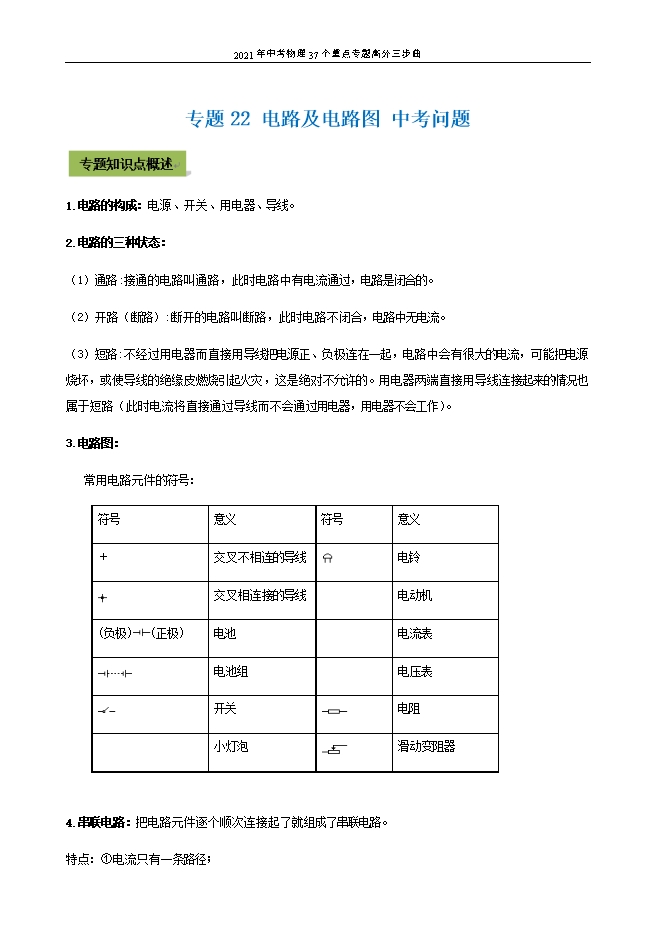

【内容简介】1.电路的构成：电源、开关、用电器、导线。2.电路的三种状态：（1）通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。（2）开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。（3）短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线 电铃 交叉相连接的导线○M电动机(负极) (正极)电池○A电流表 电池组○V电压表 开关 电阻○×小灯泡 滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。5.并联电路：把电路元件并列地连接起来就组成了并联电路。电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。电路名称串  联  电  路并   联  电  路电路图       元件连接首尾连接用电器两端并列连接电流路径一条电流路径（无分支）有两条或两条以上电流路径（无分支）用电器工作情况同时工作相互影响可单独工作，互不影响开关控制作用开关控制整个电路，其控制作用于位置无关。干路开关控制整个电路，支路开关控制其所在支路。6.正确使用电流表的规则：①电流表必须和被测的用电器串联。如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来。否则电流表的指针会反向偏转。
