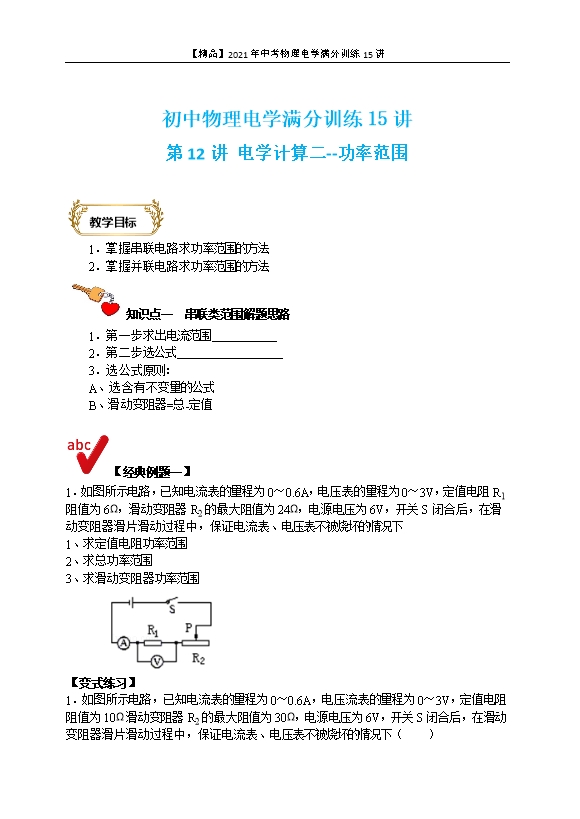

【内容简介】1．掌握串联电路求功率范围的方法2．掌握并联电路求功率范围的方法 知识点一  串联类范围解题思路1．第一步求出电流范围           2．第二步选公式                  3．选公式原则：A、选含有不变量的公式B、滑动变阻器=总-定值 【经典例题一】1．如图所示电路，已知电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1阻值为6Ω，滑动变阻器R2的最大阻值为24Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下　1、求定值电阻功率范围2、求总功率范围3、求滑动变阻器功率范围解：第一步，求电流范围当电压表示数达到3V时，允许流过R1的最大电流I= ，即整个电路允许通过的最大电流为0.5A；当R2滑到最大阻值是，电路中的电流 ，即整个电路的最小电流为0.2A；所以，电流范围为：0.2A~0.5A第二步运用电学公式计算1、定值电阻功率范围，P=I2R，R一定，P与I2成正比，所以P定的范围：0.22A     ~ ~  0.52A      =      0.24W ~ ~ 1.5W2、总功率范围，P=UI，U总一定，P与I成正比，所以P总的范围：0.2A     ~ ~  0.5A      =      1.2W ~ ~ 3W3、滑动变阻器功率范围，P滑=P总-P定，所以P滑的范围：：  （I的范围0.2A~0.5A）P滑是关于I的二次函数，运用数学工具进行计算当I =0.2A时，P滑最小=0.96W当I=0.5A时，P滑最大=1.5WP滑关于I的图像如图所示【变式练习】1．如图所示电路，已知电流表的量程为0～0.6A，电压流表的量程为0～3V，定值电阻阻值为10Ω滑动变阻器R2的最大阻值为30Ω，电源电压为6V，开关S闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下（　　） 1、求定值电阻功率范围2、求总功率范围3、求滑动变阻器功率范围答案：1、0.225W ~ ~ 0.9W      2、0.9W ~ ~ 1.8W      3、0.675W ~ ~ 0.9W2．如图所示，电源电压恒为6V，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为20Ω，电压表接入电路的量程为 0～3V，电流表接入电路的量程为0～0.6A．当开关S闭合，滑动变阻器的滑片P从b端向a端移动过程中，在保证电压表和电流表安全的情况下，下列说法正确的是（　　） 1、求定值电阻功率范围2、求总功率范围3、求滑动变阻器功率范围答案：1、0.4W ~ ~ 0.9W      2、1.2W ~ ~ 1.8W      3、0.8W ~ ~ 0.9W 【经典例题二】
