【精品】2021年中考物理电学满分训练15讲:第6讲 欧姆定律三(范围问题)(原卷版和解析版)

ID:138542 2020年11月22日 资料纠错 有奖上传 收藏

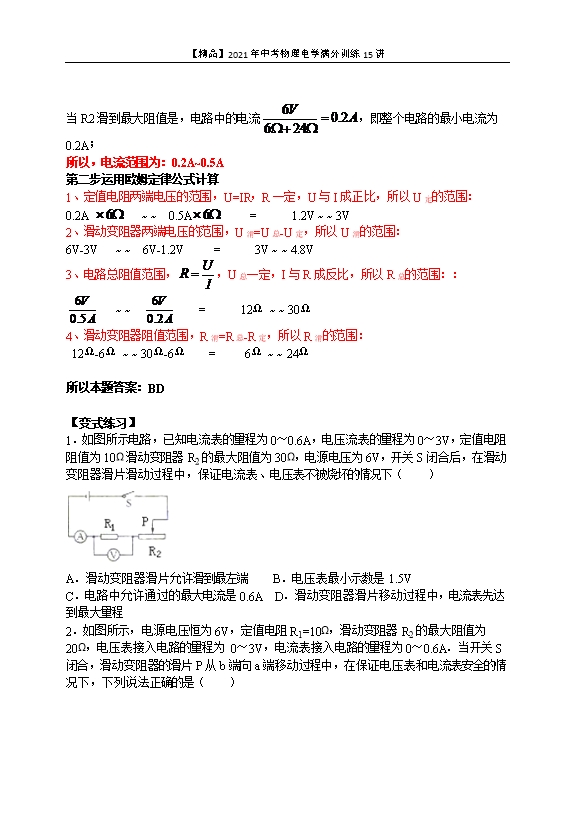

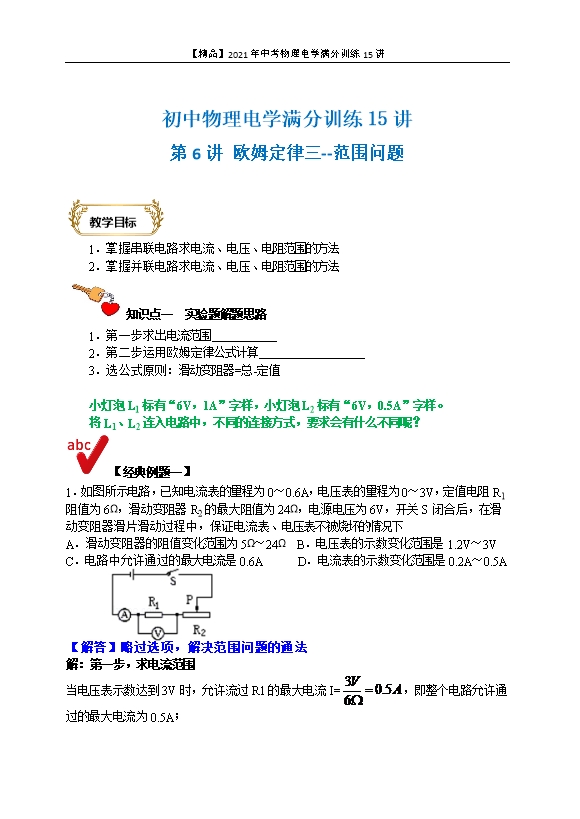

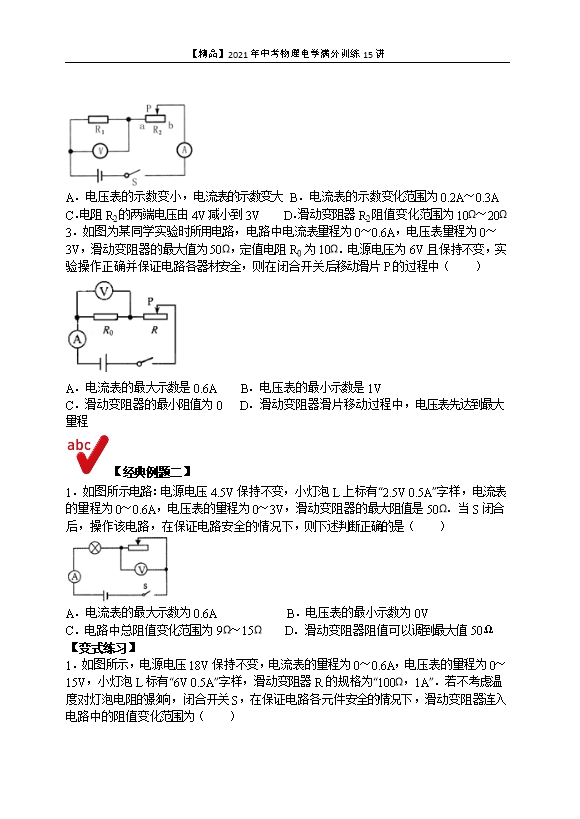

【内容简介】1.掌握串联电路求电流、电压、电阻范围的方法2.掌握并联电路求电流、电压、电阻范围的方法 知识点一  实验题解题思路1.第一步求出电流范围           2.第二步运用欧姆定律公式计算                  3.选公式原则:滑动变阻器=总-定值小灯泡L1标有“6V,1A”字样,小灯泡L2标有“6V,0.5A”字样。将L1、L2连入电路中,不同的连接方式,要求会有什么不同呢? 【经典例题一】1.如图所示电路,已知电流表的量程为0~0.6A,电压表的量程为0~3V,定值电阻R1阻值为6Ω,滑动变阻器R2的最大阻值为24Ω,电源电压为6V,开关S闭合后,在滑动变阻器滑片滑动过程中,保证电流表、电压表不被烧坏的情况下 A.滑动变阻器的阻值变化范围为5Ω~24Ω  B.电压表的示数变化范围是1.2V~3VC.电路中允许通过的最大电流是0.6A      D.电流表的示数变化范围是0.2A~0.5A【解答】略过选项,解决范围问题的通法解:第一步,求电流范围当电压表示数达到3V时,允许流过R1的最大电流I= ,即整个电路允许通过的最大电流为0.5A;当R2滑到最大阻值是,电路中的电流 ,即整个电路的最小电流为0.2A;所以,电流范围为:0.2A~0.5A第二步运用欧姆定律公式计算1、定值电阻两端电压的范围,U=IR,R一定,U与I成正比,所以U定的范围:0.2A     ~ ~  0.5A      =      1.2V ~ ~ 3V2、滑动变阻器两端电压的范围,U滑=U总-U定,所以U滑的范围:6V-3V   ~ ~  6V-1.2V     =      3V ~ ~ 4.8V3、电路总阻值范围, ,U总一定,I与R成反比,所以R总的范围::    ~ ~       =      12Ω ~ ~ 30Ω4、滑动变阻器阻值范围,R滑=R总-R定,所以R滑的范围: 12Ω-6Ω ~ ~ 30Ω-6Ω    =     6Ω ~ ~ 24Ω所以本题答案:BD【变式练习】1.如图所示电路,已知电流表的量程为0~0.6A,电压流表的量程为0~3V,定值电阻阻值为10Ω滑动变阻器R2的最大阻值为30Ω,电源电压为6V,开关S闭合后,在滑动变阻器滑片滑动过程中,保证电流表、电压表不被烧坏的情况下(  ) A.滑动变阻器滑片允许滑到最左端    B.电压表最小示数是1.5VB.电路中允许通过的最大电流是0.6A  D.滑动变阻器滑片移动过程中,电流表先达到最大量程 答案:B2.如图所示,电源电压恒为6V,定值电阻R1=10Ω,滑动变阻器R2的最大阻值为20Ω,电压表接入电路的量程为 0~3V,电流表接入电路的量程为0~0.6A.当开关S闭合,滑动变阻器的滑片P从b端向a端移动过程中,在保证电压表和电流表安全的情况下,下列说法正确的是(  )
