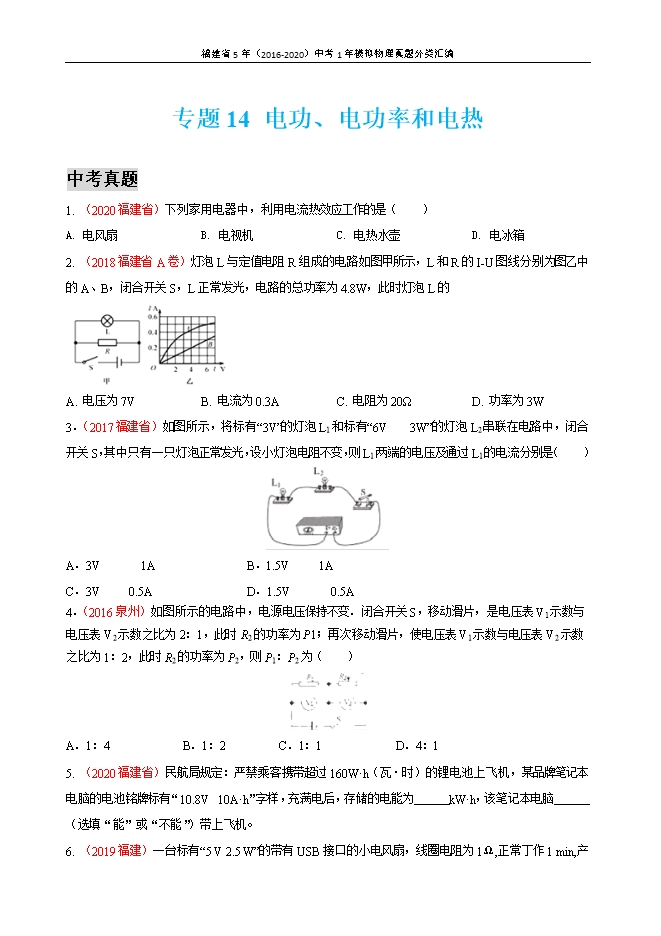

【内容简介】1. （2020福建省）下列家用电器中，利用电流热效应工作的是（　　）A. 电风扇B. 电视机C. 电热水壶D. 电冰箱【答案】C【解析】【详解】A．电风扇工作时主要将电能转化为机械能，不是利用电流热效应工作的，不符合题意；B．电视机工作时主要将电能转化为光能与声能，不是利用电流热效应工作的，不符合题意；C．电热水壶工作时主要将电能转化为内能，是利用电流热效应工作的，符合题意；D．电冰箱工作时主要是把电能转化为机械能，不是利用电流热效应工作的，不符合题意。故选C。2. （2018福建省A卷）灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的 A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】解：图甲中灯泡L与定值电阻R并联，已知L和R的I-U图线分别为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W；因并联电路各支路两端的电压相等，根据图像可知，在电压为6V时，通过灯泡的电流IL=0.5A，通过电阻R的电流IR=0.3A，则干路中的电流：I=IL+IR=0.5A+0.3A=0.8A，此时电路的总功率：P=UI=6V×0.8A=4.8W，满足题中的要求；所以，电源电压为6V，则此时灯泡L的电压为6V，通过灯泡的电流IL=0.5A，故AB错误；根据欧姆定律可得，此时灯泡的电阻： ，故C错误．此时灯泡的功率为：PL=UIL=6V×0.5A=3W，故D正确．答案为D．3．（2017福建省）如图所示，将标有“3V”的灯泡L1和标有“6V    3W”的灯泡L2串联在电路中，闭合开关S，其中只有一只灯泡正常发光，设小灯泡电阻不变，则L1两端的电压及通过L1的电流分别是（　　） A．3V       1A               B．1.5V     1AC．3V     0.5A               D．1.5V       0.5A【答案】D【解析】试题分析：由P=UI可得，灯泡L2正常发光时的电流：I2= = =0.5A，因串联电路中各处的电流相等，所以，选项AB中的电流1A大于0.5A是错误的，由CD可知，电路中能正常发光为L2；因电路中只有一只灯泡正常发光，所以，灯泡L1两端的电压不可能为额定电压3V，故C错误、D正确，故应选D。4．（2016泉州）如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，是电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（　　） A．1：4 B．1：2 C．1：1 D．4：1【答案】C 【考点定位】电功率与电压、电流的关系，探究电流与电压、电阻的关系实验5. （2020福建省）民航局规定：严禁乘客携带超过160W•h（瓦・时）的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8V  10A•h”字样，充满电后，存储的电能为______kW•h，该笔记本电脑______（选填“能”或“不能”）带上飞机。【答案】    (1). 0.108    (2). 能【解析】【详解】[1][2]充满电后，存储的电能W=UIt=10.8×10×10-3kW×1h=0.108kW•h飞机上允许携带锂电池的电能W最大=160W•h=0.16kW•hW＜W最大该笔记本电脑能带上飞机。6. （2019福建）一台标有“5 V 2.5 W”的带有USB接口的小电风扇，线圈电阻为1Ω,正常丁作1 min,产生的热量是______Jo 工作一段时间后的风扇叶片黏有不少灰尘，这属于__________现象。【答案】    (1). 15    (2). 静电（摩擦起电）【解析】【详解】线圈流过的电流：  ，正常丁作1 min，产生的热量是： ；风扇的叶片在转动过程中与空气摩擦带上了电荷，可以吸引轻小物体，所以灰尘会附着在扇叶上。7. （2019福建）如图电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是___（选填“A”“V1”或“V2”）电路的总功率_________(  选填“增大”“减小”或“不变”  ) 【答案】    (1). V1    (2). 增大【解析】【详解】如图电路，滑动变阻器和电阻R2串联，电压表V1测滑动变阻器电压，电压表V2测电阻R2电压，将滑动变阻器的滑片P从a端向b端移动过程中，滑动变阻器连入电路电阻变小，电路中电流变大，根据串联电路电阻分压特点可知，电压表V1示数减小；由 得，电路的总功率增大。8. （2018福建省A卷）如图是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是_____，节能灯正常工作5小时消耗的电能是________kW•h． 【答案】    (1). 电视机    (2). 0.1【解析】由图可知，四种家用电器各自消耗1度电，电视机可持续正常工作的时间最短，根据 可知，电视机的额定功率最大；由图，节能灯消耗1度电可持续正常工作50h，则节能灯正常工作5小时消耗的电能是 ；9．（2017福建省）如图所示，是某种电热保暖鞋的工作原理示意图．供电电压6V，R1、R2的阻值分别为3Ω、6Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换．保暖鞋在低温档工作时的电功率是　 　W，它的高温档工作1min产生的热量是　  　J． 【答案】6；1080 【考点定位】电功率的计算；焦耳定律的计算公式及其应用10. （2020福建省）“测量小灯泡的额定功率”实验中，器材有电源、滑动变阻器、两个电流表、小灯泡（U额为3.8V）定值电阻R0（阻值为10Ω）、开关及若干导线。 (1)根据图甲，用笔画线代替导线，将图乙中未画出的两条导线补充完整（      ）；(2)闭合开关前，滑动变阻器滑片P应置于______（选填“A”或“B”）端；(3)正确连接电路后，闭合开关，发现灯不亮，两电流表有示数且相同，故障可能是______或______；(4)排除故障后，为了测量小灯泡的额定功率，移动滑动变阻器的滑片，直到电流表A2示数为______A时小灯泡正常发光，电流表A1的示数如图丙，该示数为______A，则小灯泡的额定功率为______W。【答案】    (1).      (2). A    (3). 小灯泡处断路    (4). R0处短路    (5). 0.38    (6). 0.70（或0.7）    (7). 1.216【解析】【详解】(1)[1]由图甲知，灯泡与R0并联，电压相等，灯泡额定电压为3.8V，灯泡正常发光时，通过电流表A2的电流I2= = =0.38A 0.6A故电流表A2的量程选“0∼0.6A”，对照图甲连接如下：
