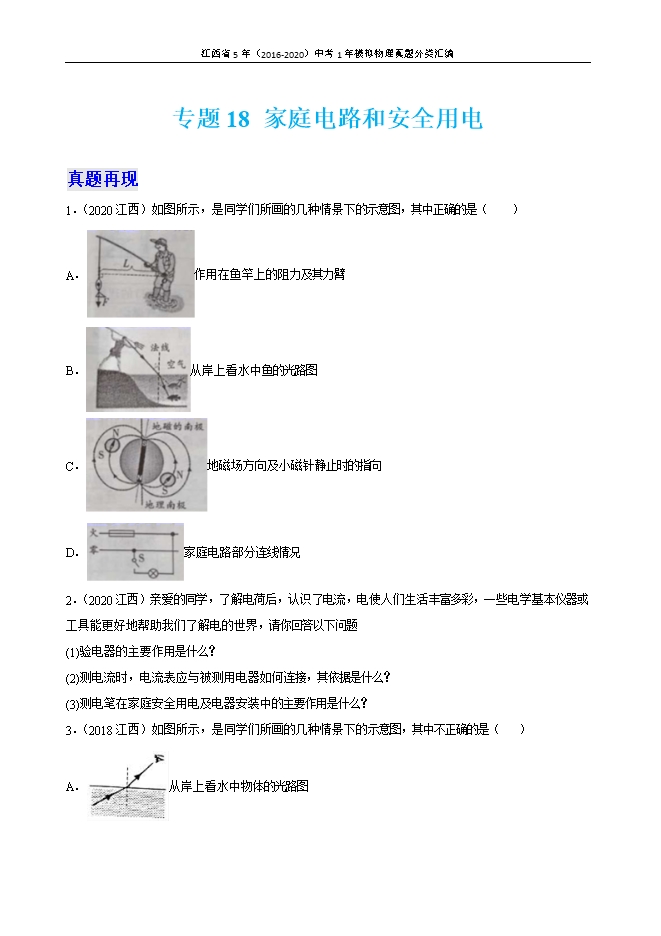

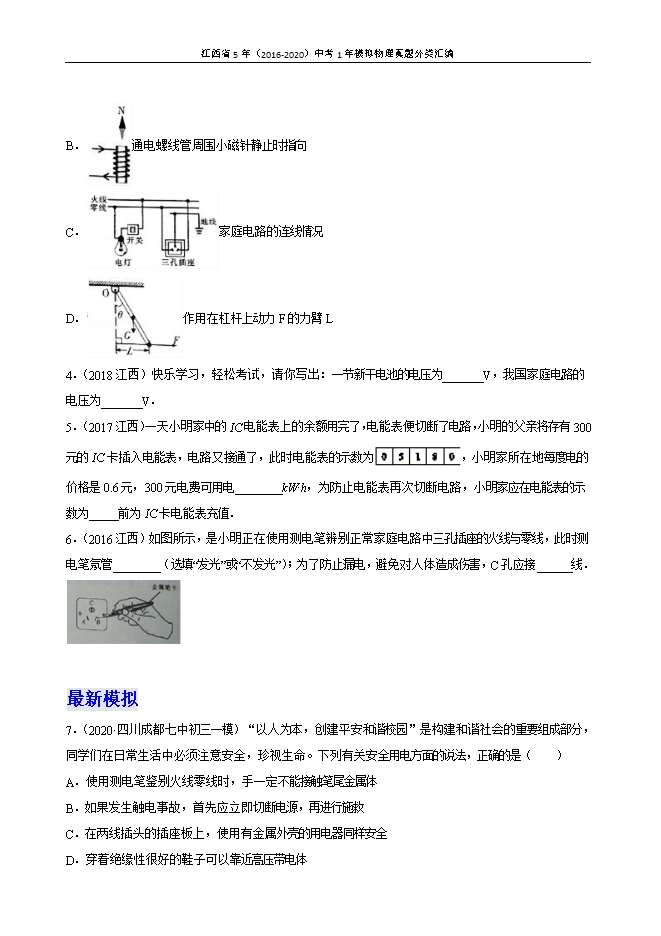

【内容简介】1．（2020江西）如图所示，是同学们所画的几种情景下的示意图，其中正确的是（　　）A． 作用在鱼竿上的阻力及其力臂B． 从岸上看水中鱼的光路图C． 地磁场方向及小磁针静止时的指向D． 家庭电路部分连线情况【答案】C【解析】【分析】【详解】A．阻力的作用点为鱼线与杆的交点，阻力的方向沿绳子向下，过拉力作用点作竖直向下的拉力为阻力；过支点O作阻力作用线的垂线，为阻力臂，图中阻力的示意图是错误的，故A错误；B．从岸上看水中鱼，鱼反射的光从水中进入空气中，发生折射进入人眼，图中入射光线和折射光线的方向错误，故B错误；C．地球地理的南极是地磁的北极，地理的北极是地磁的南极，磁感线从地磁的北极到地磁的南极，小磁针静止时北极所指的方向和磁感线的方向相同，故C正确；D．家庭电路中开关接到火线和灯泡之间，图中开关接到零线和灯泡之间，故D错误。故选C。2．（2020江西）亲爱的同学，了解电荷后，认识了电流，电使人们生活丰富多彩，一些电学基本仪器或工具能更好地帮助我们了解电的世界，请你回答以下问题(1)验电器的主要作用是什么？(2)测电流时，电流表应与被测用电器如何连接，其依据是什么？(3)测电笔在家庭安全用电及电器安装中的主要作用是什么？【答案】(1)见解析；(2)见解析；(3)见解析【解析】【分析】【详解】(1)验电器的主要作用是检验物体是否带电。(2)测量电流时，电流表应与被测用电器串联，依据是串联电路中各处的电流相等。(3)测电笔的主要作用是辨别家庭电路中的火线和零线。3．（2018江西）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（    ）A． 从岸上看水中物体的光路图B． 通电螺线管周围小磁针静止时指向C． 家庭电路的连线情况D． 作用在杠杆上动力F的力臂L【答案】ABD【解析】【详解】A、从岸上看水中物体，水中物体反射的光斜射到水面时，光发生折射远离法线后进入眼睛，即折射角应大于入射角，而图中的折射角小于入射角；故A错误；B、根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的下端，即下端为N极，其上端为S极，由磁极间的相互作用规律可知，小磁针的下端应为N极，故B错误；C、根据安全用电原则可知，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；三孔插座上孔接地线，左孔接零线，右孔接火线，故C正确；D、由图可知，O为支点，图中动力F的力臂是指从支点O到力F作用线的距离，而图中是截取了力的作用线的一部分，故D错误。故选ABD。【点睛】右手螺旋定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上。4．（2018江西）快乐学习，轻松考试，请你写出：一节新干电池的电压为_______V，我国家庭电路的电压为_______V．【答案】1.5    220    【解析】【分析】【详解】[1][2]一节新干电池的电压是1.5V；我国家庭电路的供电电压是220V.【点睛】依据对生活中常见电压值的了解写出答案．5．（2017江西）一天小明家中的IC电能表上的余额用完了，电能表便切断了电路，小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为 ，小明家所在地每度电的价格是0.6元，300元电费可用电________kW•h，为防止电能表再次切断电路，小明家应在电能表的示数为_____前为IC卡电能表充值．【答案】500         【解析】试题分析：已知每度电的电费是0.6元，则300元电费可用电W= =500kW•h；此时电能表的示数为 则为防止电能表再次切断电路，小明家应在电能表的示数为518.0﹣500=18前为IC卡电能表充值，则电能表的示数为 ．【考点定位】电能表参数的理解与电能的求法
