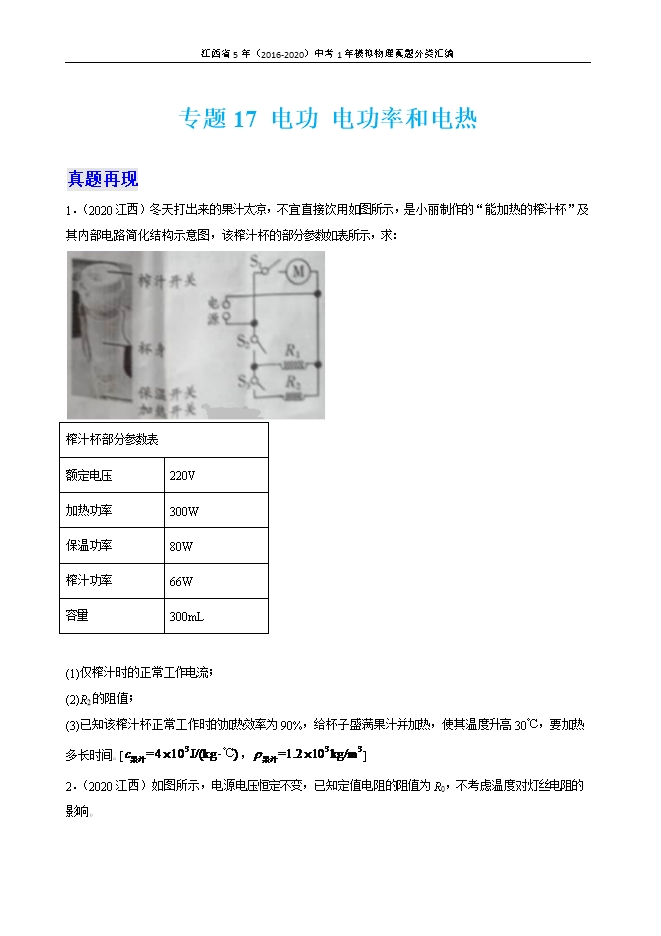

【内容简介】1．（2020江西）冬天打出来的果汁太凉，不宜直接饮用如图所示，是小丽制作的“能加热的榨汁杯”及其内部电路简化结构示意图，该榨汁杯的部分参数如表所示，求： 榨汁杯部分参数表额定电压 220V加热功率300W保温功率80W榨汁功率66W容量300mL(1)仅榨汁时的正常工作电流；(2)R2的阻值；(3)已知该榨汁杯正常工作时的加热效率为90%，给杯子盛满果汁并加热，使其温度升高30℃，要加热多长时间｡[ ， ]【答案】(1)0.3A；(2)220Ω；(3)160s【解析】【分析】【详解】(1)仅榨汁时的正常工作电流I= =0.3A(2)仅闭合开关S2和S3时，R1和R2并联，电路的总电阻较小，由P= 可知电功率较大，榨汁杯处于加热挡，仅闭合开关S2时，只有R1的简单电路，电路的电阻较大，由P= 可知电功率较小，处于保温挡，R2的功率P2=P-P1=300W-80W=220WR2的阻值R2= =220Ω(3)果汁的质量m=ρ果汁V=1.2×103kg/m3×300×10-6m3=0.36kg果汁吸收的热量Q吸=c果汁mΔt=4×103J/(kg•℃)×0.36kg×30℃=4.32×104J消耗的电能W= =4.8×104J加热时间t= 答：(1)仅榨汁时的正常工作电流是0.3A；(2)R2的阻值是220Ω；(3)要加热时间是160s。2．（2020江西）如图所示，电源电压恒定不变，已知定值电阻的阻值为R0，不考虑温度对灯丝电阻的影响｡ (1)当S1和S2都闭合时，电流表的示数分别为I1､I2，且I1>I2，小灯泡L1恰好正常发光，求电源电压及小灯泡L1的电阻值；(2)当开关S1和S2都断开时，某一电表示数为I3（I3≠0），求电路的总功率｡【答案】(1)I2R0， ；(2)I2I3R0【解析】【分析】【详解】(1)当开关S1、S2都闭合时，定值电阻R0和灯泡L1并联，一个电流表测量干路中的电流，另一个电流表测量通过R0的电流，由于I1>I2干路电流为I1，通过R0的电流为I2，则电源电压U=U0=I2R0由并联电路电流的规律可知通过灯泡的电流IL=I1-I2小灯泡的电阻RL= (2)当开关S1、S2都断开，灯泡L1和L2串联，电路中的电流为I3，电路的总功率P=UI=I2R0I3=I2I3R0答：(1)电源电压是I2R0，小灯泡L1的电阻值是 ；(2)电路的总功率是I2I3R0。3.（2020江西）如图所示，是电学中常见的电路图，在A､B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（　　） A．探究电流与电压的关系—改变定值电阻两端电压B．探究电流与电阻的关系—调节电阻两端电压成倍数变化C．测量定值电阻的阻值—多次测量求平均值，减小误差D．测量小灯泡的电功率—改变小灯泡两端电压，求平均电功率【答案】AC【解析】【分析】【详解】A．探究电流与电压的关系，滑动变阻器可以改变定值电阻两端的电压，故A正确；B．探究电流与电阻的关系，需要保持定值电阻两端的电压不变，滑动变阻器使定值电阻两端的电压保持不变，故B错误；C．测量定值电阻的阻值，滑动变阻器改变电阻两端的电压和通过电阻的电流，可以多次测量求平均值，减小误差，故C正确；D．测量小灯泡的电功率，滑动变阻器改变灯泡两端的电压和通过灯泡的电流，可以得到不同电压下小灯泡的电功率，不能求平均功率，故D错误。故选AC。4．（2020江西）1840年英国物理学家______最先精确地确定了电流通过导体产生的热量与电流､电阻和通电时间的关系，其表达式为：Q=______｡【答案】焦耳    I2Rt    【解析】【分析】【详解】[1][2]英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，得出了焦耳定律，内容是电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，表达式是Q=I2Rt。
