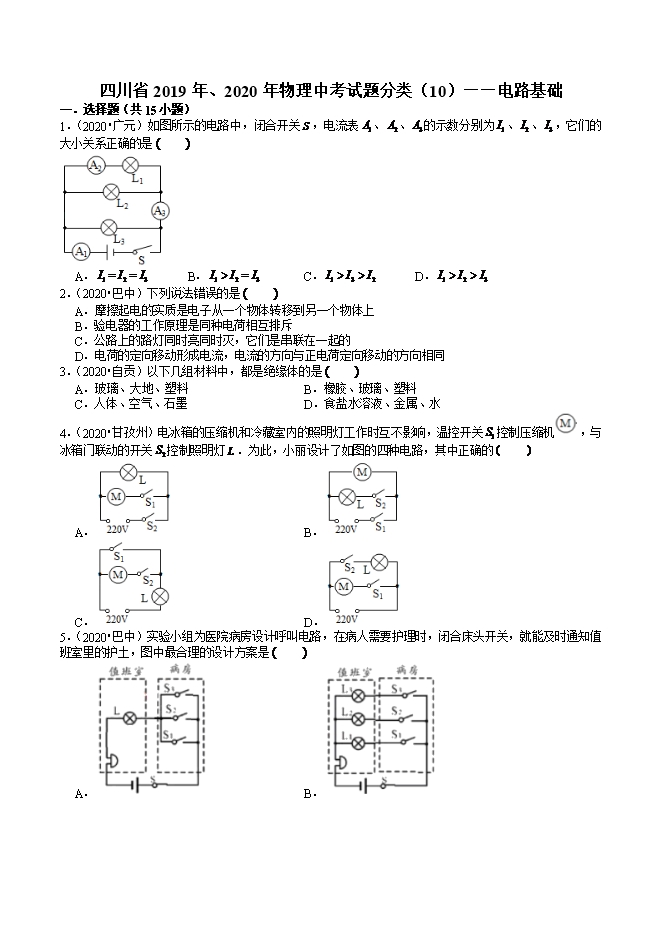

【内容简介】1．（2020•广元）如图所示的电路中，闭合开关 ，电流表 、 、 的示数分别为 、 、 ，它们的大小关系正确的是 　　  A． B． C． D． 2．（2020•巴中）下列说法错误的是 　　 A．摩擦起电的实质是电子从一个物体转移到另一个物体上B．验电器的工作原理是同种电荷相互排斥C．公路上的路灯同时亮同时灭，它们是串联在一起的D．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同3．（2020•自贡）以下几组材料中，都是绝缘体的是 　　 A．玻璃、大地、塑料B．橡胶、玻璃、塑料C．人体、空气、石墨D．食盐水溶液、金属、水4．（2020•甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关 控制压缩机 ，与冰箱门联动的开关 控制照明灯 ．为此，小丽设计了如图的四种电路，其中正确的 　　 A． B． C． D． 5．（2020•巴中）实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，就能及时通知值班室里的护土，图中最合理的设计方案是 　　 A． B． C． D． 6．（2020•自贡）如图是实验室伏安法测电阻的电路图，其中 、 电表应分别为 　　  A． 为电流表， 为电流表B． 为电压表， 为电压表C． 为电流表， 为电压表D． 为电压表， 为电流表7．（2020•自贡）用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲互相排斥、跟乙相吸引。于是可以判定 　　 A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电8．（2019•巴中）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是 　　 A． B． C． D． 9．（2019•内江）下列有关电现象的说法中正确的是 　　 A．验电器的工作原理是同种电荷互相排斥B．摩擦起电是利用摩擦的方式创造电荷C．电荷的移动形成电流D．与丝绸摩擦过的玻璃棒带负电荷10．（2019•遂宁）公交车后门左右扶杆上各装有一个按钮开关（用 、 表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关 ，后门打开，乘客才能下车、下列四个电路设计符合要求的是
