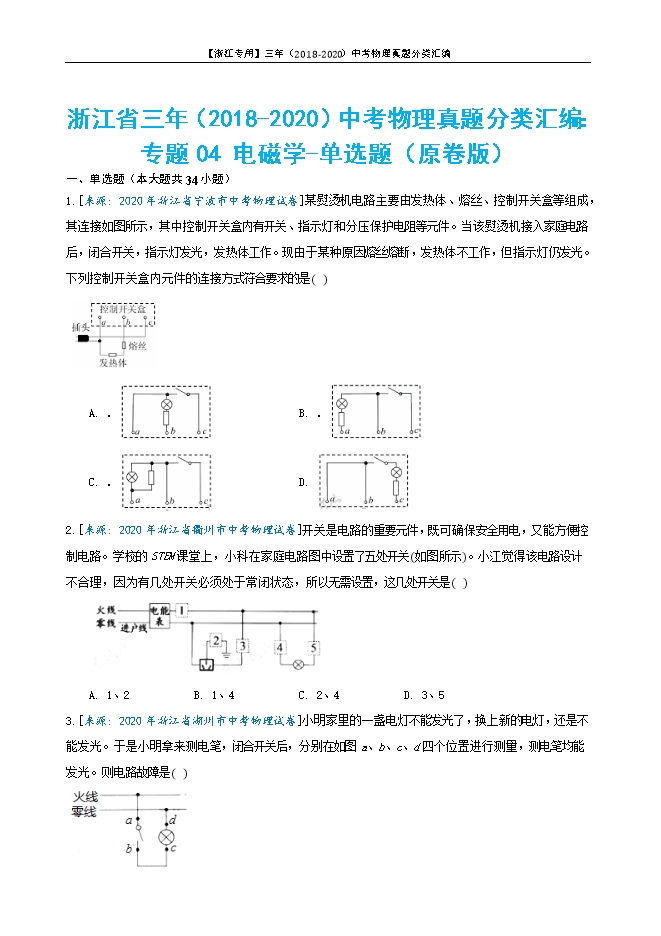

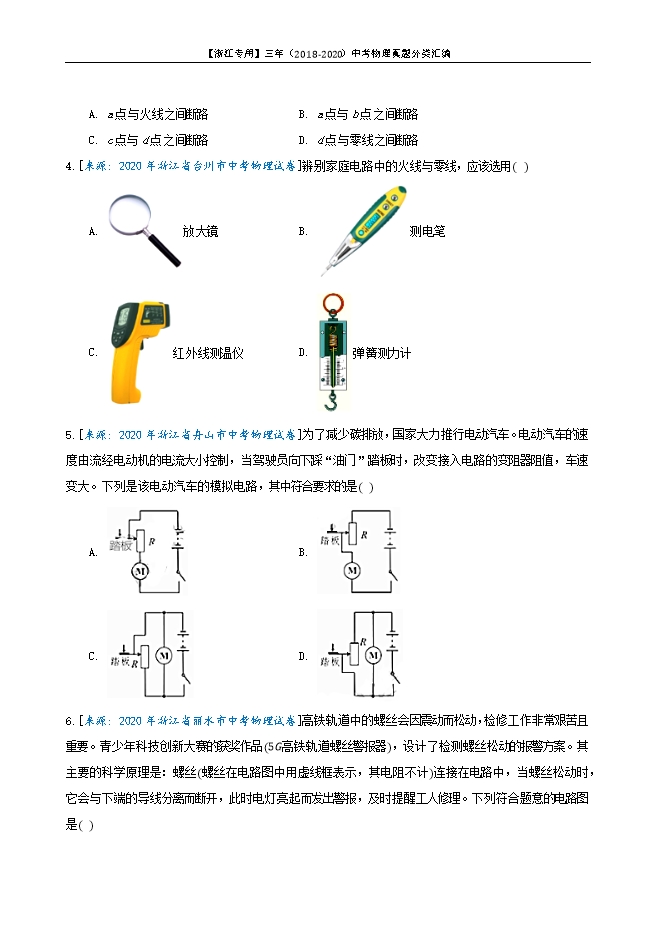

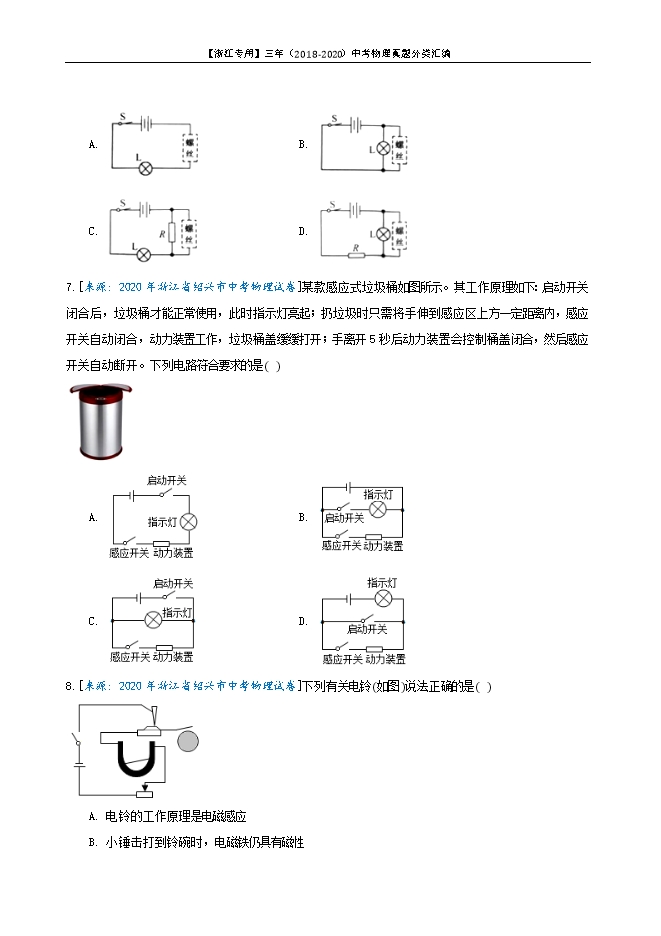

【内容简介】1.[来源: 2020年浙江省宁波市中考物理试卷]某熨烫机电路主要由发热体、熔丝、控制开关盒等组成，其连接如图所示，其中控制开关盒内有开关、指示灯和分压保护电阻等元件。当该熨烫机接入家庭电路后，闭合开关，指示灯发光，发热体工作。现由于某种原因熔丝熔断，发热体不工作，但指示灯仍发光。下列控制开关盒内元件的连接方式符合要求的是(    ) A. ． B. ． C. ． D.  【答案】B【解析】解：根据题意可知，闭合开关，指示灯发光，发热体工作；当发热体断路不工作时，但指示灯仍发光，这表明发热体和灯泡是并联接入电路中的；开关控制整个电路；故C符合题意。故选：B。闭合开关，指示灯发光，发热体工作，发热体不工作，但指示灯仍发光，这表明发热体和灯泡是并联接入电路中的，据此分析。本题考查了电路的设计，明确发热体和灯泡的连接方式是解题的关键。2.[来源: 2020年浙江省衢州市中考物理试卷]开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(    ) A. 1、2B. 1、4C. 2、4D. 3、5【答案】C【解析】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。综上所述，无需设置的是2、4。故选：C。在家庭电路中，为了用电的安全，开关应该控制火线，据此分析。本题考查了家庭电路的连接方法，为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。3.[来源: 2020年浙江省湖州市中考物理试卷]小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是(    ) A. a点与火线之间断路B. a点与b点之间断路C. c点与d点之间断路D. d点与零线之间断路【答案】D【解析】解：小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使测电笔发光，说明这四点与火线是接通的，所以故障是零线断路，即d点与零线之间断路，故D正确。故选：D。使用测电笔时，用手接触笔尾的金属体，笔尖接触被检测电线，若测电笔氖管发光，则被检测的电线是火线，否则为零线；测电笔测试图中的a、b、c、d四点，四点都能使测电笔发光，说明a、b、c、d与火线连通的，据此判断。本题考查了用测电笔来检测家庭电路的故障，注意在正常情况下，测电笔测火线时应亮，测零线时应不亮。
