广东地区5年(2016-2020)中考1年模拟物理真题分类汇编:专题03 透镜及其应用(原卷版和解析版)

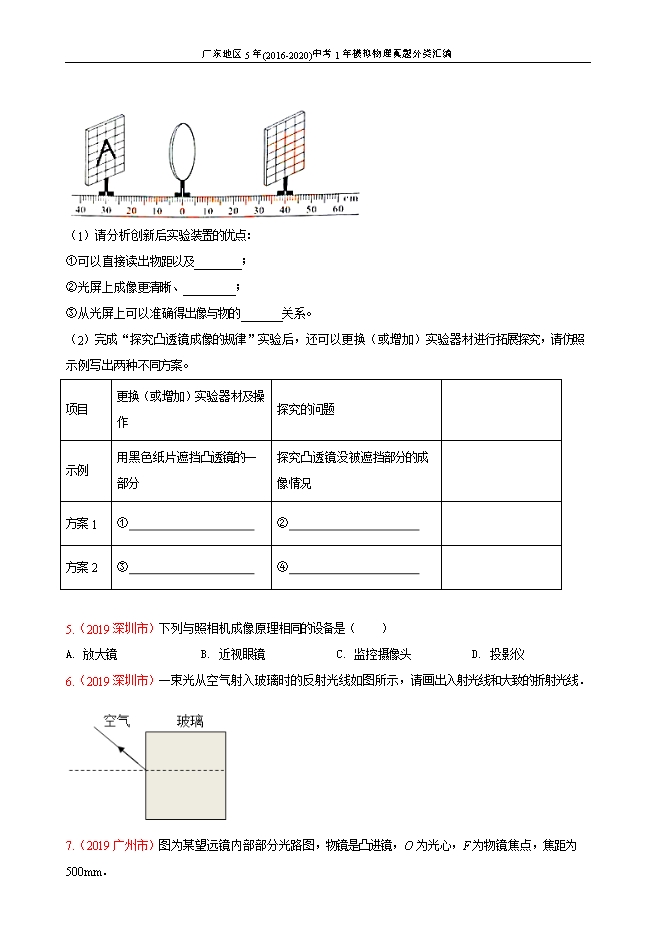

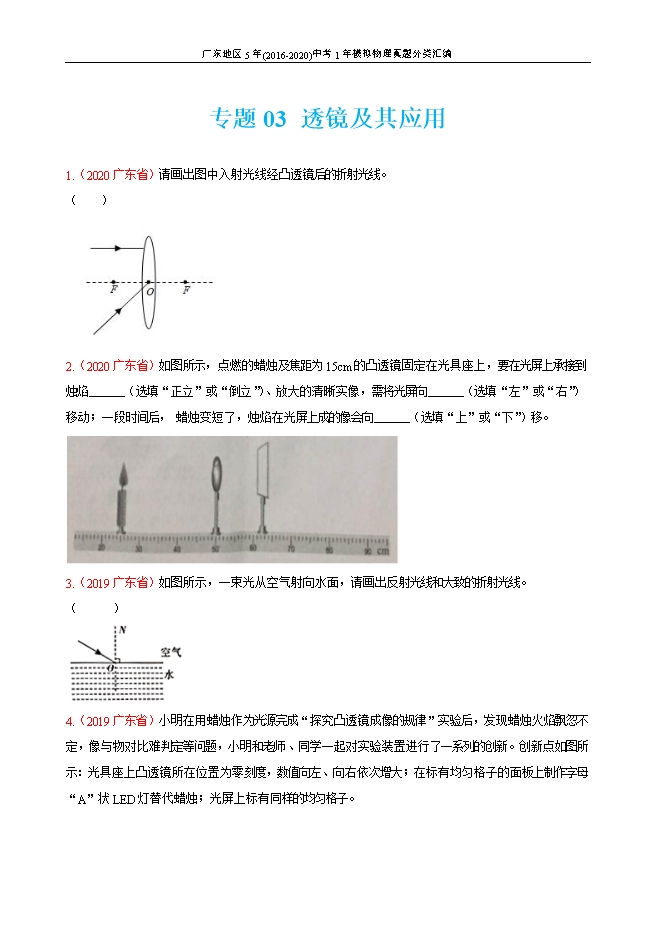

【内容简介】1.(2020广东省)请画出图中入射光线经凸透镜后的折射光线。( ) 【答案】 【解析】【详解】平行于主光轴的光线经凸透镜折射后将过焦点;过光心的光线经凸透镜折射后传播方向不改变;答案如图所示: 。2.(2020广东省)如图所示,点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上,要在光屏上承接到烛焰______(选填“正立”或“倒立”)、放大的清晰实像,需将光屏向______(选填“左”或“右”)移动;一段时间后, 蜡烛变短了,烛焰在光屏上成的像会向______(选填“上”或“下”)移。 【答案】 (1). 倒立 (2). 右 (3). 上【解析】【详解】[1]由图知,物距为 根据凸透镜成像的规律知,此时成倒立的、放大的实像;此时像距,应大于 ,故需将光屏向右移动。[3]根据凸透镜成像的规律知,蜡烛变短了,烛焰在光屏上成的像会向上移。3.(2019广东省)如图所示,一束光从空气射向水面,请画出反射光线和大致的折射光线。( ) 【答案】 【解析】【详解】光从空气射入水中,根据光的反射定律画出反射光线,入射角等于反射角,根据光的折射定律画出折射光线,折射角小于入射角,如图所示: 。4.(2019广东省)小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后,发现蜡烛火焰飘忽不定,像与物对比难判定等问题,小明和老师、同学一起对实验装置进行了一系列的创新。创新点如图所示:光具座上凸透镜所在位置为零刻度,数值向左、向右依次增大;在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛;光屏上标有同样的均匀格子。 (1)请分析创新后实验装置的优点:①可以直接读出物距以及________;②光屏上成像更清晰、_________;③从光屏上可以准确得出像与物的_______关系。(2)完成“探究凸透镜成像的规律”实验后,还可以更换(或增加)实验器材进行拓展探究,请仿照示例写出两种不同方案。项目更换(或增加)实验器材及操作探究的问题示例用黑色纸片遮挡凸透镜的一部分探究凸透镜没被遮挡部分的成像情况方案1①_________________________②__________________________方案2③_________________________④__________________________【答案】 (1). 像距 (2). 稳定 (3). 大小 (4). 用茶色玻璃代替凸透镜 (5). 探究平面镜成像是实像还是虚像 (6). 用一副近视眼镜放在LED灯与凸透镜之间 (7). 探究近视眼的成因【解析】【详解】(1)①以凸透镜的位置作为零刻度,有利于直接读出物距和像距;②用LED灯替代蜡烛,有利于成像更清晰、更稳定;③使光源“A”状LED灯所在面板的格子与光屏面板的格子完全一样,有利于准确得出像与物的大小关系;(2)方案一:把凸透镜更换为茶色玻璃,可以探究平面镜成像的虚实问题;方案二:用一副近眼镜放在LED灯与凸透镜之间,可以探究近视眼的成因。5.(2019深圳市)下列与照相机成像原理相同的设备是( )A. 放大镜B. 近视眼镜C. 监控摄像头D. 投影仪【答案】C【解析】【详解】根据凸透镜成像特点,当物距大于两倍焦距时,凸透镜能够成倒立缩小的实像为照相机原理.A.放大镜是利用凸透镜成正立放大虚像的原理,故A错误;B.近视眼镜利用了凹透镜对光线的发散作用,故B错误;C.监控摄像头是利用凸透镜成倒立缩小的实像的原理,故C正确;D.投影仪是利用凸透镜成倒立放大实像的原理,故D错误.6.(2019深圳市)一束光从空气射入玻璃时的反射光线如图所示,请画出入射光线和大致的折射光线. 【答案】 【解析】【详解】图中法线已经画出,根据光的反射定律,反射角等于入射角在法线下侧画出入射光线;根据光从空气斜射入玻璃时,折射角小于入射角,在玻璃内部发现上侧作出折射光线;如图所示: 7.(2019广州市)图为某望远镜内部部分光路图,物镜是凸进镜,O为光心,F为物镜焦点,焦距为 500mm. (1)在图中画出光线a、b经物镜折射前的入射光线.( )(2)目镜是_____透镜(选填“凹”、“凸“).(3)用此望远镜观测月球时,月球经物镜成一个_____ (选填“倒立”、“正立“)______(选填“放大”、“等大”“缩小”)的像.
