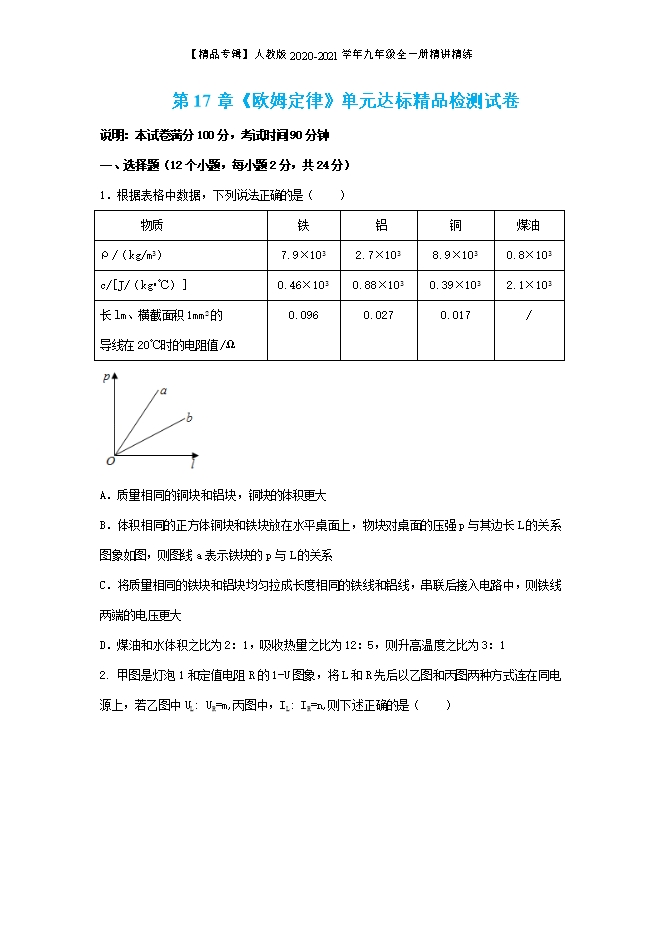

【内容简介】一、选择题（12个小题，每小题2分，共24分）1．根据表格中数据，下列说法正确的是（　　）物质铁 铝铜煤油ρ/（kg/m3）7.9×1032.7×1038.9×1030.8×103c/[J/（kg•℃）]0.46×1030.88×1030.39×1032.1×103长lm、横截面积1mm2的导线在20℃时的电阻值/Ω0.0960.0270.017/ A．质量相同的铜块和铝块，铜块的体积更大B．体积相同的正方体铜块和铁块放在水平桌面上，物块对桌面的压强p与其边长L的关系图象如图，则图线a表示铁块的p与L的关系C．将质量相同的铁块和铝块均匀拉成长度相同的铁线和铝线，串联后接入电路中，则铁线两端的电压更大D．煤油和水体积之比为2：1，吸收热量之比为12：5，则升高温度之比为3：1【答案】D．【解析】本题为学科综合题，考查了重力公式、密度公式、压强公式、吸热公式、欧姆定律的应用以及影响电阻大小的因素，知识点多、综合性强，属于难题。A．由表中数据可知，铜的密度大于铝的密度，由V= 可知质量相同的铜块和铝块，铝块的体积更大，故A错；B．体积相同的正方体铜块和铁块放在水平桌面上，物块对桌面的压强p= = = = =ρgL，可见当边长相同时，密度大的压强大，由于铜的密度大于铁的密度，所以铜块产生的压强比铁块产生的压强大，图线a表示铜块的p与L的关系，故B错；C．由表中数据可知，长度、横截面积相同的铁线的电阻大于铝线的电阻．质量相同的铁块和铝块，因为铁的密度大于铝的密度、V= 可知铁块的体积小于铝块的体积，均匀拉成长度相同的铁线和铝线，由V=Sh可知铁丝的横截面积小于铝丝的横截面积；均匀拉成长度相同的铁线的电阻大于铝线电阻，串联后接入电路中，由U=IR可知铁线两端的电压更大，故C正确；D．由表中数据可知，煤油和水密度之比ρ煤油：ρ水=0.8：1=4：5；比热容之比c煤油：c水=2.1：4.2=1：2；煤油和水体积之比V煤油：V水=2：1，由m=ρV可得质量之比m煤油：m水=ρ煤油V煤油：ρ水V水=4×2：5×1=8：5；因为Q吸=cm△t，吸收热量之比Q煤油：Q水=12：5，比热容之比所以升高温度之比：△t煤油：△t水= ： = ： =3：1，故D正确．2. 甲图是灯泡1和定值电阻R的1-U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中UL: UR=m,丙图中，IL: IR=n,则下述正确的是（    ） A. m=n      B、   m;n     C. m;n          D, mn=1 【答案】B【解析】本题考查串并联电路中的电流、电压规律。灯泡的电阻会随着电压的变化而变化，所以图甲中E是灯泡的电阻图线，F是定制电阻R的图线。从甲图中看，在同一纵坐标处，E上的点的横坐标总是大于F上的横坐标，也就是电流相同（二者串联）时，R两端的电压总小于L两端的电压，所以m＞1；在同一横坐标处，F上的点总是高于E上的点，也就是说，两端电压相同（二者并联）时，L上的电流总小于R上的电流，所以n＜1，所以有m＞n，选B。3．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　） A．（2）（4）B．（2）（3）C．（1）（3）D．（3）（4）【答案】A．【解析】利用电压表和电流表，结合串、并联电路电流和电压特点以及欧姆定律，直接或间接得出被测电阻两端的电压和电流，根据Rx= 求出电阻，并且要注意电表正负接线柱的连接．（1）开关S1闭合，S2断开时R0和Rx串联，电流表可以测出通过Rx的电流Ix；S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻．（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix，根据Rx= 求出电阻．（3）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表仍侧电源的电压，无法测出Rx两端的电压，所以不能求出Rx的电阻；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux．根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0=U﹣Ux，根据I0= ，求出通过定值电阻的电流．根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix=I0，根据Rx= 求出电阻．综上可知，（2）（4）方案可行．故选A．3.如图所示，电源电压保持不变，闭合开关 S0 滑动变阻器 R 的滑片向右移动的过程中，下列说法正确的是（    ） A．闭合开关 S，若甲、乙均为电压表，则两表示数均变小B．断开开关 S，若甲、乙均为电流表，则两表示数均变大 C．闭合开关 S，若甲、乙均为电压表，则甲示数不变，乙示数变大 D．断开开关 S，若甲、乙均为电流表，则乙示数不变，甲示数变大【答案】C【解析】闭合开关 S，若甲、乙均为电压表，两电阻串联，滑片向右移动的过程中，甲的示数不变，乙的示数变大，A是错误的，C是正确的；断开开关 S，若甲、乙均为电流表，两电阻并联，滑片向右移动的过程中，则两表示数均变小，B、D是错误的。故本题正确选项是C。4.如图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图象是（　　）
