2010年中考物理试题分类汇编—作图题

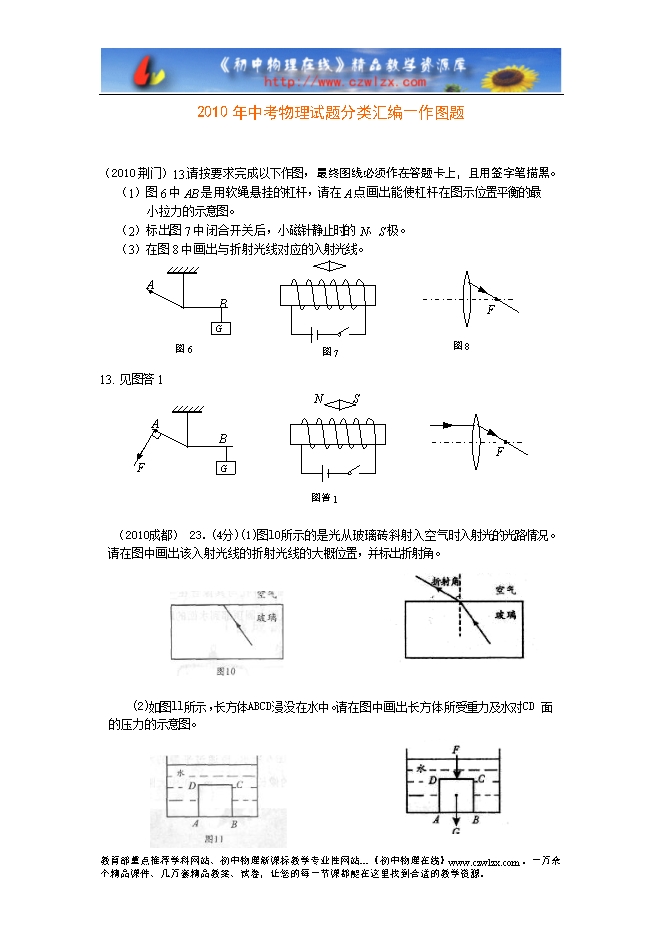

【内容简介】(2010荆门)13.请按要求完成以下作图,最终图线必须作在答题卡上,且用签字笔描黑。
(1)图6中AB是用软绳悬挂的杠杆,请在A点画出能使杠杆在图示位置平衡的最
小拉力的示意图。
(2)标出图7中闭合开关后,小磁针静止时的N、S极。
(3)在图8中画出与折射光线对应的入射光线。
13. 见图答1
(2010成都) 23.(4分)(1)图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中画出该入射光线的折射光线的大概位置,并标出折射角。
(2)如图ll所示,长方体ABCD浸没在水中。请在图中画出长方体所受重力及水对CD 面的压力的示意图。

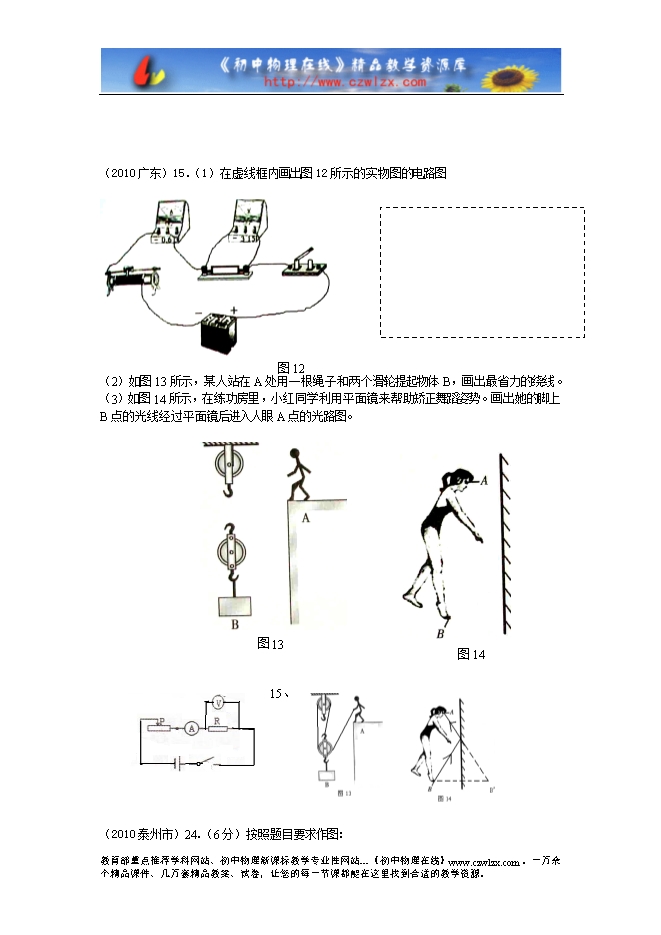

(2010广东)15.(1)在虚线框内画出图12所示的实物图的电路图
(2)如图13所示,某人站在A处用一根绳子和两个滑轮提起物体B,画出最省力的绕线。
(3)如图14所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上
B点的光线经过平面镜后进入人眼A点的光路图。
...........
?
?
?
