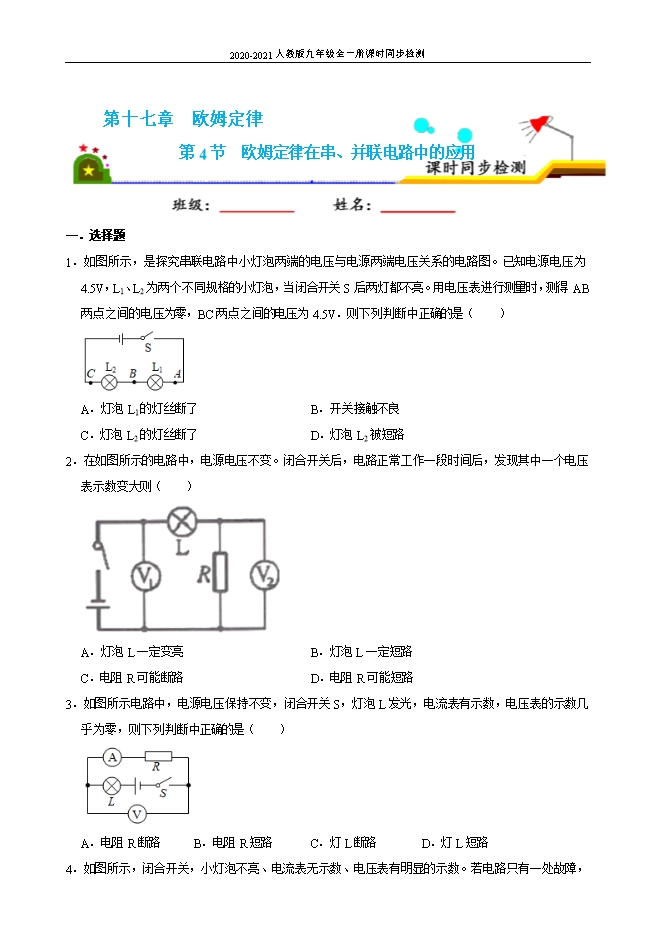

【内容简介】1．如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V．则下列判断中正确的是（　　） A．灯泡L1的灯丝断了B．开关接触不良C．灯泡L2的灯丝断了D．灯泡L2被短路【答案】C【解析】已知两灯串联，闭合开关后，两灯都不亮，所以不可能是一灯短路，只能是断路；将电压表并联在L1两端时（AB两点），电压表示数为0，说明除AB外其他地方存在断路；将电压表并联到BC两点时，电压表有示数，且等于电源电压，说明电压表与电源正负极之间是接通的，所以故障是与电压表并联的灯泡L2的灯丝断了；故C正确。选C。2．在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作一段时间后，发现其中一个电压表示数变大则（　　） A．灯泡L一定变亮B．灯泡L一定短路C．电阻R可能断路D．电阻R可能短路【答案】C【解析】由图知，电压表V1测量的是电源电压，无论两灯发生什么故障，其示数不变；所以示数变大的是电压表是V2；由图知，当电路正常工作时，R与L串联，电压表V2测电阻R的电压，其示数小于电源电压；若灯L短路，此时灯不亮，灯两端电压为0，电阻R两端的电压变为电源电压，即电压表V2的示数变为电源电压，V2的示数变大，符合题意；若灯L断路，则电压表V2的示数变为0，不符合题意；若电阻R短路，则电压表V2的示数变为0，不符合题意；若电阻R断路，电压表V2和灯串联在电源上，灯不亮，电压表V2示数增大为电源电压，符合题意；可见，能使电压表V2的示数变大的原因是灯L短路或电阻R断路，这两种情况灯都不亮，故ABD错、C正确。选C。3．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　） A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路【答案】B【解析】A．如果电阻R断路，灯泡不发光，电流表示数减小为零，电压表测量电源电压示数增大，故A不符合题意；B．如果电阻R短路，灯泡发光，电路电阻减小电流增大，电流表示数增大；电压表相当于与导线并联示数减小为零，故B符合题意；C．如果灯泡断路不发光，整个电路断路，两表示数都减小为零，故C不符合题意；D．如果灯泡短路不发光，电路电阻减小电流增大，电流表示数增大；电压表测量电源电压示数增大，故D不符合题意。选B。4．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。若电路只有一处故障，则故障可能是（　　） A．L断路B．R断路C．R短路D．电流表断路【答案】B【解析】根据电路图可知，R与L串联，电压表测量R两端电压，电流表测量电路中的电流；当闭合开关后，灯泡不亮，并且电流表无示数，说明电路发生了断路，而电压表有示数，说明电压表能与电源相通，故R断路。选B。5．两个电阻的阻值分别为10Ω和40Ω，它们串联后的总电阻为（　　）A．50ΩB．30ΩC．8ΩD．4Ω【答案】A【解析】串联电路的总电阻等于各串联电阻之和，所以它们串联后的总电阻R串＝R1+R2＝10Ω+40Ω＝50Ω。选A。6．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（　　） A．电阻丝a的阻值较大B．电阻丝a两端的电压较大C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大【答案】D【解析】A、a、b为两段材料、长度均相同，b的横截面积小于a的横截面积，所以b的电阻大于a的电阻，故A错误；BC、由图知，a、b为两段电阻丝是串联的，所以通过两电阻丝的电流相等，由欧姆定律知U＝IR，b电阻丝两端电压大，故BC错误；D、电阻串联后，等于各电阻之和，故两电阻丝串联后，总阻值变大，故D正确。选D。
