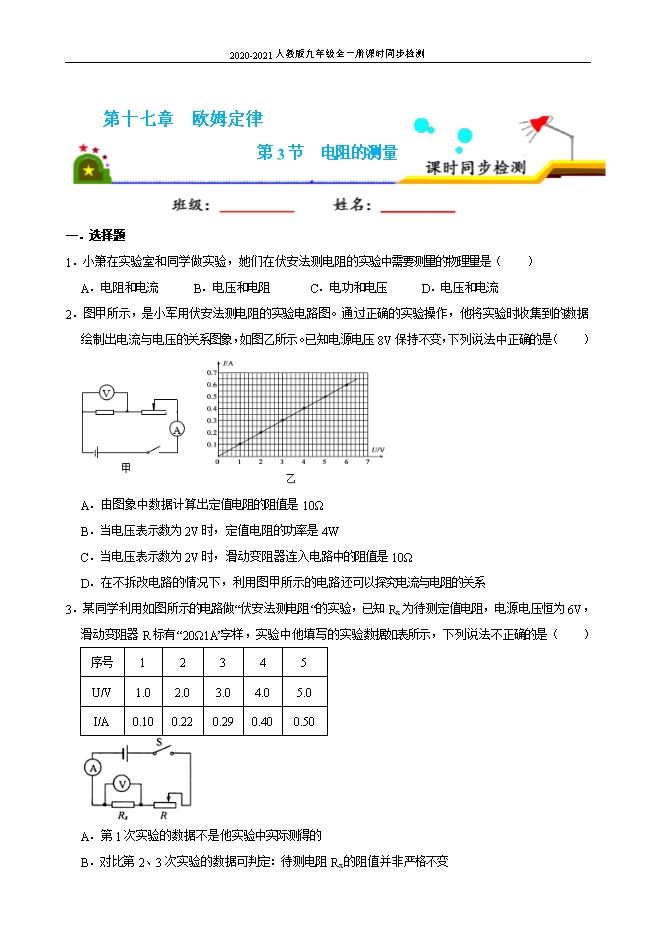

【精品】2020-2021人教版九年级全一册课时同步检测:17.3 电阻的测量(原卷版和解析版)
【内容简介】1.小箫在实验室和同学做实验,她们在伏安法测电阻的实验中需要测量的物理量是( )A.电阻和电流B.电压和电阻C.电功和电压D.电压和电流【答案】D【解析】伏安法测电阻的实验原理是R= ,所以需要测量电阻两端的电压以及通过电阻的电流。选D。2.图甲所示,是小军用伏安法测电阻的实验电路图。通过正确的实验操作,他将实验时收集到的数据绘制出电流与电压的关系图象,如图乙所示。已知电源电压8V保持不变,下列说法中正确的是( ) A.由图象中数据计算出定值电阻的阻值是10ΩB.当电压表示数为2V时,定值电阻的功率是4WC.当电压表示数为2V时,滑动变阻器连入电路中的阻值是10ΩD.在不拆改电路的情况下,利用图甲所示的电路还可以探究电流与电阻的关系【答案】A【解析】A、图中电流随电压的变化关系为一过原点的直线,故电阻为一定值,由图知,当电压为6V时,电流为0.6A,由欧姆定律,R= = =10Ω,A正确;BC、甲中两电阻串联,电压表测定值电阻的电压,由图知,电压为2V时,电流为0.2A,定值电阻的功率是:P=UI=2V×0.2A=0.4W,B错误;已知电源电压8V,根据串联电路电压的规律及欧姆定律,变阻器连入电路的电阻:R滑= = =30Ω,C错误;D、探究电流与电阻的关系时,要控制电阻的电压不变,记录电流随电阻的变化关系,因只有一个电阻,故无法研究,D错误。选A。3.某同学利用如图所示的电路做“伏安法测电阻“的实验,已知Rx为待测定值电阻,电源电压恒为6V,滑动变阻器R标有“20Ω1A”字样,实验中他填写的实验数据如表所示,下列说法不正确的是( )序号12345U/V1.02.03.04.05.0I/A0.100.220.290.400.50 A.第1次实验的数据不是他实验中实际测得的B.对比第2、3次实验的数据可判定:待测电阻Rx的阻值并非严格不变C.第4次实验时滑动变阻器接入电路电阻R与待测电阻Rx的阻值之比为1:2D.为减小实验误差,可利用每次实验测得的U、I求出电阻R,再求其平均值【答案】B【解析】A、由表中数据结合欧姆定律可得,定值电阻R= = =10Ω,根据分压原理可知,当滑动变阻器的最大电阻连入电路中时,电压表示数最小,定值电阻两端的最小电压U最小= ×R= ×10Ω=2V>1V,所以第1组数据不是本实验中测得的,故A说法正确;B、根据I= 得,序号“2”的电阻为:R2= = ≈9.1Ω;序号“3”的电阻为:R3= = ≈10.3Ω,其他几次的电阻值根据R= 计算均为10Ω,由于存在误差,序号“2”和“3”的待测电阻R相差不大,再结合其他数据分析可知该待测电阻是定值电阻,故B说法错误;C、第“4”次实验中,定值电阻两端的电压为4V,则滑动变阻器两端的电压为U滑=6V﹣4V=2V,滑动变阻器和定值电阻两端的电压之比为2V:4V=1:2,根据U滑:U定=IR滑:IR定=1:2,因为串联电路电流处处相等,故滑动变阻器与待测电阻的阻值之比为1:2,故C说法正确;D、在测定值电阻的阻值时,由于测量存在误差,通常多次测量几组数据,分别求出电阻值求平均值来减小误差,故D说法正确。综上所述B符合题意。选B。
