【精品】2020-2021人教版九年级全一册课时同步检测:15.3 串联和并联(原卷版和解析版)

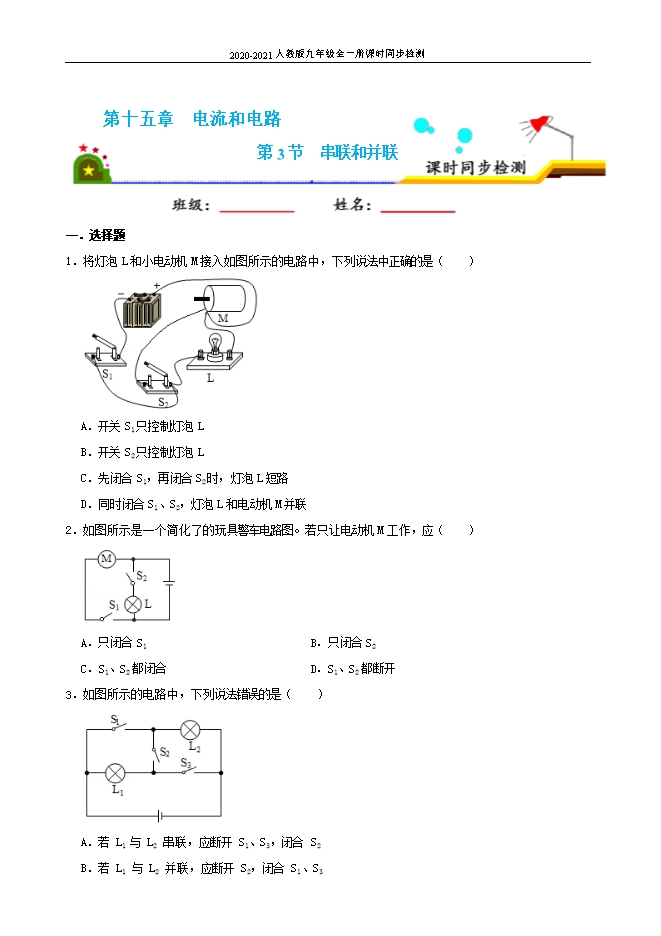

【内容简介】1.将灯泡L和小电动机M接入如图所示的电路中,下列说法中正确的是( ) A.开关S1只控制灯泡LB.开关S2只控制灯泡LC.先闭合S1,再闭合S2时,灯泡L短路D.同时闭合S1、S2,灯泡L和电动机M并联【答案】D【解析】由图知,ABD、两只开关都闭合,电流从电源正极出发,分成两支:一支经电动机、开关S2、开关S1回到负极;另一支经灯泡L、开关S1回到负极。所以电动机和灯泡并联。开关S1在干路,同时控制电动机和灯泡;开关S2在电动机支路,只控制电动机。故A、B错误,D正确;C、先闭合S1,灯泡L发光;再闭合S2时,电动机工作,但灯泡L不会短路。故C错误。选D。2.如图所示是一个简化了的玩具警车电路图。若只让电动机M工作,应( ) A.只闭合S1B.只闭合S2C.S1、S2都闭合D.S1、S2都断开【答案】A【解析】AB、据图可知,开关S1控制电动机,开关S2控制小灯泡,若只让电动机M工作,应只闭合S1,故A正确、B错误;CD、开关均闭合时,电动机与小灯泡有两条电流路径,所以电动机和小灯泡并联,电动机M工作,灯泡也亮;开关均断开时,电动机M、灯L都不能工作,故CD错误。选A。3.如图所示的电路中,下列说法错误的是( ) A.若 L1 与 L2 串联,应断开 S1、S3,闭合 S2B.若 L1 与 L2 并联,应断开 S2,闭合 S1、S3C.当 S1、S2、S3 都闭合时,两灯都亮D.当 S2、S3 闭合,S1 断开时,只有灯 L1 亮【答案】C【解析】A、要使L1与L2串联,则灯泡L1、L2应首尾相连,电流只有一条路径,由图可知应闭合开关S2,断开开关S1、S3,故A正确;B、要使L1与L2并联,电流从正极流出分别经过两个灯泡,然后回到电源负极,由图可知应闭合开关S1、S3,断开开关S2;故B正确;C、当S1、S2、S3都闭合时,形成电源短路,此时两个灯泡都不发光,故C错误;D、由图可知,当S2、S3闭合,S1断开时,L2被短路,电路为L1的基本电路,因此只有L1灯亮,故D正确。选C。4.关于如图电路的判断,正确的是( ) A.只闭合开关S1、S3时,灯泡L1、L2并联B.只闭合开关S2、S3时,灯泡L1、L2都发光C.闭合所有开关时,灯泡L1、L2都发光D.只闭合开关S2时,灯泡L2、L1都不发光【答案】A【解析】A、只闭合开关S1、S3时,L1和L2并联接入电路,灯泡L1、L2都发光,故A正确;B、只闭合开关S2、S3时,灯泡被L1短路,有灯泡L2发光,是灯泡L2的简单电路,故B错误;C、闭合所有开关时,电流会不经过灯泡,直接从电源的正极回到负极,形成电源短路,灯泡不会发光,故C错误;D、只闭合开关S2时,电流只有一条路径,电流依次经过L1和L2,则L1和L2串联,灯泡L1、L2都发光,故D错误。选A。5.小明发现教室墙上的3个开关控制着教室里16根照明灯管,则这16根灯管之间的连接方法是( )A.串联B.并联C.混联D.都可以【答案】B【解析】由生活经验可知,教室里其中一根灯管烧坏后,其他灯管仍能正常工作,即各灯管间互不影响,所以教室里各灯管之间是并联的。选B。
只能预览部分内容,查看全部内容需要下载哦~
