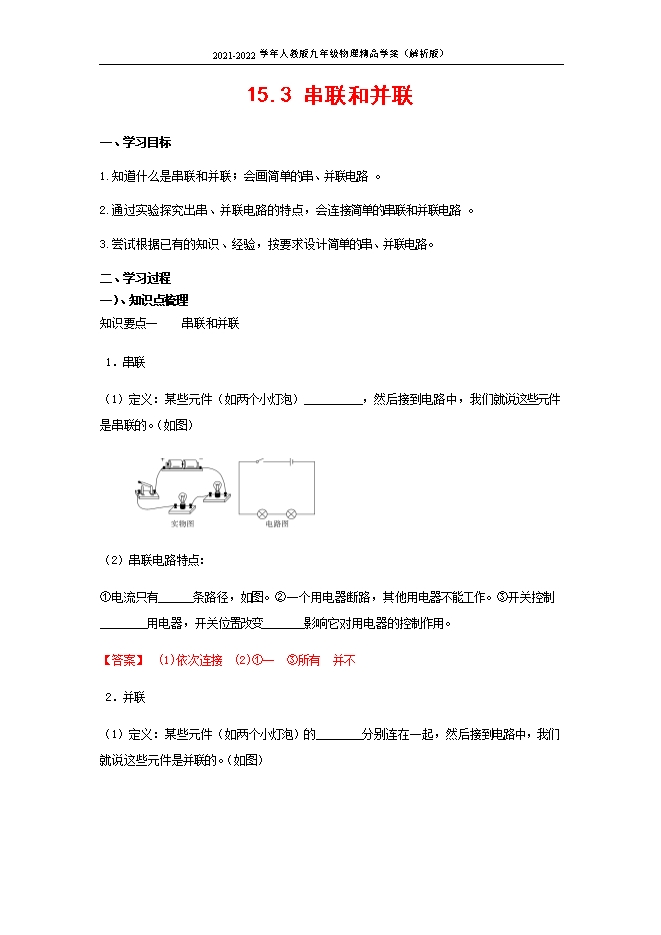

【内容简介】1.知道什么是串联和并联；会画简单的串、并联电路 。  2.通过实验探究出串、并联电路的特点，会连接简单的串联和并联电路 。  3.尝试根据已有的知识、经验，按要求设计简单的串、并联电路。  二、学习过程  一）、知识点梳理  知识要点一    串联和并联   1．串联       （1）定义：某些元件（如两个小灯泡）__________，然后接到电路中，我们就说这些元件是串联的。（如图）           （2）串联电路特点：  ①电流只有______条路径，如图。②一个用电器断路，其他用电器不能工作。③开关控制________用电器，开关位置改变_______影响它对用电器的控制作用。  【答案】  (1)依次连接　(2)①一　③所有　并不   2．并联  （1）定义：某些元件（如两个小灯泡）的________分别连在一起，然后接到电路中，我们就说这些元件是并联的。（如图）     （2）并联电路特点：  ①电流有__________条路径，有干路和支路之分，如图。②并联电路中干路电流在“结点”处分成两个或多个支路电流，每一个支路都与电源形成一个通路，各支路用电器的工作互不影响，若某一个支路断路时，其他支路仍为通路。③干路开关控制_______用电器，支路开关只能控制______________的用电器  【答案】    (1)两端　(2)①至少两　③所有　 其所在支路  串联电路和并联电路：  总结：串联电路及特点：  首尾相连为串联，串联电路一条路。 一个开关控全部，位置不同作用同。所有电器互(相)影响，一个停止全部停。  (4)并联电路及特点：  头头连，尾尾连，并列连接为并联。电器独立能工作，互不影响是特点。并联电路几条路，总开关能控全部。  判断电路是串联还是并联可有如下常用方法：  A、电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电路就是串联电路，否则就是并联电路.  B、电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，直接流回电源负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，又在“汇合点”集合起来流回电源的负极.  C、等效电路法：有时电路图显得比较复杂，看不出几个用电器之间的连接关系，也不易画出电流的流向.这时我们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件的作用.  3．电路图的绘制方法：  (1)电路元件要用统一规定的符号，不能自己创造符号；  (2)要注意所画符号和实物的对应性；  (3)合理安排电路元件符号，使之均匀分布在电路中，具有对称性，特别注意元件符号一定不能画在电路的拐角处，且导线尽量避免交叉；  (4)电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。    二）、例题  练习  例1、下列关于串联电路的说法中，错误的是（   ）  A： 各用电器是逐个顺次地连接起来的  B： 若一个用电器的内部开路，其余的用电器仍可能通电工作  C： 开关可使电路中的各灯泡同时发光或同时熄灭  D： 连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间  【答案】B  【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路。
