【精品打包】16.2串、并联电路中电压的规律--2020-2021学年人教版九年级物理同步教学资源包(课件、练习)

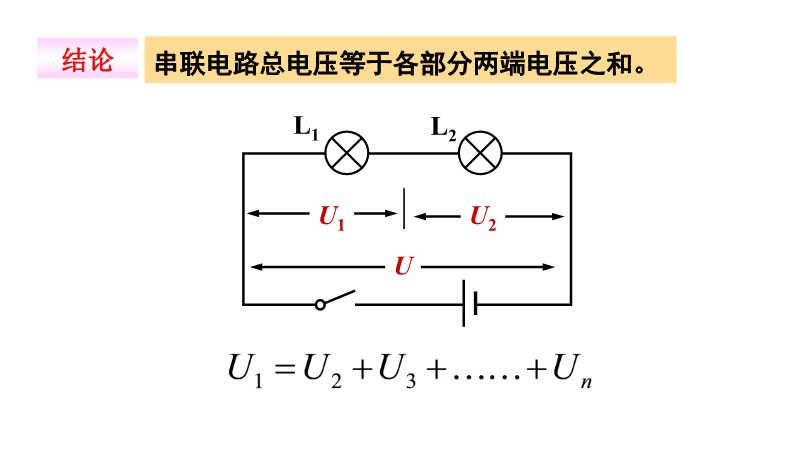

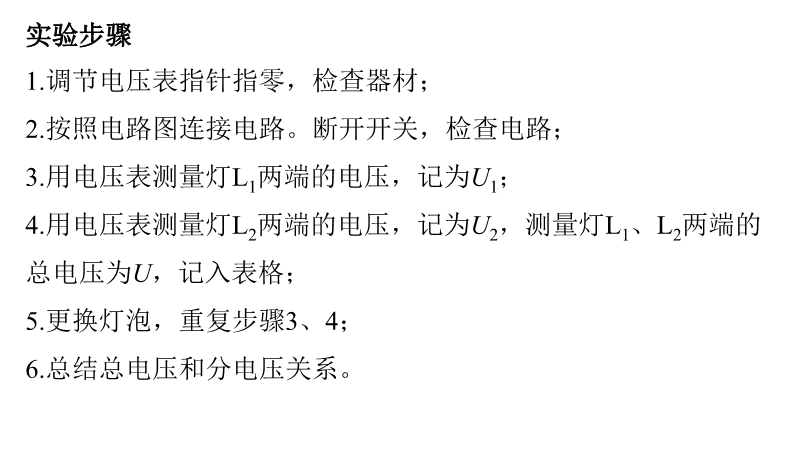

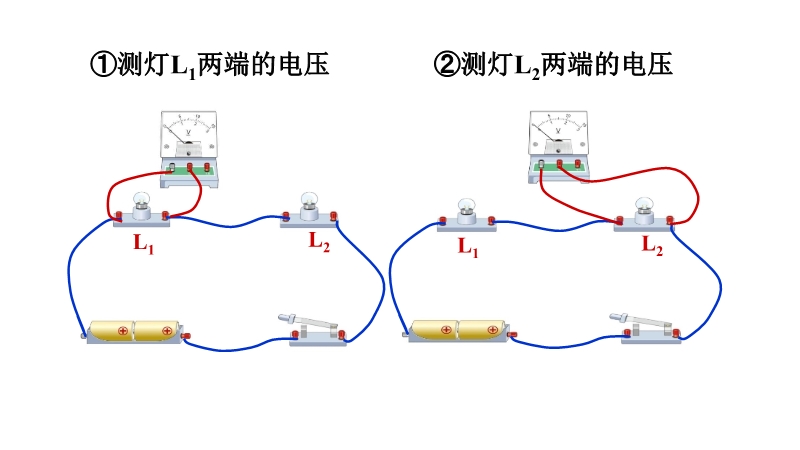

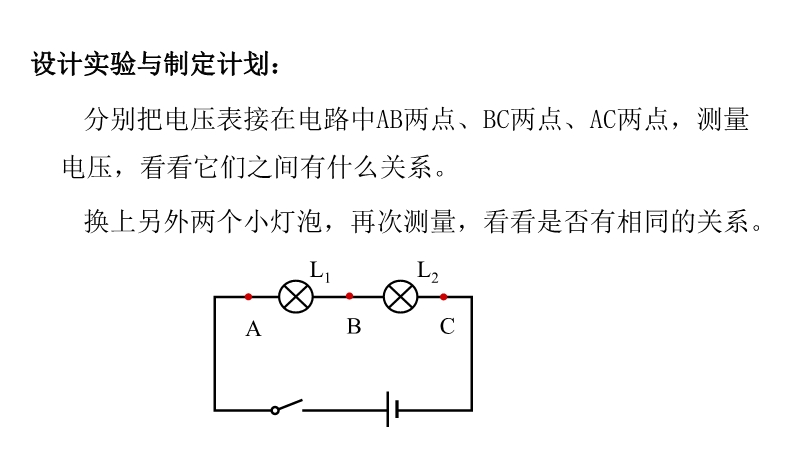

【内容简介】1.如图所示,电源电压为6V,闭合开关后,电压表的示数为4V,下列描述不正确的是( ) A.L1两端电压为2VB.L1两端电压为4VC.L2两端电压为4VD.L1和L2两端电压之和为6V【答案】B【解析】因为电压表测L2两端的电压,所以L2两端的电压U2=4V,又因为L1、L2串联,则L1和L2两端电压之和为6V,所以L1两端的电压为U1=U-U2=6V-4V=2V.综上所述,选项A、C、D正确,B错误.2.如图所示电路,当开关闭合时,电压表V1示数为7.5V,电压表V2的示数为9V,若电源电压为12V,则L1,L2两端电压分别为( ) A.3V,4.5V B.3V,5V C.3V,4V D.4V,4.5V【答案】A【解析】由电路图可知,三灯泡串联,电压表V1测L1与L2两端的电压之和,电压表V2测L2与L3两端的电压之和,因串联电路中总电压等于各分电压之和,所以,L1两端的电压:U1=U-UV2=12V-9V=3V,灯L2两端的电压:U2=UV1-U1=7.5V-3V=4.5V.3.如图所示电路.开关闭合后两灯发光.以下说法正确的是( ) A.电压表V的示数一定等于V1的示数B.电压表V的示数一定大于V1的示数C.电流表A的示数一定等于A1的示数D.电流表A的示数一定等于A1的示数的2倍【答案】A【解析】(1)由图可知,两灯泡并联,电流表A1测量支路L1的电流,电流表A测量干路上的电流,电表V测量电源电压,电压表V1测量灯泡L1两端电压,故A正确;(2)由于并联电路各支路电压等于电源电压,故电压表V的示数一定等于V1的示数;由于并联电路中干路上的电流等于各支路电流之和,所以电流表A的示数一定大于A1的示数,由于不知道两灯的规格,所以不能确定电流表A的示数一定等于A1的示数的2倍,故BCD错误.4.如图所示,闭合开关S,两灯泡均能正常发光,则两灯泡一定具有相同的( ) A.额定功率 B.额定电流 C.额定电压 D.电阻【答案】C【解析】根据电路图可知,两灯泡并联连接.因为并联电路两端电压相等,因此两灯泡的额定电压相等.5.下面的几种叙述中,哪一种是并联电路的特征( )A.电路中每一处电流都相等B.电路中任何一处断开都会引起断路C.各条支路上的电压都相等D.电路上各部分电路电压之和等于总电压【答案】C【解析】A、并联电路的电流特点:在并联电路中,干路电流等于各支路电流之和,所以干路电流比各支路电流大即电路中并不是每一处的电流都相等.再者,各支路的电流也可能不相同,所以选项A不是并联电路的特征;B、并联电路各用电器的特点:由于并联电路的电流路径有多条,每一条支路都与电源构成一个完整的闭合回路,所以即使其中一条支路发生了断路,并不会影响其它支路用电器的工作情况,所以选项B不是并联电路的特征;
