【精品】2020-2021学年人教版九年级物理知识点梳理:15.5串并联电路电流的规律(ppt+word)

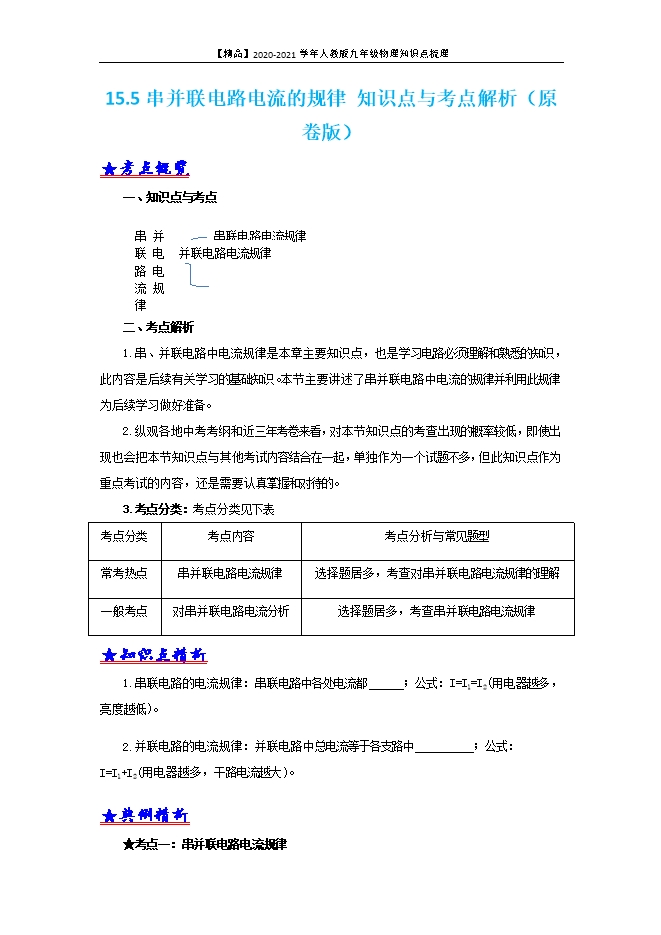

【内容简介】二、考点解析1.串、并联电路中电流规律是本章主要知识点,也是学习电路必须理解和熟悉的知识,此内容是后续有关学习的基础知识。本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备。2.纵观各地中考考纲和近三年考卷来看,对本节知识点的考查出现的概率较低,即使出现也会把本节知识点与其他考试内容结合在一起,单独作为一个试题不多,但此知识点作为重点考试的内容,还是需要认真掌握和对待的。3.考点分类:考点分类见下表考点分类考点内容考点分析与常见题型常考热点串并联电路电流规律选择题居多,考查对串并联电路电流规律的理解一般考点对串并联电路电流分析选择题居多,考查串并联电路电流规律★知识点精析1.串联电路的电流规律:串联电路中各处电流都相等;公式:I=I1=I2(用电器越多,亮度越低)。2.并联电路的电流规律:并联电路中总电流等于各支路中电流之和;公式: I=I1+I2(用电器越多,干路电流越大)。★典例精析★考点一:串并联电路电流规律◆典例一:(2020•临沂)两只规格相同的灯泡按如图方式连接,将开关S1和S2闭合,则( ) A.两灯泡是串联的;B.电流表A2测灯泡L2的电流;C.电流表A1的示数是A2的两倍;D.断开S2后,灯泡L1的亮度变大【答案】C。【解析】A、图中将开关S1和S2闭合,电流有两条路径,分别流过两只灯泡,所以两灯泡是并联的,故A错误;B、图中两灯泡并联,电流表A1测干路的电流,电流表A2测通过灯泡L1的电流,故B错误;C、图中两灯泡并联,因为并联电路中干路电流等于各支路电流之和,又知道两灯泡规格相同,所以电流表A1的示数是A2的两倍,故C正确;D、图中两灯泡并联,并联电路中两支路互不影响,所以断开S2后,灯泡L1的亮度不变,故D错误。故选:C。◆典例二:(2019•淄博)在“探究并联电路中的电流关系”实验中: (1)小明想测量干路电流,连接的电路如图甲所示,检查电路发现只有一根导线接错了,请在这根导线上打上“×”,并改正。(2)连接正确的电路后,闭合开关,电流表的示数为0.46A,请在图乙中画出指针的位置(O为指针转轴)。(3)小明换用不同规格的灯泡,多次改变电表位置,将测量数据记录在下表中。实验次数支路电流I1/A支路电流I2/A干路电流l总/A10.300.160.4620.200.200.4030.240.340.58分析数据得出结论:在并联电路中, 。(4)第1次实验发现,灯泡L1比L2亮,则灯泡L1的电阻 灯泡L2的电阻;若两灯泡灯丝长度相同, 的灯丝更细。【答案】(1)如图;(2)如图;(3)干路电流等于各支路电流之和;(4)小于;L2。【解析】(1)原电路中,两灯短路了,改正后如下左所示:
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
