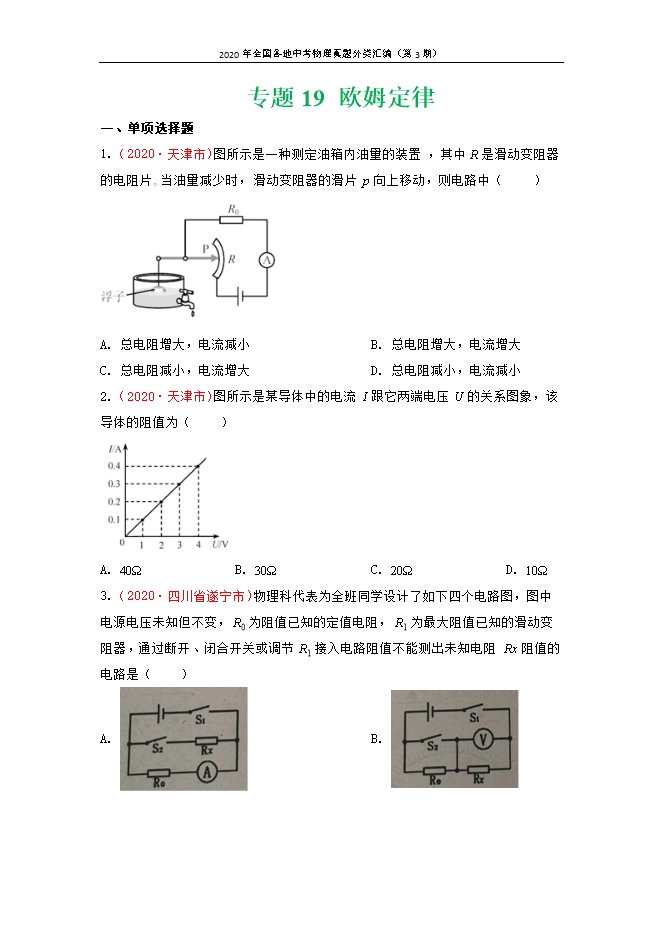

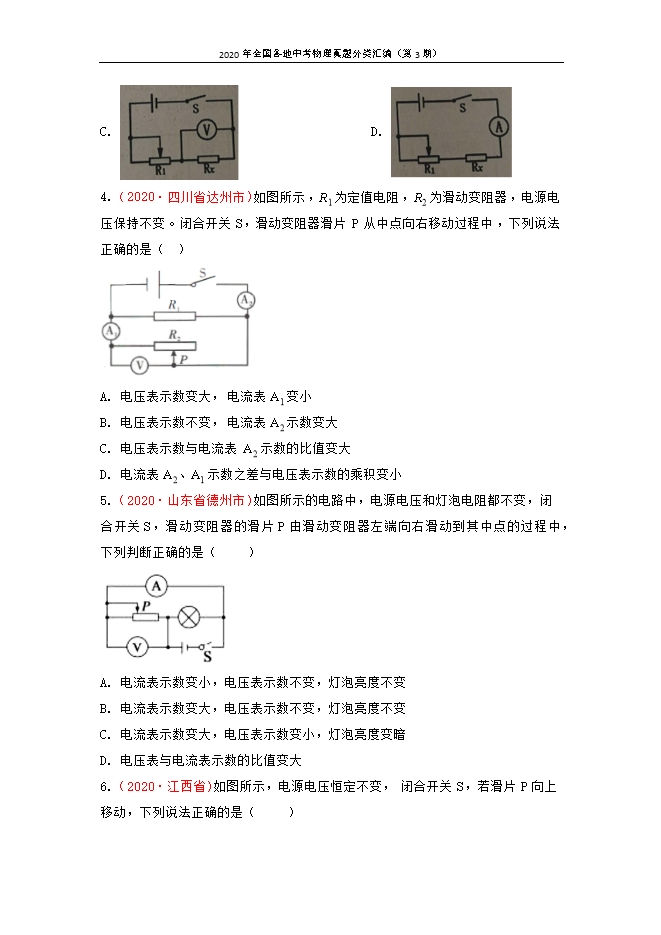

【内容简介】1.（2020•天津市)图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　） A. 总电阻增大，电流减小B. 总电阻增大，电流增大C. 总电阻减小，电流增大D. 总电阻减小，电流减小【答案】A【解析】【详解】由电路图知，电阻 与 串联，电流表测整个电路的电流，当油量减小时，滑动变阻器的滑片向上移动时，变阻器接入电路的阻值增大，整个电路中的总电阻增大，根据欧姆 知，电路中的电流减小。故选A。2.（2020•天津市)图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　） A. 40ΩB. 30ΩC. 20ΩD. 10Ω【答案】D【解析】【详解】由图像知，通过该导体的电流与导体两端的电压成正比，说明导体的电阻不随温度变化而变化；由欧姆定律 可得，导体的电阻 故选D。3.（2020•四川省遂宁市)物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（　　）A.  B.  C.  D.  【答案】A【解析】【详解】A．由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，故A符合题意；B．闭合开关S1和S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合S1，断开S2，此时电压表的示数为U1，可以求得Rx为 ，故B不符合题意；C．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为 ，故C不符合题意；D．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为 ，故D不符合题。故选A。
