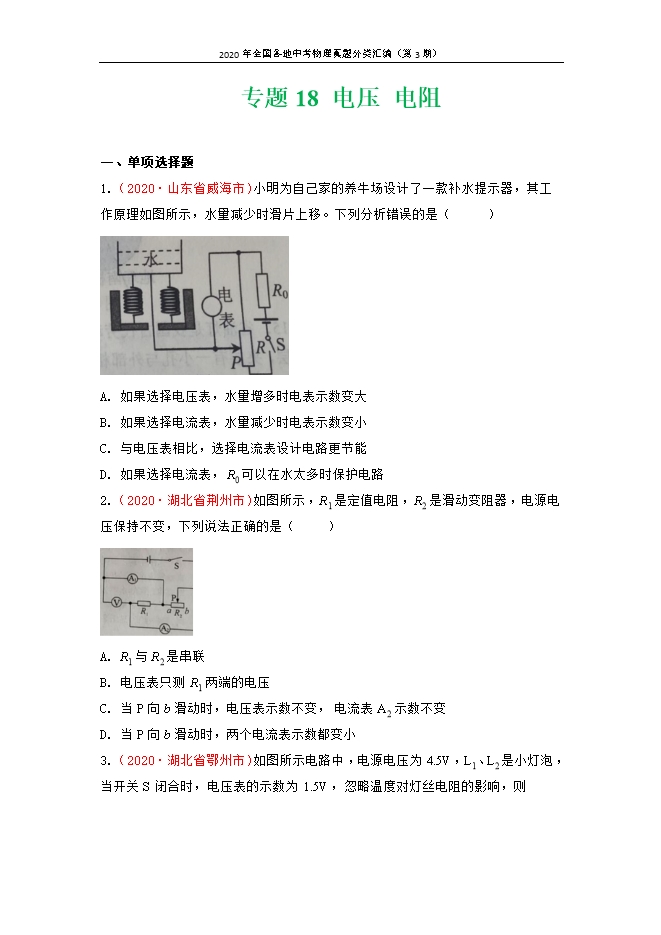

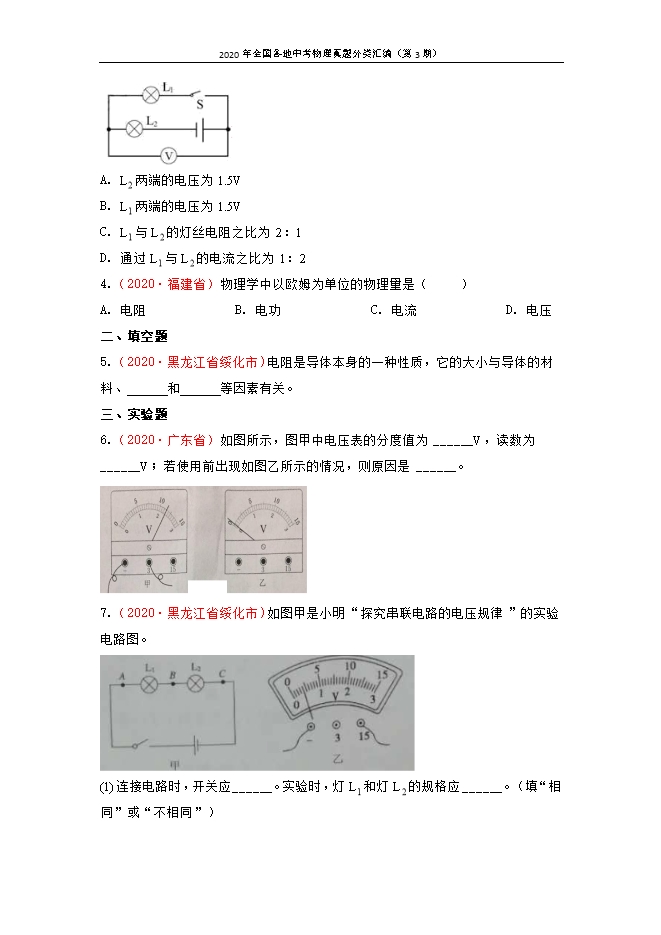

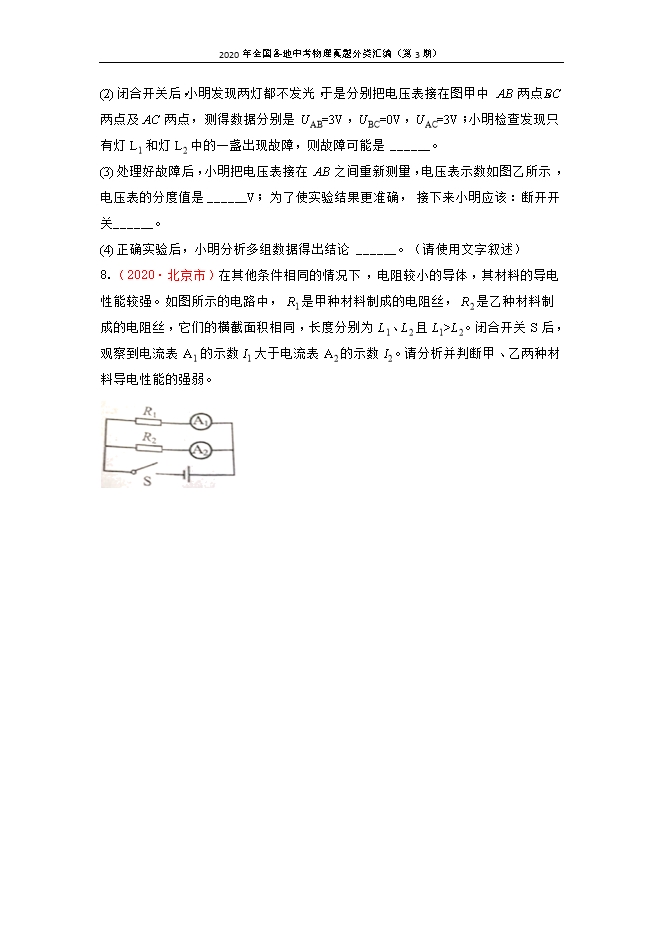

【内容简介】1.（2020•山东省威海市)小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（　　） A. 如果选择电压表，水量增多时电表示数变大B. 如果选择电流表，水量减少时电表示数变小C. 与电压表相比，选择电流表设计电路更节能D. 如果选择电流表，R0可以在水太多时保护电路【答案】C【解析】【详解】A．如果选择电压表，滑动变阻器R和定值电阻R0串联在电路中，且电压表测R上半部分的电压， 因电压表接在滑片上，把电压表看作开路，则R相当于一个定值电阻接入电路中（无论滑片如何移动，变阻器接入电路的阻值不变）；闭合开关S，水量增多时，滑片下移， R上半部分的电阻增大， R上半部分的电压增大，即电压表示数变大，故A正确，不符合题意；B．如果选择电流表，滑动变阻器R和定值电阻R0串联在电路中，电流表电路中的电流，水量减少时，滑片上移，滑动变阻器连入电路的阻值增大，电路总电阻增大，据欧姆定律可知，电路电流减小，即电表示数变小，故B正确，不符合题意；C．与电压表相比，选择电流表设计电路的总电阻较小，电路电流较大，由P=UI可知，电路的总功率较大，不节能，故C错误，符合题意；D．如果选择电流表，在水太多时，滑动变阻器R的滑片移到最下端，滑动变阻器连入电路的阻值为0，若去掉R0，则电路发生短路，所以R0可以在水太多时保护电路，故D正确，不符合题意。故选C。2.（2020•湖北省荆州市)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，下列说法正确的是（　　） A. R1与R2是串联B. 电压表只测R1两端的电压C. 当P向b滑动时，电压表示数不变，电流表A2示数不变D. 当P向b滑动时，两个电流表示数都变小【答案】C【解析】【详解】A．由图可知，电流有两条路径，所以R1与R2并联，故A项错误；B．R1与R2并联，所以电压表测量R1与R2及电源电压，故B项错误；C．电流表A2测量通过R1的电流，所以当P向b滑动时，电源电压不变，所以电压表示数不变，R1电流电压不变，所以电流表A2不变，故C项正确；D．当P向b滑动时，R2电阻变大，总电阻变大，总电流变小，电流表A1示数变小，而电流表A2示数不变，故D项错误。故选C。3.（2020•湖北省鄂州市)如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则 A. L2两端的电压为1.5VB. L1两端的电压为1.5VC. L1与L2的灯丝电阻之比为2：1D. 通过L1与L2的电流之比为1：2【答案】B
