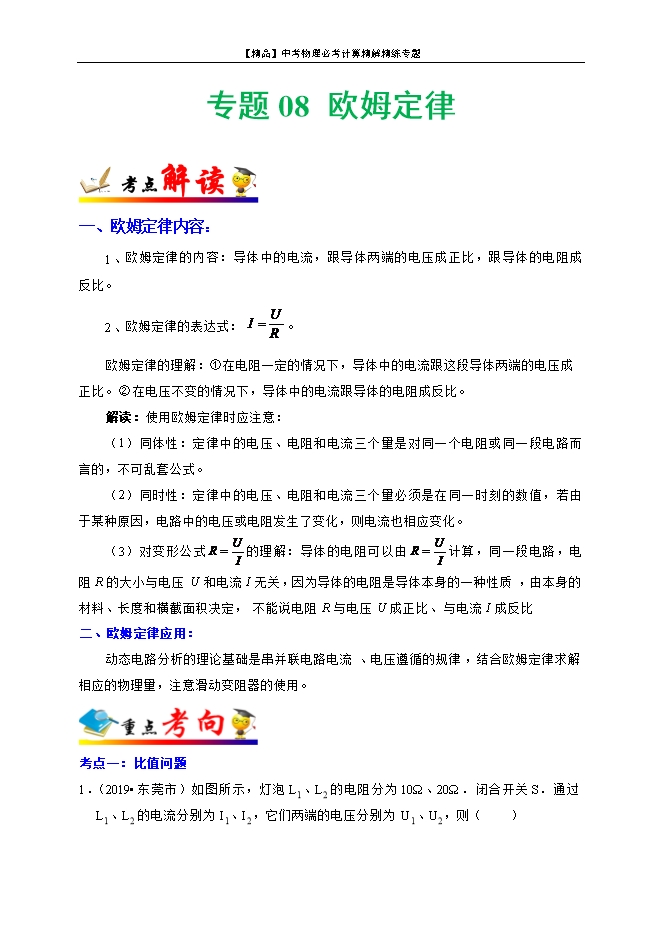

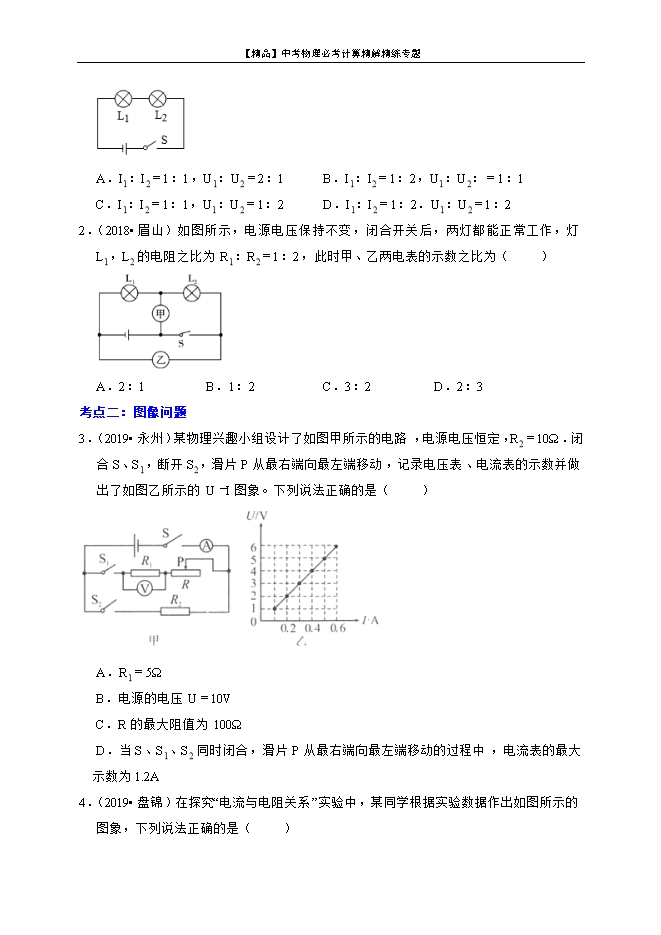

【内容简介】一、欧姆定律内容：1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2、欧姆定律的表达式： 。欧姆定律的理解：①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。②在电压不变的情况下，导体中的电流跟导体的电阻成反比。解读：使用欧姆定律时应注意：（1）同体性：定律中的电压、电阻和电流三个量是对同一个电阻或同一段电路而言的，不可乱套公式。（2）同时性：定律中的电压、电阻和电流三个量必须是在同一时刻的数值，若由于某种原因，电路中的电压或电阻发生了变化，则电流也相应变化。（3）对变形公式 的理解：导体的电阻可以由 计算，同一段电路，电阻R的大小与电压U和电流I无关，因为导体的电阻是导体本身的一种性质，由本身的材料、长度和横截面积决定，不能说电阻R与电压U成正比、与电流I成反比二、欧姆定律应用：动态电路分析的理论基础是串并联电路电流、电压遵循的规律，结合欧姆定律求解相应的物理量，注意滑动变阻器的使用。 考点一：比值问题1．（2019•东莞市）如图所示，灯泡L1、L2的电阻分为10Ω、20Ω．闭合开关S．通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（　　） A．I1：I2＝1：1，U1：U2＝2：1B．I1：I2＝1：2，U1：U2：＝1：1C．I1：I2＝1：1，U1：U2＝1：2D．I1：I2＝1：2．U1：U2＝1：2【答案】C【解析】由图可知：灯泡L1、L2串联；根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2＝1：1；故BD错误；根据I＝ 可得它们两端的电压之比：U1：U2＝I1R1：I2R2＝R1：R2＝10Ω：20Ω＝1：2，故A错误，C正确。2．（2018•眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2＝1：2，此时甲、乙两电表的示数之比为（　　） A．2：1B．1：2C．3：2D．2：3【答案】D【解析】乙表与电源连接，故为电压表，甲表不能是电流表，否则S闭合时，将灯短路，不发光，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，灯L1、L2的电阻之比为R1：R2＝1：2，根据分压原理，L2的电压为灯L1的2倍，即2UL1，根据串联电路电压的规律，总电压为：U＝UL1+2UL1＝3UL1，甲、乙两电表的示数之比为2UL1：3UL1＝2：3．只有D正确。考点二：图像问题3．（2019•永州）某物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R2＝10Ω．闭合S、S1，断开S2，滑片P从最右端向最左端移动，记录电压表、电流表的示数并做出了如图乙所示的U﹣I图象。下列说法正确的是（　　） A．R1＝5ΩB．电源的电压U＝10VC．R的最大阻值为100ΩD．当S、S1、S2同时闭合，滑片P从最右端向最左端移动的过程中，电流表的最大示数为1.2A【答案】D【解析】闭合S、S1，断开S2时，滑动变阻器R与R1串联，电流表测电路中的电流，电压表测R1两端的电压，A、由图乙可知，U1＝6V，I1＝0.6A，根据I＝ 可得：R1＝ ＝ ＝10Ω，故A错误；B、当滑片位于左端时，接入电路中的电阻为0，此时电压表测电源两端的电压其示数最大，由图乙可知，电源的电压U＝U1＝6V，故B错误；C、当滑片位于右端时，接入电路中的电阻最大，此时电路中的电流和R1两端的电压最小，由图乙可知，R1两端的电压U1最小＝1V，电路中的电流I最小＝0.1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压：U滑最大＝U﹣U1最小＝6V﹣1V＝5V，根据I＝ 可得：滑动变阻器的最大阻值：R滑最大＝ ＝ ＝50Ω，故C错误；D、当S、S1、S2同时闭合，R与R1串联后与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R2的电流：I2＝ ＝ ＝0.6A，R与R1串联时，当滑片位于左端电路中的电流最大，由图乙可知，最大电流为0.6A，电流表的最大示数：I＝I1最大+I2＝0.6A+0.6A＝1.2A，故D正确。4．（2019•盘锦）在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　） A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差
