【辅导机构用】2020年人教版八年级物理《暑假新课练》:专题21 串联和并联(原卷版和解析版)
【内容简介】一、单选题1.如图所示的电路,要使灯L1和L2并联,应当( ) A.闭合S1和S2,断开S3B.闭合S1和S3,断开S2C.闭合S2和S3,断开S1D.闭合S1和S2,断开S3【答案】B【解析】要使灯L1和L2并联,则电路必须有两条电流路径分别经过这两个灯,要让电流只经过L1必须闭合S1 ,要让电流只经过L2必须闭合S3和S1,因此两灯并联需要闭合的是S1和S3,断开S2。故选B。2.教室里的日光灯总是同时亮,同时熄灭,但若其中一个日光灯坏了,其它的灯仍可照常发光,则这些日光灯的连接方式是( )A.串联 B.并联 C.可能串联,也可能并联 D.无法确定【答案】B【解析】教室里的日光灯虽然同时亮同时灭,但当其中任意一盏坏掉后,其它日光灯仍能正常发光,即它们之间的工作互不影响,所以它们之间一定是并联的。故选B。3.小强把台灯的插头插在如图所示的插座上,插座上有一个开关S1和一个指示灯L1(相当于电阻很大的灯泡),台灯开关和灯泡用S2、L2表示,当只闭合S2时,台灯不发光,当闭合S1时,指示灯发光,再闭合S2时,台灯发光;如果指示灯损坏,S1和S2时都闭合,台灯也能发光,如图中设计的电路符合要求的是( ) A. B. C. D. 【答案】D【解析】A.由图可知,该电路为串联电路,只有两个开关都闭合时,灯泡L1和L2都发光,断开其中任意一个开关,都不发光,故A不符合题意;B.由图可知,只闭合开关S2,灯泡L2亮,故B不符合题意;C.由图可知,当灯泡L1损坏时,整个电路是断开的,灯L2不会发光,故C不符合题意;D.由图可知,该电路为并联电路,只闭合S2时,电路中无电流,台灯不发光;当闭合S1时,指示灯发光,再闭合S2时,电路是通路,台灯发光;根据并联电路的特点可知,各支路互不影响,指示灯损坏,S1和S2时都闭合,台灯也能发光,故D符合题意。故选D。.......

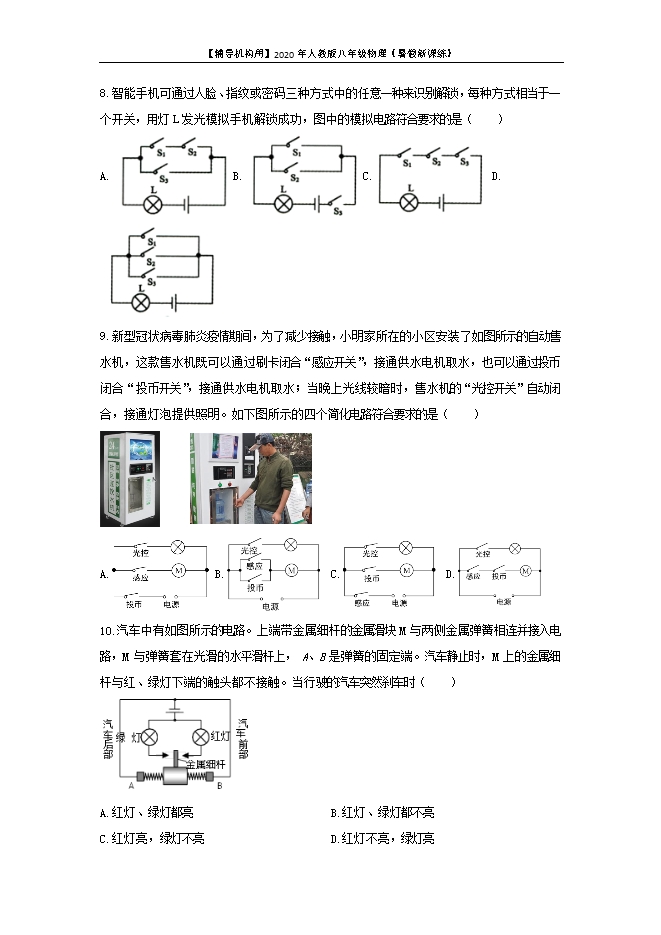

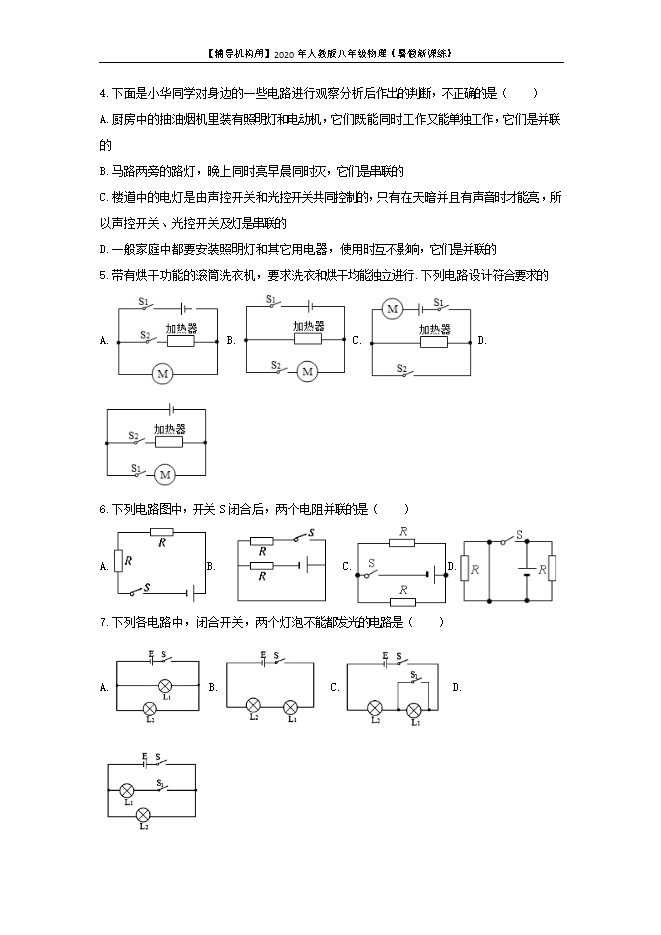

部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
