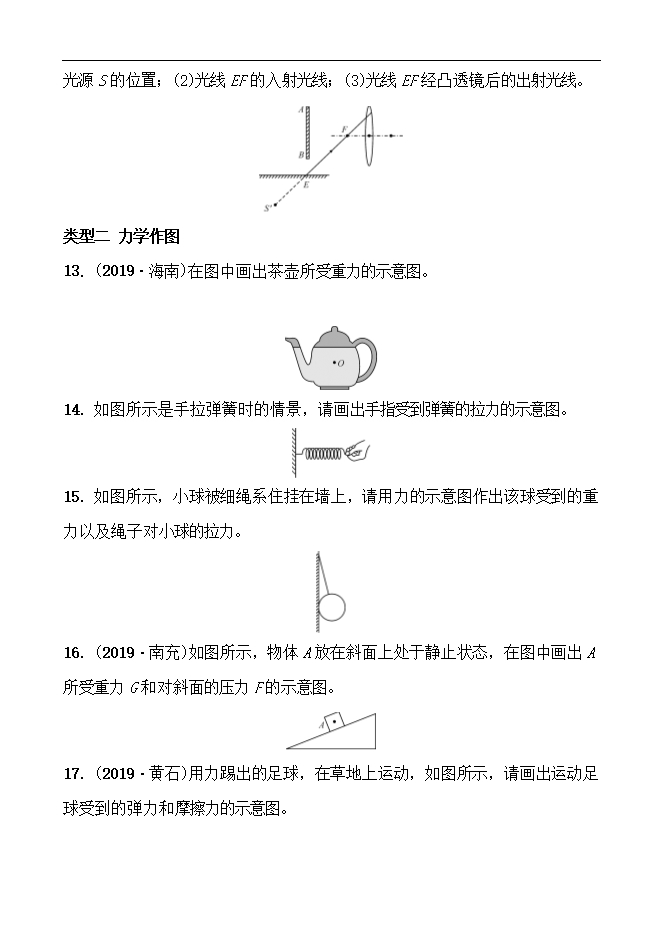

【内容简介】类型一 光学作图1．请在图中画出光线AO经过平面镜反射后的光线OB。 2．(2019•邵阳)如图所示为一束光AO从水中斜射入空气中，请画出折射光线的大致方向。 3．如图所示，请画出人眼从平面镜中看到烛焰上一点S的像的光路图。 4．如图所示，太阳光跟地面成60°，晓彤想用一个平面镜把太阳光竖直反射到井底，请画出平面镜的位置。 5．(2019•德阳)请画出图中两条入射光线对应的出射光线。 6．(2019•甘肃省卷)如图所示，请画出两条光线经过凹透镜后的折射光线。 7．(2019•内江) 如图所示，是矫正远视眼的光路示意图，请在虚线方框内画出相应的透镜。 8．根据给出的入射光和出射光，在方框内画出合适的透镜。 9．当一束光经过水面反射后在“光电屏”上形成一个亮斑A点，如图所示。由于水位上升或下降使光电屏上的斑点由A移到B，请画出水面新位置，并完成光路图。 10．(2019•呼和浩特)如图所示，光线AO由玻璃斜射入空气，作出反射光线和大致的折射光线。 11．(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。 12．(2019•潍坊)如图所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F。请画出：(1)光源S的位置；(2)光线EF的入射光线；(3)光线EF经凸透镜后的出射光线。
