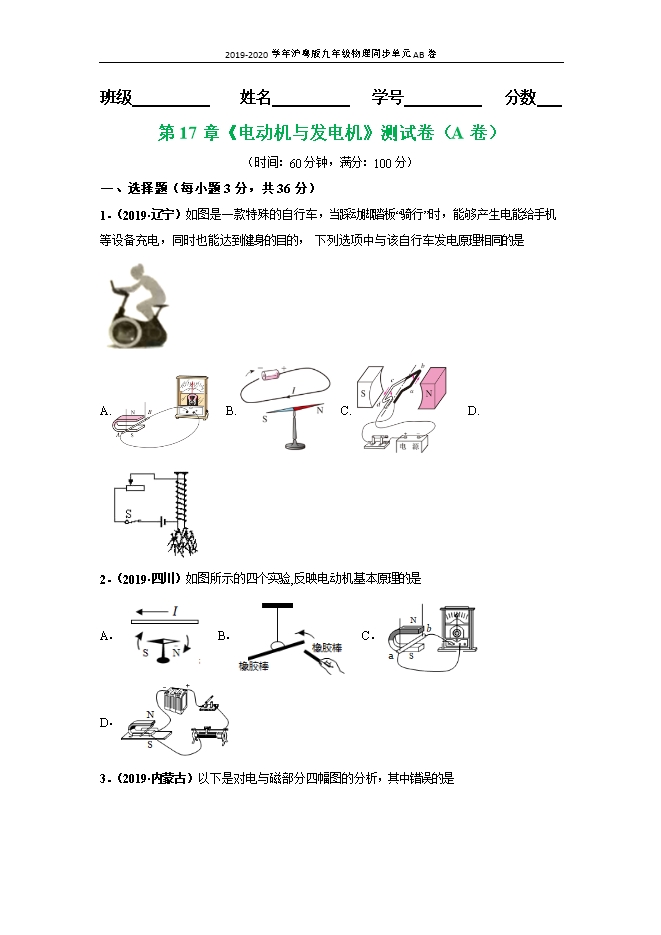

【内容简介】1．（2019•辽宁）如图是一款特殊的自行车，当踩动脚踏板“骑行”时，能够产生电能给手机等设备充电，同时也能达到健身的目的， 下列选项中与该自行车发电原理相同的是A.   B.  C.    D. 【答案】A【解析】该自行车发电原理是电磁感应。A．图中为探究电磁感应的装置。故A正确。B．图中为奥斯特实验装置，探究电流周围存在磁场。故B错误。C．图中为探究直流电动机原理的装置，即探究通电导体在磁场中受力转动。故C错误。D．图中装置为探究电磁铁磁性强弱与电流大小的关系。故D错误。2．（2019•四川）如图所示的四个实验,反映电动机基本原理的是A．    B．   C．    D． 【答案】D【解析】电动机的基本原理是通电导体在磁场中受力的作用。A．如图为奥斯特实验表明通电导线周围存在磁场；B．如图为同种电荷相互排斥；C．如图为电磁感应现象，即闭合电路部分导体切割磁感线产生感应电流；D．如图为通电导体在磁场中受力的作用，是电动机的基本原理。3．（2019•内蒙古）以下是对电与磁部分四幅图的分析，其中错误的是A． 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B． 如图装置说明通电导线在磁场中受到力的作用C． 如图装置所揭示的原理可制造发电机D． 图中动圈式话筒应用了磁场对电流的作用【答案】D【解析】A．图中是奥斯特实验,说明了电流周围存在磁场,故A正确.B．图中是闭合电路的导体在磁场中受到力的作用,故B正确;C．图中是电磁感应现象,是发电机的原理,故C正确;D． 图是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音。动圈式话筒是根据电磁感应原理工作的。故D错误。.......
