2019-2020学年沪粤版九年级物理同步单元AB卷:第16章 电磁铁与自动控制(B卷提升篇)

ID:131077 2020年04月21日 资料纠错 有奖上传 收藏

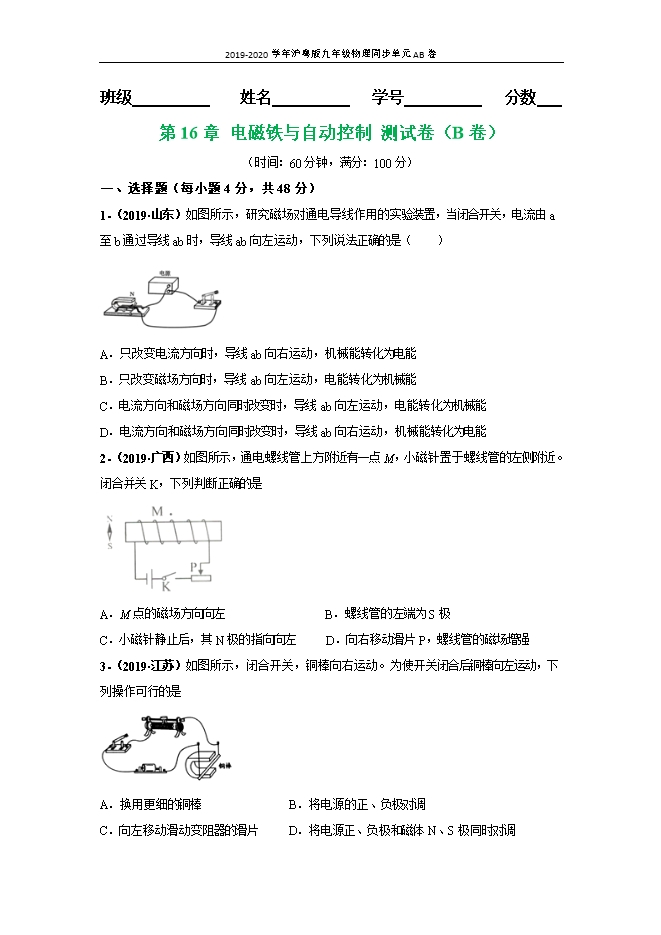

【内容简介】1.(2019•山东)如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是(  ) A.只改变电流方向时,导线ab向右运动,机械能转化为电能B.只改变磁场方向时,导线ab向左运动,电能转化为机械能C.电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D.电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能【答案】C【解析】A.磁场方向不变,只改变电流方向时,导线ab的运动方向改变,则导线ab向右运动,电能转化为机械能,说法错误。B.电流方向不变,只改变磁场方向时,导线ab的运动方向改变,则导线ab向右运动,电能转化为机械能,说法错误。CD.电流方向和磁场方向同时改变时,导线ab的运动方向不变,即导线ab向左运动,电能转化为机械能,C项说法正确,D项错误。2.(2019•广西)如图所示,通电螺线管上方附近有一点M,小磁针置于螺线管的左侧附近。闭合并关K,下列判断正确的是 A.M点的磁场方向向左                 B.螺线管的左端为S极C.小磁针静止后,其N极的指向向左     D.向右移动滑片P,螺线管的磁场增强【答案】C【解析】A.由于在磁体的外部,磁感线从N极指向S极,所以, M点的磁场方向向右,故A错误;B.由安培定则知道,用右手握住螺线管,四指指向电流的方向时,大拇指指向左端,即通电螺线管的左端为N极,故B错误;C.由于通电螺线管的左端是N极,根据异名磁极相互吸引知道,小磁针的S极应靠近螺线管的左端,则小磁计的N极向左转动,小磁针会逆时针旋转,故小磁针静止时,其N极的指向向左,故C正确;D.由图知道,当向右移动滑片P时,接入电路的电阻增大,则电流减小,所以,电磁铁的磁性会减弱,故D错误。3.(2019•江苏)如图所示,闭合开关,铜棒向右运动。为使开关闭合后铜棒向左运动,下列操作可行的是 A.换用更细的铜棒               B.将电源的正、负极对调C.向左移动滑动变阻器的滑片     D.将电源正、负极和磁体N、S极同时对调【答案】B【解析】由左手定则可知通电导体在磁场中受力移动的方向与电流方向和磁场方向有关,因此要改变铜棒的移动方向,可以改变磁极或改变电流方向。A.换用更细的铜棒与分析不相符;B.将电源的正、负极对调,改变了电流方向,与分析相符;C.向左移动滑动变阻器的滑片,只改变了电流的大小,与分析不相符;D.电源正、负极和磁体N、S极同时对调,由左手定则可知,铜棒移动方向不变,与分析不相符。.......
