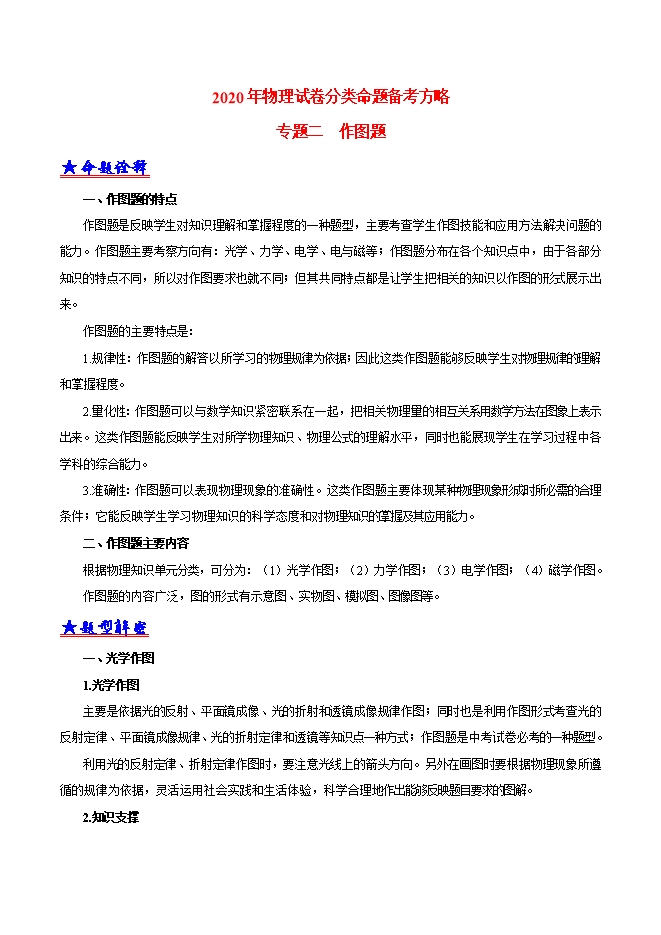

【内容简介】★命题诠释一、作图题的特点作图题是反映学生对知识理解和掌握程度的一种题型，主要考查学生作图技能和应用方法解决问题的能力。作图题主要考察方向有：光学、力学、电学、电与磁等；作图题分布在各个知识点中，由于各部分知识的特点不同，所以对作图要求也就不同；但其共同特点都是让学生把相关的知识以作图的形式展示出来。作图题的主要特点是：1.规律性：作图题的解答以所学习的物理规律为依据；因此这类作图题能够反映学生对物理规律的理解和掌握程度。2.量化性：作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来。这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力。3.准确性：作图题可以表现物理现象的准确性。这类作图题主要体现某种物理现象形成时所必需的合理条件；它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力。二、作图题主要内容根据物理知识单元分类，可分为：（1）光学作图；（2）力学作图；（3）电学作图；（4）磁学作图。作图题的内容广泛，图的形式有示意图、实物图、模拟图、图像图等。★题型解密一、光学作图1.光学作图主要是依据光的反射、平面镜成像、光的折射和透镜成像规律作图；同时也是利用作图形式考查光的反射定律、平面镜成像规律、光的折射定律和透镜等知识点一种方式；作图题是中考试卷必考的一种题型。利用光的反射定律、折射定律作图时，要注意光线上的箭头方向。另外在画图时要根据物理现象所遵循的规律为依据，灵活运用社会实践和生活体验，科学合理地作出能够反映题目要求的图解。2.知识支撑光的反射定律：在光的反射现象中，1）入射光线、反射光线、法线同在同一个平面内（共面）；2）反射光线、入射光线分别位于法线的两侧（分居）；3）反射角等于入射角（等角）。光反射时，若光逆着原来反射光线的方向照射到反射面上，则反射光线逆着原来的入射光线照射出去。这说明光路是可逆的。平面镜成像规律：（1）像与物大小相等；（2）像到镜的距离与物到镜的距离相等；（3）像与物的对应点的连线与镜面垂直；（4）像与物左右位置颠倒；（5）平面镜所成的像是虚像（实像、虚像）。具体总结就是十个字：等大、等距、垂直、反向、虚像。（2）因为平面镜成像是虚像，在做“物”的“像”时，平面镜背面要用虚线标出，虚线交点即为像。..........
