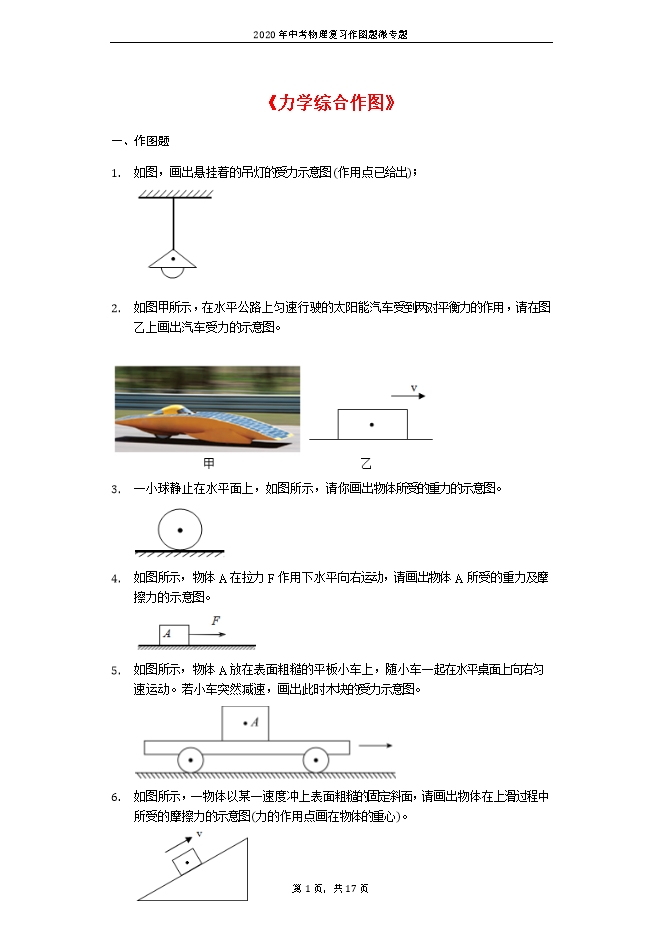

【内容简介】1.【答案】解：悬挂着的吊灯受到了重力和拉力的作用，在这两个力的作用下处于静止状态，说明了这两个力是一对平衡力，大小是相等的，作用点都在重心上，重力G的方向是竖直向下，拉力F的方向竖直向上。如下图所示：【解析】电灯静止，因此，受到的是一对平衡力的作用，首先分析出这两个力的三要素，然后再根据力的示意图的画法进行作图。考查力的示意图与二力平衡的条件，作图时注意二力大小相等，线段长度要相同。这里要注意的是吊灯一共受到两个力的作用，这两个力是一对平衡力，要把这两个力都表示出来。2.【答案】解：以汽车为研究对象，分析受力情况：重力G、路面的支持力F_支、摩擦力F_阻和牵引力F_牵，汽车匀速运动，重力G与路的支持力F_支平衡，摩擦力F_阻和牵引力F_牵，画出汽车受力的示意图如图：【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。作力的示意图，要用一条带箭头的线段表示力，线段的长度表示力的大小，箭头表示力的方向，起点或终点表示力的作用点，是平衡力的长度要相等。3.【答案】 【解析】【分析】力的示意图是体现力的三要素，本题的关键是找对重力的作用点及方向。确定重力的作用点和方向是作图的前提，会用示意图表示力的作用点和方向。【解答】重力G的作用点在重心，方向竖直向下，答案如下图所示： 。4.【答案】解：重力作用在物体的重心，方向竖直向下，用G表示；摩擦力的方向与物体运动方向相反，则物体A所受摩擦力方向水平向左，作用点可画在重心上，摩擦力用f表示。如图所示：.........
