2020年中考物理复习作图题微专题《光学综合作图》强化训练题(附答案和解析)

ID:129966 2020年04月08日 资料纠错 有奖上传 收藏

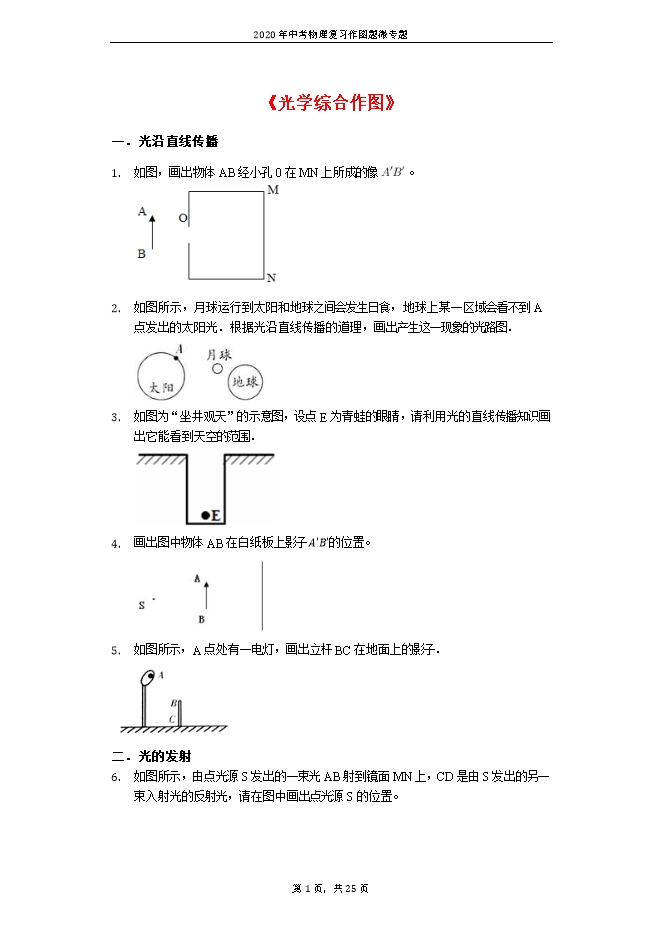

【内容简介】1.【答案】解:根据光沿直线传播的特点,分别从物体的两端点A、B过小孔画出两条光线,从而得到物体的像A'B',小孔成的像是倒立的像,如下图所示:【解析】小孔成像是光的直线传播现象,物体上部的光线通过小孔后,射到了光屏的下部;物体下部的光线通过小孔后,射到了光屏的上部,因此通过小孔后所成的像是倒立的像。本题利用了光沿直线传播作图:小孔成的像是倒立的像,像的大小和物体与小孔的距离、小孔到光屏的距离有关。2.【答案】 【解析】【分析】此题考查的是日食的成因,光的直线传播的作图,是一道应用题。因为光是沿直线传播的,当月球转到地球和太阳之间,月球挡住了太阳照向地球的光,我们就看不到太阳,这就是日食;根据光的直线传播知识作图。【解答】因为光是沿直线传播的,当月球转到地球和太阳之间,月球挡住了太阳照向地球的光,我们就看不到太阳,这就是日食;其光路原理如图所示:3.【答案】解:图中黑点E表示青蛙的位置,将E点分别与井口左边的端点、井口右边的端点相连成一直线,然后在直线上标出光线射向E点的箭头,即可得到两条射向青蛙眼睛的光线,这两条光线就决定了青蛙的观察范围.故答案为:如图所示.【解析】青蛙之所以坐在井里,只能看到很小的一片天,就是因为光是沿直线传播的缘故.4.【答案】解:从点光源S作经过物体AB两端点的光线,这两条光线与白纸板的两交点之间的区域是光线照不到的范围,即物体AB的影子A'B';如图所示:【解析】光在同种均匀介质中沿直线传播,当沿直线传播的光遇到不透明的物体时,被物体挡住,在物体后面光照不到的地方形成影子;本题利用了光沿直线传播作图,难度不大。
