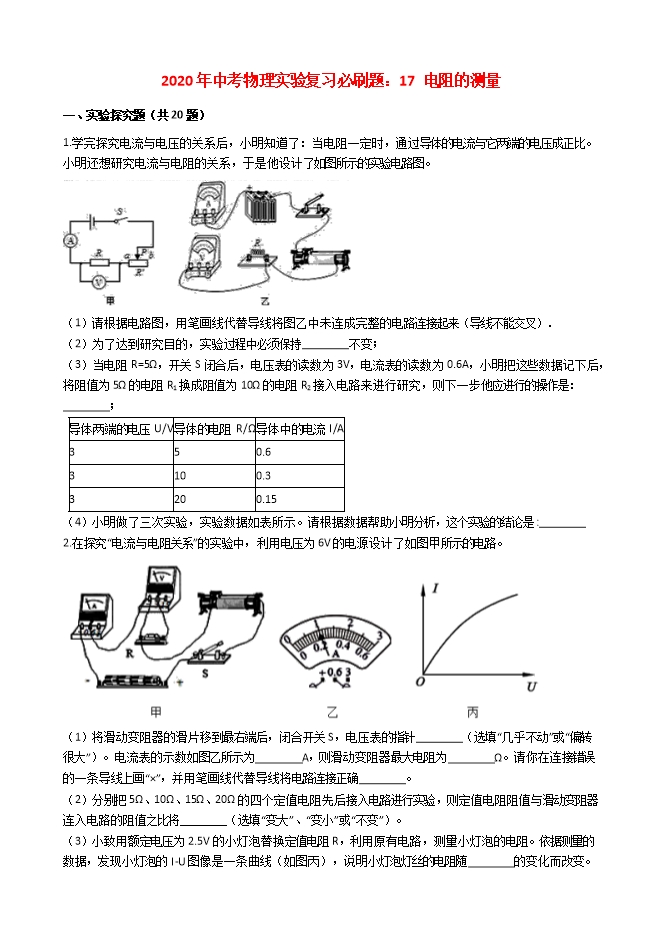

2020年中考物理实验复习必刷题:17 电阻的测量(附解析)
【内容简介】1.学完探究电流与电压的关系后,小明知道了:当电阻一定时,通过导体的电流与它两端的电压成正比。小明还想研究电流与电阻的关系,于是他设计了如图所示的实验电路图。 (1)请根据电路图,用笔画线代替导线将图乙中未连成完整的电路连接起来(导线不能交叉). (2)为了达到研究目的,实验过程中必须保持________不变; (3)当电阻R=5Ω,开关S闭合后,电压表的读数为3V,电流表的读数为0.6A,小明把这些数据记下后,将阻值为5Ω的电阻R1换成阻值为10Ω的电阻R2接入电路来进行研究,则下一步他应进行的操作是:________; 导体两端的电压U/V导体的电阻R/Ω导体中的电流I/A350.63100.33200.15(4)小明做了三次实验,实验数据如表所示。请根据数据帮助小明分析,这个实验的结论是:________ 2.在探究“电流与电阻关系”的实验中,利用电压为6V的电源设计了如图甲所示的电路。 (1)将滑动变阻器的滑片移到最右端后,闭合开关S,电压表的指针________(选填“几乎不动”或“偏转很大”)。电流表的示数如图乙所示为________A,则滑动变阻器最大电阻为________Ω。请你在连接错误的一条导线上画“×”,并用笔画线代替导线将电路连接正确________。 (2)分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻先后接入电路进行实验,则定值电阻阻值与滑动变阻器连入电路的阻值之比将________(选填“变大”、“变小”或“不变”)。 (3)小致用额定电压为2.5V的小灯泡替换定值电阻R,利用原有电路,测量小灯泡的电阻。依据测量的数据,发现小灯泡的I-U图像是一条曲线(如图丙),说明小灯泡灯丝的电阻随________的变化而改变。 ........
