2020年中考物理实验复习必刷题:18 电功率的测量(附解析)

ID:129766 2020年04月05日 资料纠错 有奖上传 收藏

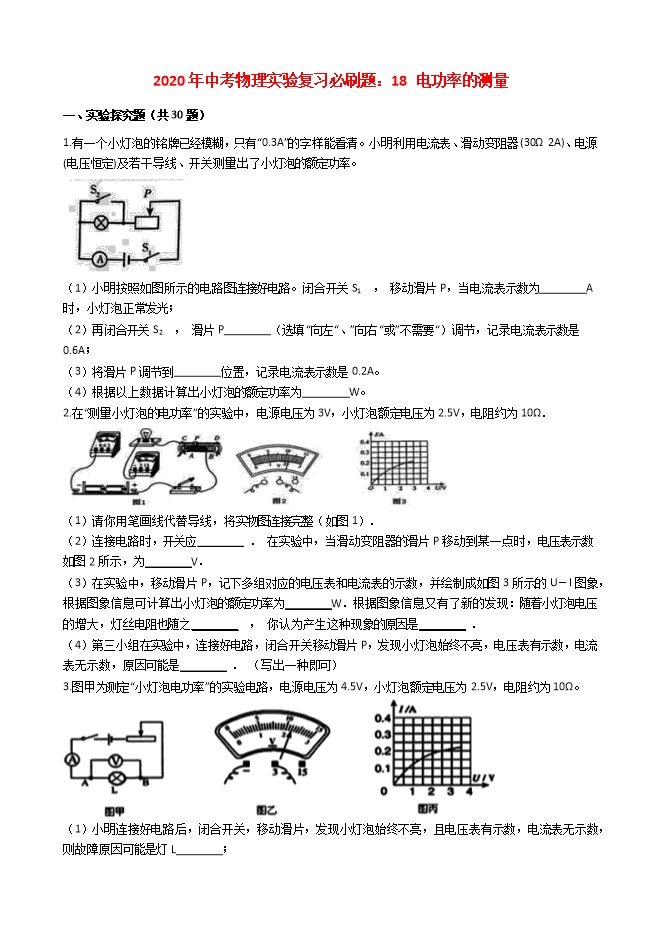

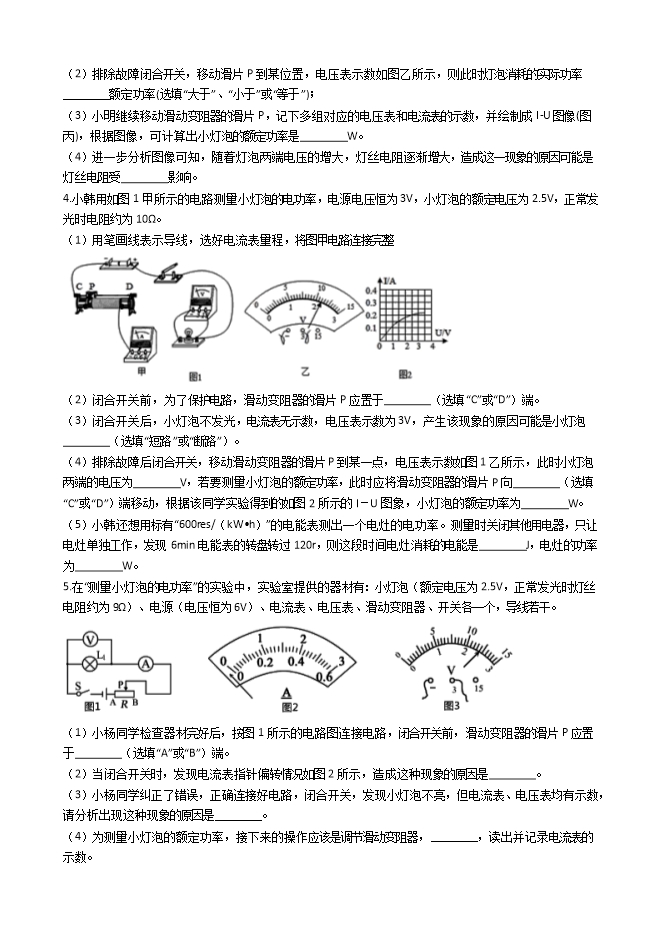

【内容简介】1.有一个小灯泡的铭牌已经模糊,只有“0.3A”的字样能看清。小明利用电流表、滑动变阻器(30Ω  2A)、电源(电压恒定)及若干导线、开关测量出了小灯泡的额定功率。    (1)小明按照如图所示的电路图连接好电路。闭合开关S1  , 移动滑片P,当电流表示数为________A时,小灯泡正常发光;    (2)再闭合开关S2  , 滑片P________(选填“向左“、”向右“或”不需要“)调节,记录电流表示数是0.6A;    (3)将滑片P调节到________位置,记录电流表示数是0.2A。    (4)根据以上数据计算出小灯泡的额定功率为________W。    2.在“测量小灯泡的电功率”的实验中,电源电压为3V,小灯泡额定电压为2.5V,电阻约为10Ω.    (1)请你用笔画线代替导线,将实物图连接完整(如图1).    (2)连接电路时,开关应________ . 在实验中,当滑动变阻器的滑片P移动到某一点时,电压表示数如图2所示,为________V.    (3)在实验中,移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图3所示的U﹣I图象,根据图象信息可计算出小灯泡的额定功率为________W.根据图象信息又有了新的发现:随着小灯泡电压的增大,灯丝电阻也随之________  , 你认为产生这种现象的原因是________ .    (4)第三小组在实验中,连接好电路,闭合开关移动滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是________ . (写出一种即可)    3.图甲为测定“小灯泡电功率”的实验电路,电源电压为4.5V,小灯泡额定电压为2.5V,电阻约为10Ω。   (1)小明连接好电路后,闭合开关,移动滑片,发现小灯泡始终不亮,且电压表有示数,电流表无示数,则故障原因可能是灯L________;    (2)排除故障闭合开关,移动滑片P到某位置,电压表示数如图乙所示,则此时灯泡消耗的实际功率________额定功率(选填“大于”、“小于”或“等于”);    (3)小明继续移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制成I-U图像(图丙),根据图像,可计算出小灯泡的额定功率是________W。    (4)进一步分析图像可知,随着灯泡两端电压的增大,灯丝电阻逐渐增大,造成这一现象的原因可能是灯丝电阻受________影响。    .........

部分内容预览




只能预览部分内容,查看全部内容需要下载哦~
  • 下载地址1
  • 0 个点券
