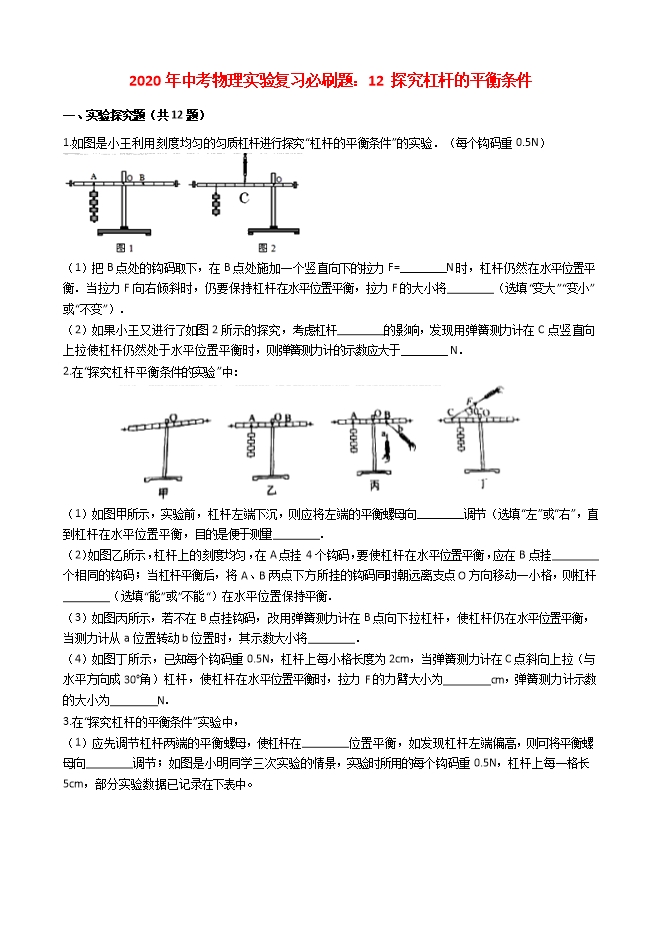

2020年中考物理实验复习必刷题:12 探究杠杆的平衡条件(附解析)

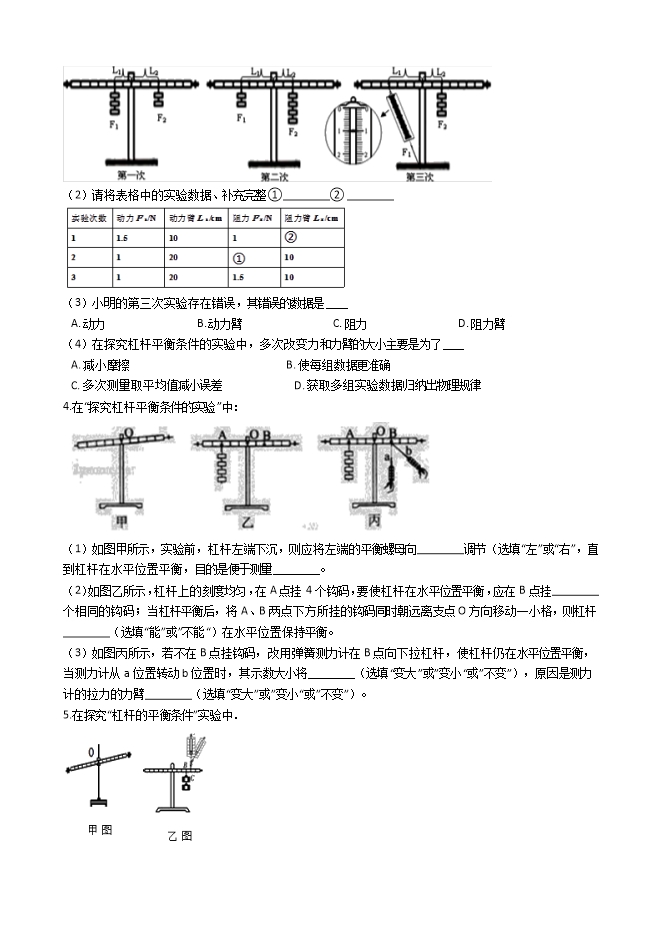

【内容简介】1.如图是小王利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验.(每个钩码重0.5N) (1)把B点处的钩码取下,在B点处施加一个竖直向下的拉力F=________N时,杠杆仍然在水平位置平衡.当拉力F向右倾斜时,仍要保持杠杆在水平位置平衡,拉力F的大小将________(选填“变大”“变小”或“不变”). (2)如果小王又进行了如图2所示的探究,考虑杠杆________的影响,发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时,则弹簧测力计的示数应大于________ N. 2.在“探究杠杆平衡条件的实验”中: (1)如图甲所示,实验前,杠杆左端下沉,则应将左端的平衡螺母向________调节(选填“左”或“右”,直到杠杆在水平位置平衡,目的是便于测量________.(2)如图乙所示,杠杆上的刻度均匀,在A点挂4个钩码,要使杠杆在水平位置平衡,应在B点挂________个相同的钩码;当杠杆平衡后,将A、B两点下方所挂的钩码同时朝远离支点O方向移动一小格,则杠杆________(选填“能”或”不能“)在水平位置保持平衡.(3)如图丙所示,若不在B点挂钩码,改用弹簧测力计在B点向下拉杠杆,使杠杆仍在水平位置平衡,当测力计从a位置转动b位置时,其示数大小将________.(4)如图丁所示,已知每个钩码重0.5N,杠杆上每小格长度为2cm,当弹簧测力计在C点斜向上拉(与水平方向成30°角)杠杆,使杠杆在水平位置平衡时,拉力F的力臂大小为________cm,弹簧测力计示数的大小为________N.3.在“探究杠杆的平衡条件”实验中,(1)应先调节杠杆两端的平衡螺母,使杠杆在________位置平衡,如发现杠杆左端偏高,则可将平衡螺母向________调节;如图是小明同学三次实验的情景,实验时所用的每个钩码重0.5N,杠杆上每一格长5cm,部分实验数据已记录在下表中。..........
部分内容预览
