2020年四川达州中考物理二轮题型突破课件：读图与作图题04.类型四 电和磁学作图

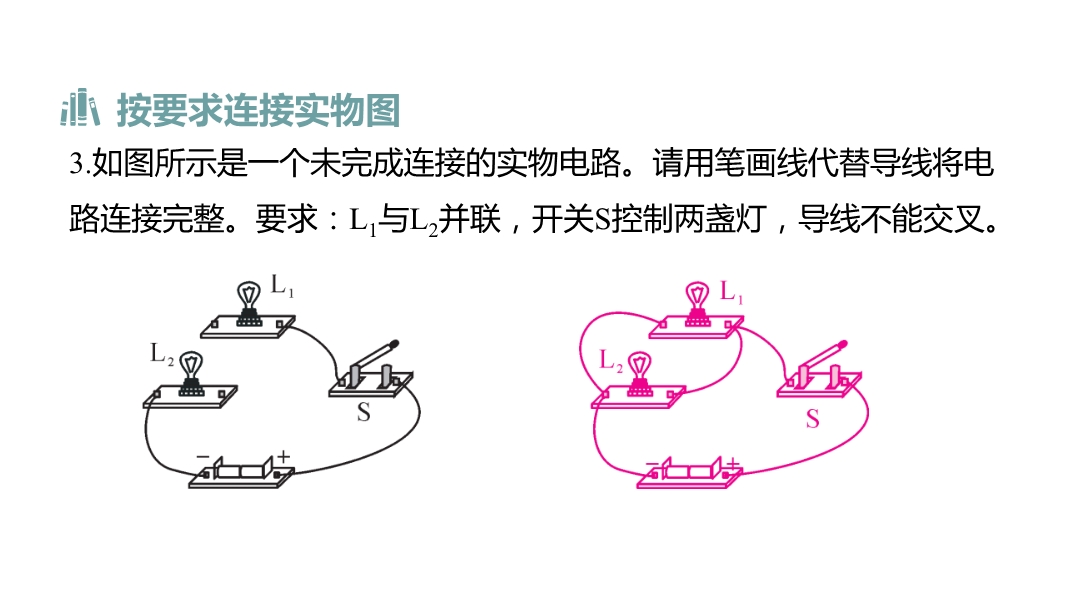

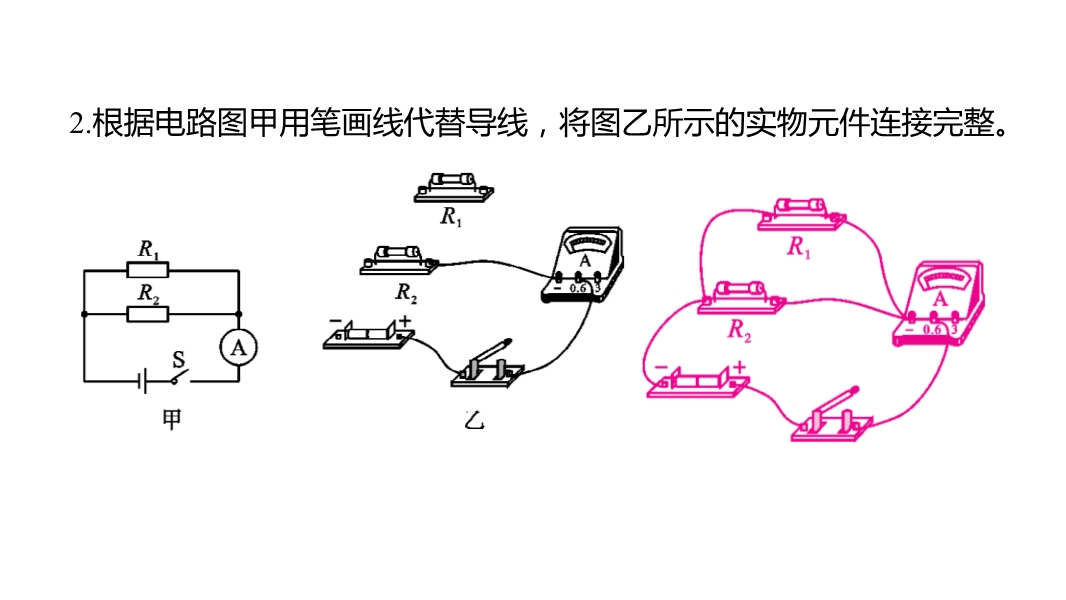

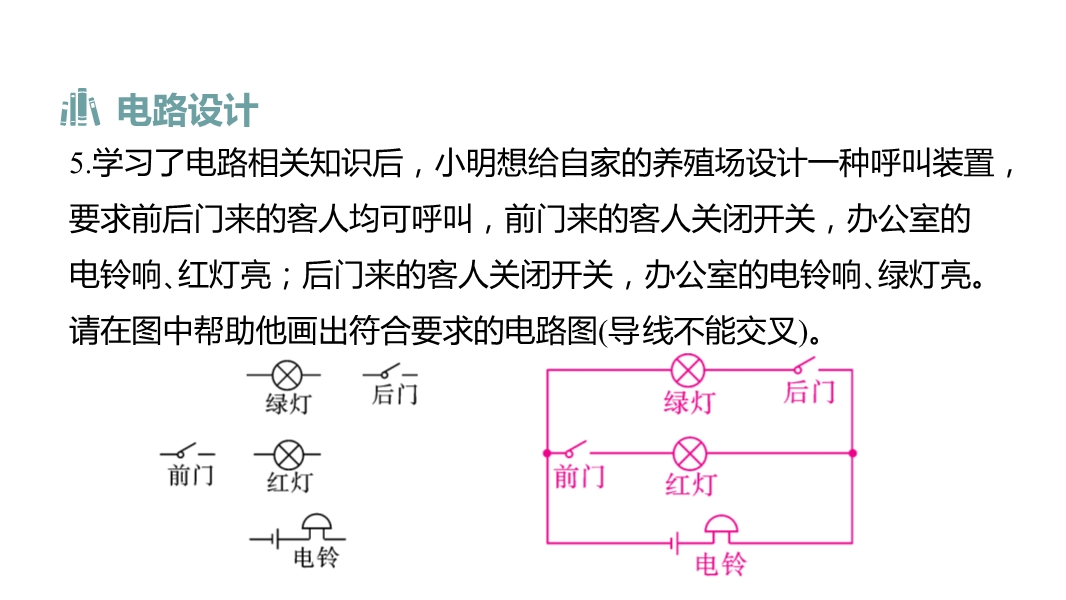

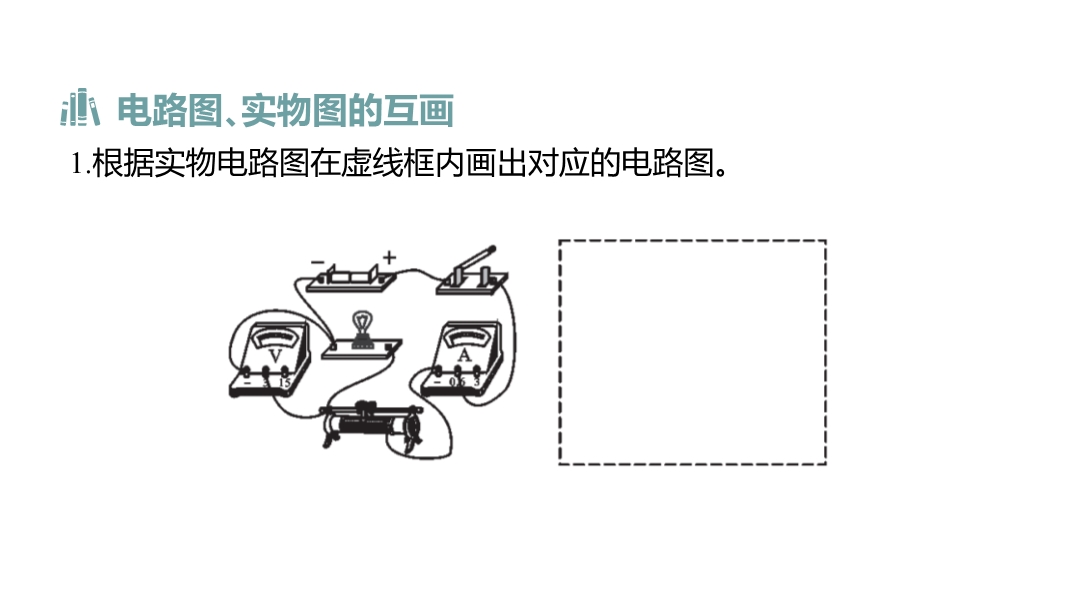

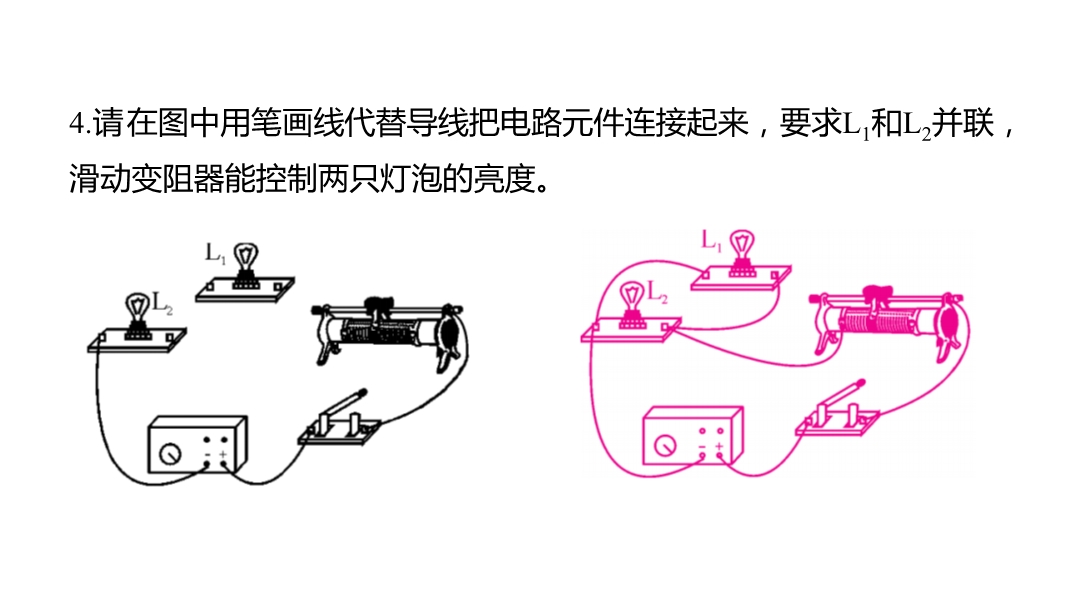

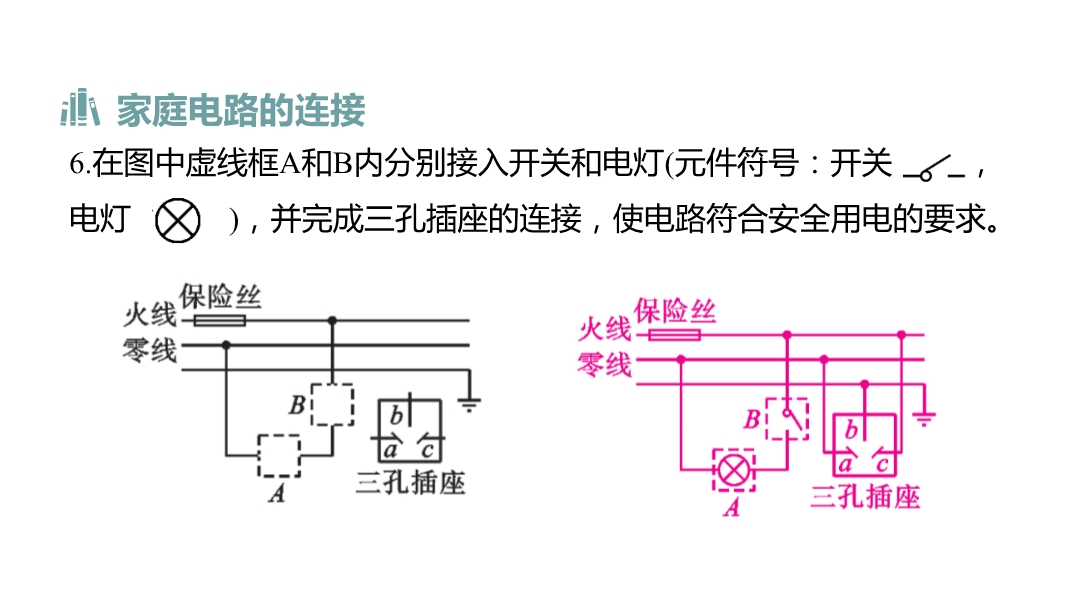

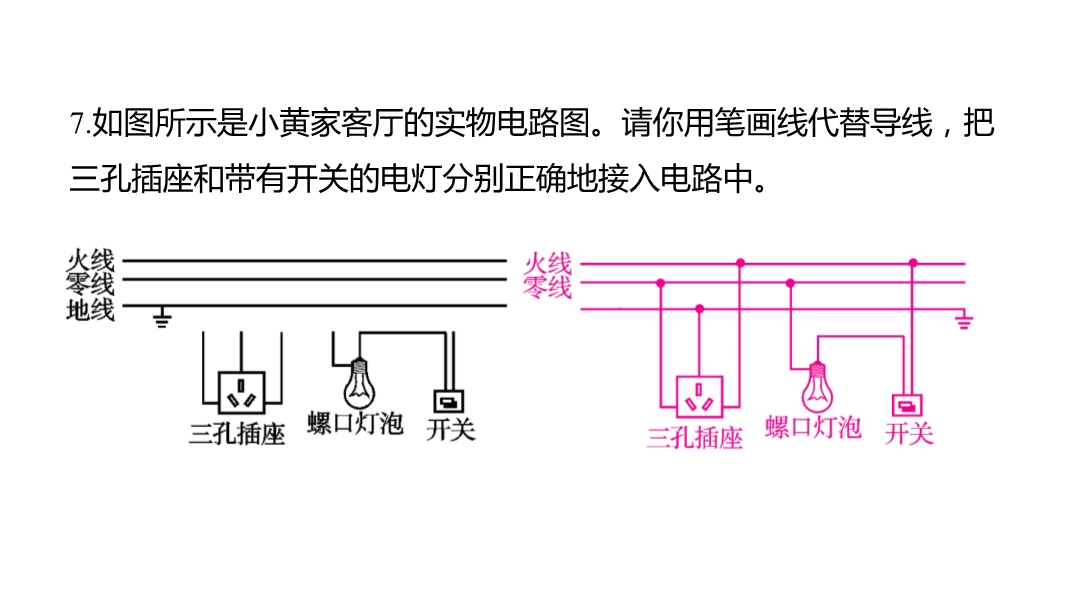

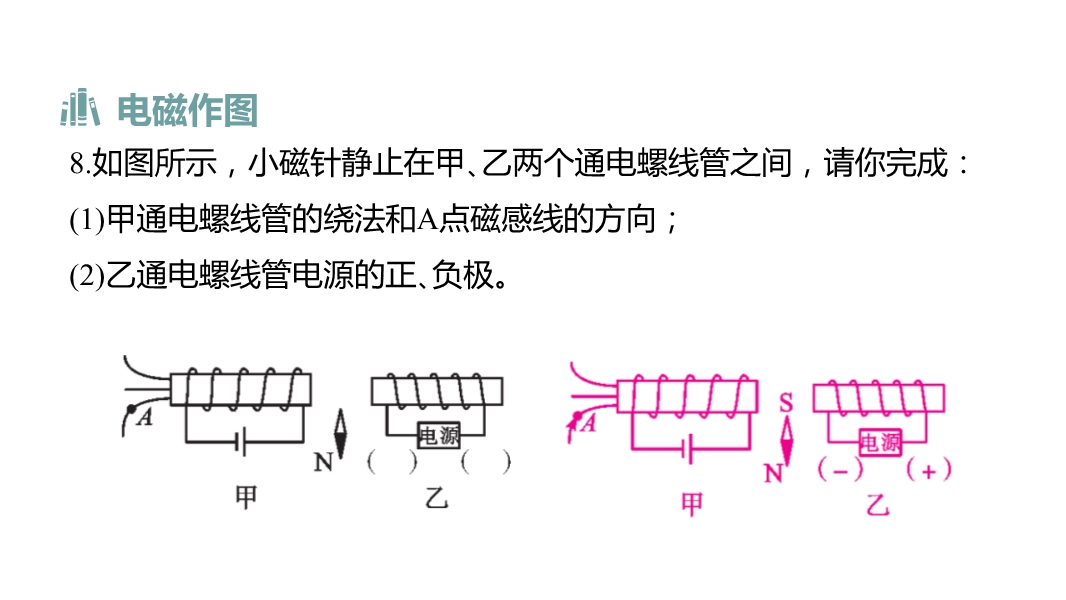

【内容简介】电路图､实物图的互画1.根据实物电路图在虚线框内画出对应的电路图。2.根据电路图甲用笔画线代替导线，将图乙所示的实物元件连接完整。按要求连接实物图3.如图所示是一个未完成连接的实物电路。请用笔画线代替导线将电路连接完整。要求：L1与L2并联，开关S控制两盏灯，导线不能交叉。4.请在图中用笔画线代替导线把电路元件连接起来，要求L1和L2并联，滑动变阻器能控制两只灯泡的亮度。电路设计5.学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响､红灯亮；后门来的客人关闭开关，办公室的电铃响､绿灯亮。请在图中帮助他画出符合要求的电路图(导线不能交叉)。........
