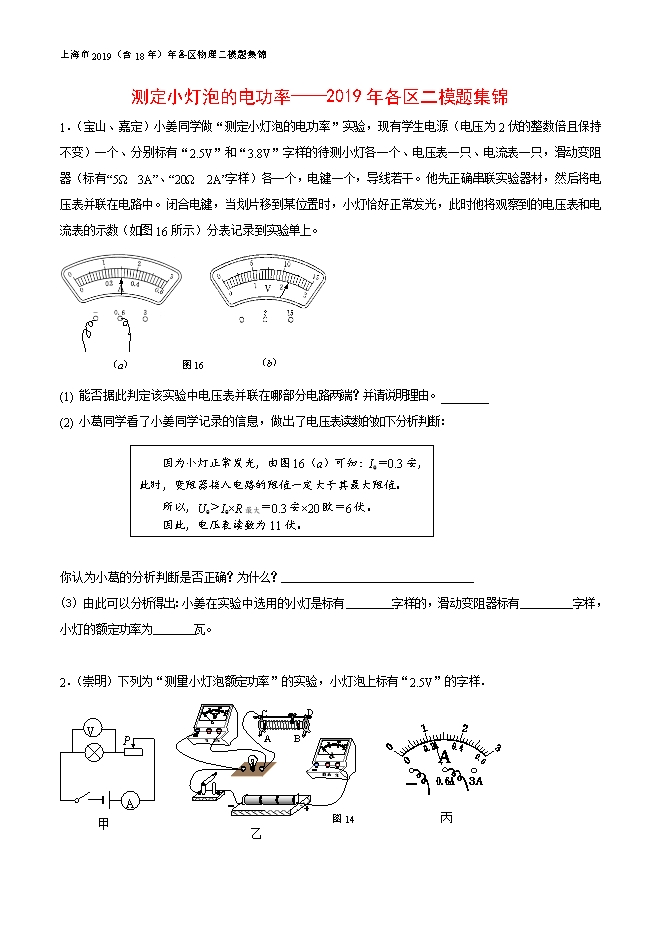

【内容简介】1．（宝山、嘉定）小姜同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）一个、分别标有“2.5V”和“3.8V”字样的待测小灯各一个、电压表一只、电流表一只，滑动变阻器（标有“5Ω  3A”、“20Ω  2A”字样）各一个，电键一个，导线若干。他先正确串联实验器材，然后将电压表并联在电路中。闭合电键，当划片移到某位置时，小灯恰好正常发光，此时他将观察到的电压表和电流表的示数（如图16所示）分表记录到实验单上。 (1) 能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。________(2) 小葛同学看了小姜同学记录的信息，做出了电压表读数的如下分析判断：你认为小葛的分析判断是否正确？为什么？_________________________________(3) 由此可以分析得出：小姜在实验中选用的小灯是标有________字样的，滑动变阻器标有_________字样，小灯的额定功率为_______瓦。【答案】（1）实验中电压表并联在滑动变阻器两端；由图16（a）可知：电压表示数只可能是2.2伏或11伏，而电源电压是2伏的整数倍，因此电压表不可能连接在电源两端；又因为小灯正常工作时的电压只可能是2.5伏或3.8伏（不等于2.2伏或11伏），因此电压表也不可能并联在小灯两端；所以电压表只可能并联在滑动变阻器两端。                 （2）小葛的分析判断是错误的；因为小灯正常发光时，由图16（a）可知：Ie＝0.3安，此时，变阻器接入电路的阻值一定不可能大于其最大阻值（只可能小于等于其最大阻值），所以，Ue≤Ie×R最大＝0.3安×20欧＝6伏。所以电压表的读数为2.2伏。                       （3）3.8V ； “20Ω  2A”  ；1.14。                            2．（崇明）下列为“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样． ① 请用笔线代替导线按照图14甲电路图（即向左移动变阻器滑片P，变阻器电阻变小）将图14乙中实物图连接完整．       ② 正确连接电路后，闭合电键，电压表示数为1V，小灯泡实际亮度       （选填“偏亮”、“正常发光”或“偏暗”）．③ 然后移动滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为      W．④ 替换图14乙所示装置中的一个电路元件，还能完成初中物理中至少两个电学实验，你认为替换的器材是         ．【答案】①见图（变阻器A接线柱与电流表“—”接线柱）；②偏暗；③0.6；④小灯泡。    .........
