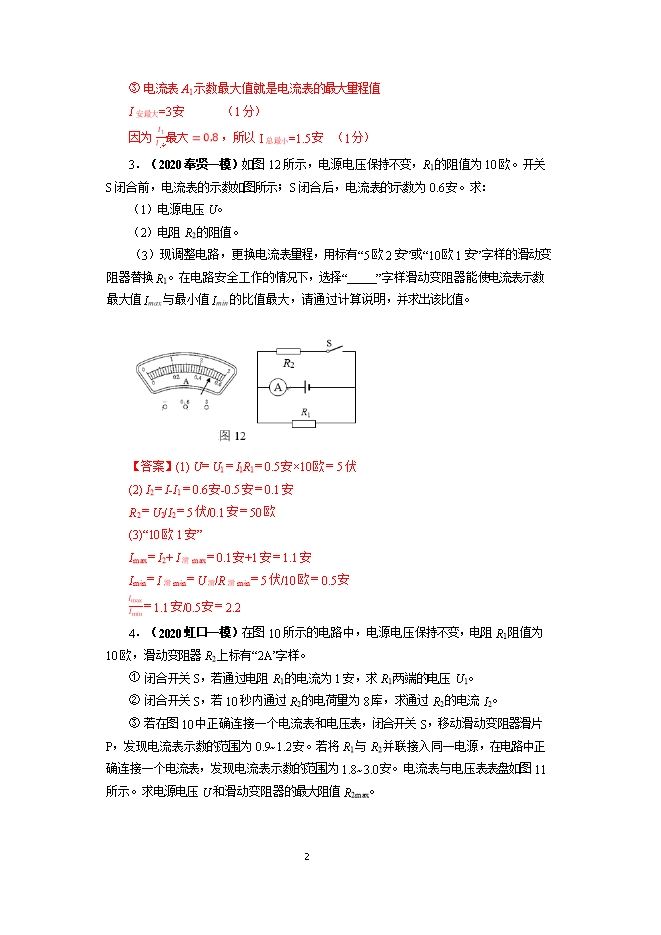

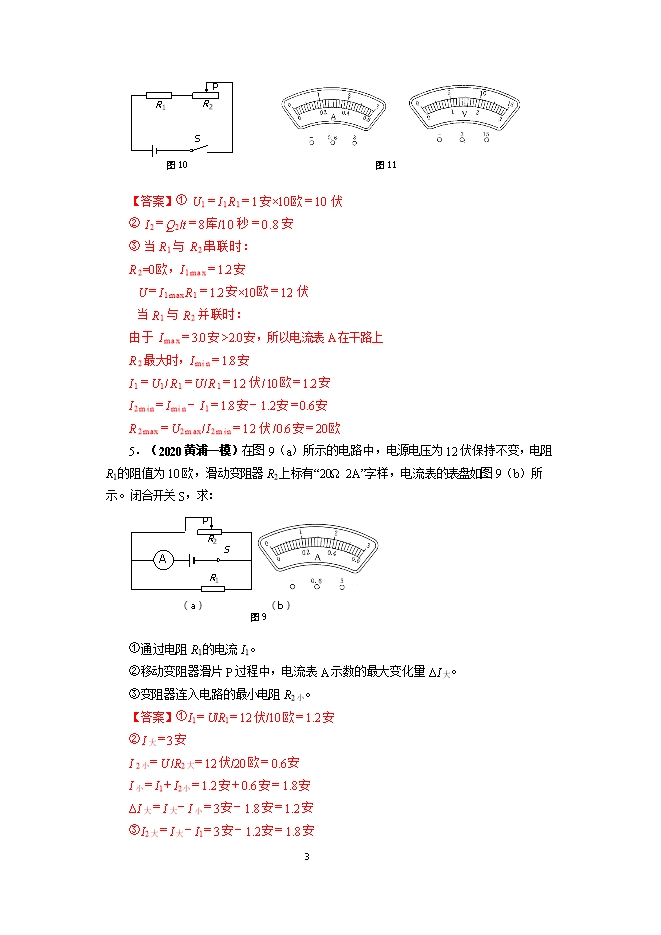

【内容简介】4．（2020虹口一模）在图10所示的电路中，电源电压保持不变，电阻R1阻值为10欧，滑动变阻器R2上标有“2A”字样。①闭合开关S，若通过电阻R1的电流为1安，求R1两端的电压U1。②闭合开关S，若10秒内通过R2的电荷量为8库，求通过R2的电流I2。③若在图10中正确连接一个电流表和电压表，闭合开关S，移动滑动变阻器滑片P，发现电流表示数的范围为0.9~1.2安。若将R1与R2并联接入同一电源，在电路中正确连接一个电流表，发现电流表示数的范围为1.8~3.0安。电流表与电压表表盘如图11所示。求电源电压U和滑动变阻器的最大阻值R2max。         图11         【答案】①U1＝I1R1＝1安×10欧＝10伏②I2＝Q2/t＝8库/10秒＝0.8安③当R1与R2串联时：R2=0欧，I1max＝1.2安   U＝I1maxR1＝1.2安×10欧＝12伏  当R1与R2并联时：由于Imax＝3.0安>2.0安，所以电流表A在干路上R2最大时，Imin＝1.8安I1＝U1/R1＝U/R1＝12伏/10欧＝1.2安I2min＝Imin－I1＝1.8安－1.2安＝0.6安R2max＝U2max/I2min＝12伏/0.6安＝20欧  5．（2020黄浦一模）在图9（a）所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω  2A”字样，电流表的表盘如图9（b）所示。闭合开关S，求：
