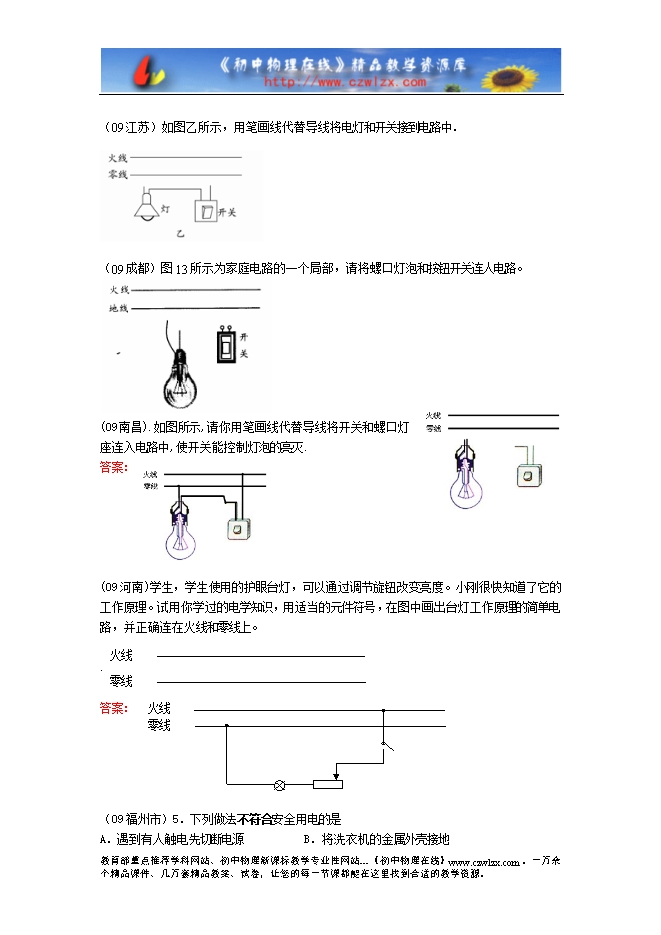

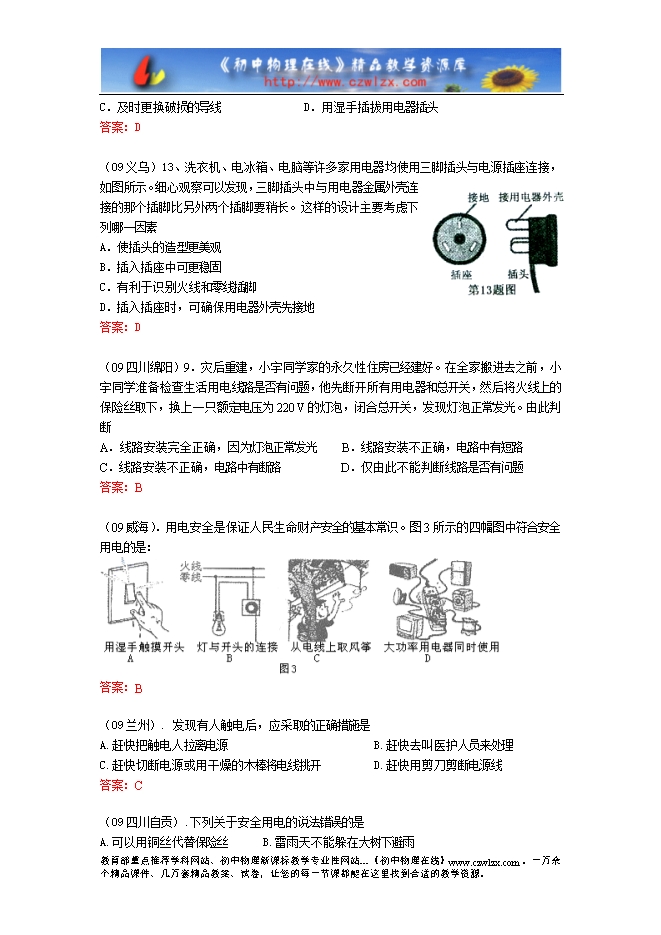

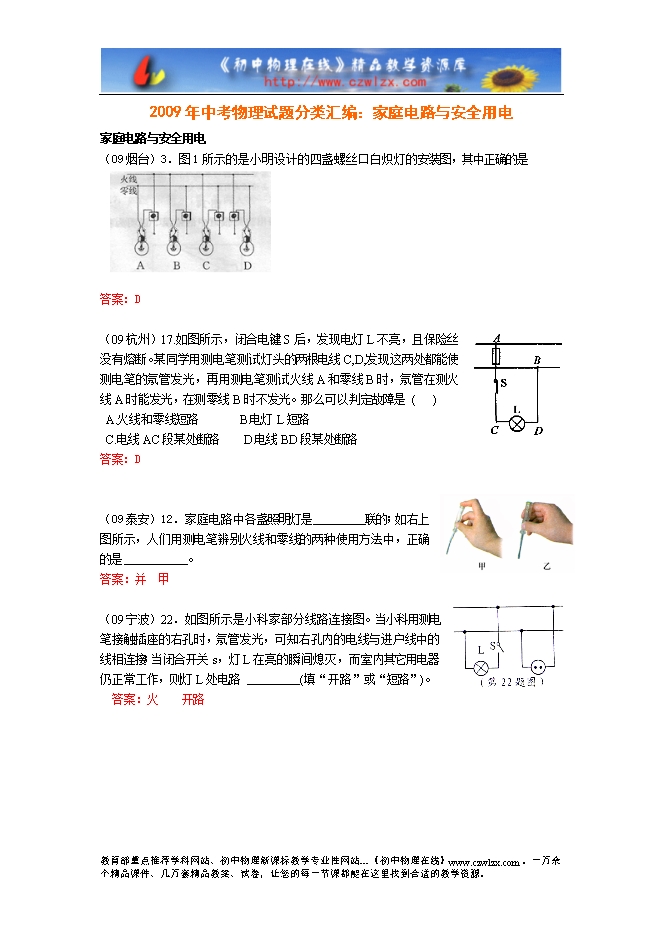

【内容简介】（09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是 答案：D （09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 ( ) A.火线和零线短路 B.电灯L短路 C.电线AC段某处断路 D.电线BD段某处断路 答案：D （09泰安）12．家庭电路中各盏照明灯是 　　 联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 。 答案：并 甲 （09宁波）22．如图所示是小科家部分线路连接图。当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的 线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“开路”或“短路”)。 答案：火 开路 （09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中． （09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。 (09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭. 答案： (09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。小刚很快知道了它的工作原理。试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。 . 答案： （09福州市）5．下列做法不符合安全用电的是 A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地 C．及时更换破损的导线 D．用湿手插拔用电器插头 答案：D （09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素 A．使插头的造型更美观 B．插入插座中可更稳固 C．有利于识别火线和零线插脚 D．插入插座时，可确保用电器外壳先接地 答案：D ......... ? ? ?
