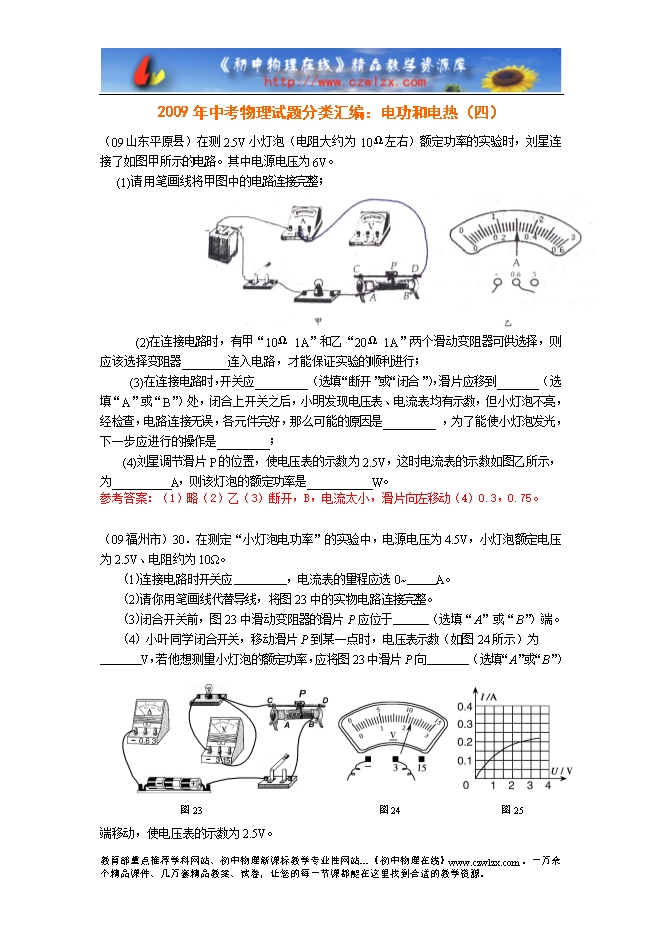

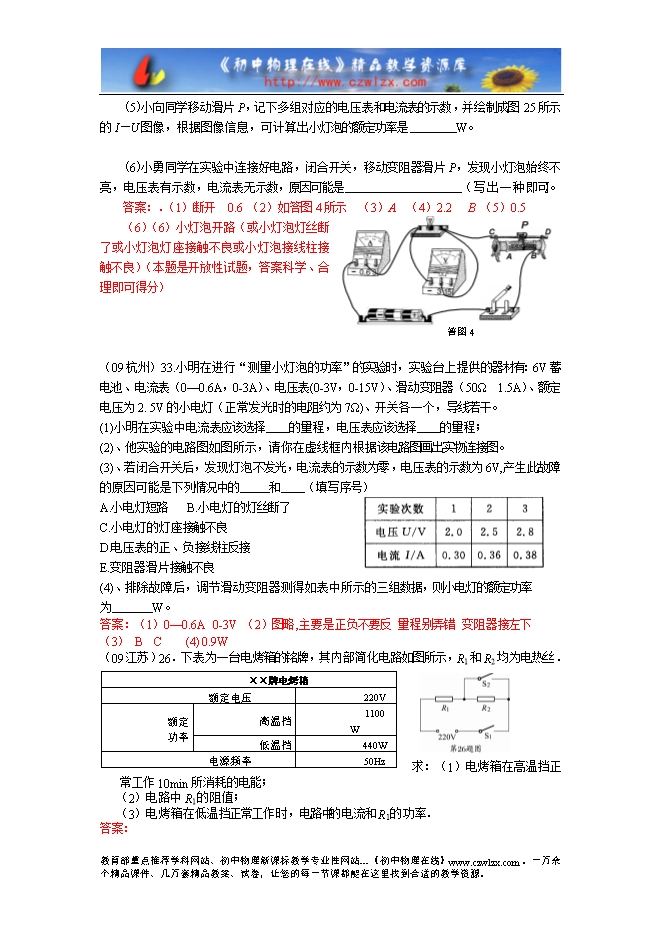

【内容简介】（09山东平原县）在测2.5V小灯泡（电阻大约为 10Ω左右）额定功率的实验时，刘星连接了如图甲所示的电路。其中电源电压为6V。 (1)请用笔画线将甲图中的电路连接完整； (2)在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器________连入电路，才能保证实验的顺利进行； (3)在连接电路时，开关应_________（选填“断开”或“闭合”），滑片应移到_______（选填“A”或“B”）处，闭合上开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是_________ ，为了能使小灯泡发光，下一步应进行的操作是_________； (4)刘星调节滑片P的位置，使电压表的示数为2.5V，这时电流表的示数如图乙所示，为__________A，则该灯泡的额定功率是___________W。 参考答案：（1）略（2）乙（3）断开，B，电流太小，滑片向左移动（4）0.3，0.75。 （09福州市）30．在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。 (1)连接电路时开关应 ，电流表的量程应选0~ A。 (2)请你用笔画线代替导线，将图23中的实物电路连接完整。 (3)闭合开关前，图23中滑动变阻器的滑片P应位于 （选填“A”或“B”）端。 (4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图24所示）为 V，若他想测量小灯泡的额定功率，应将图23中滑片P向 　 （选填“A”或“B”）端移动，使电压表的示数为2.5V。 (5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 W。 (6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是 （写出一种即可）。 答案：．（1）断开 0.6 （2）如答图4所示 （3）A （4）2.2 B （5）0.5 （6）（6）小灯泡开路（或小灯泡灯丝断了或小灯泡灯座接触不良或小灯泡接线柱接触不良）（本题是开放性试题，答案科学、合理即可得分） ....... ? ? ?
