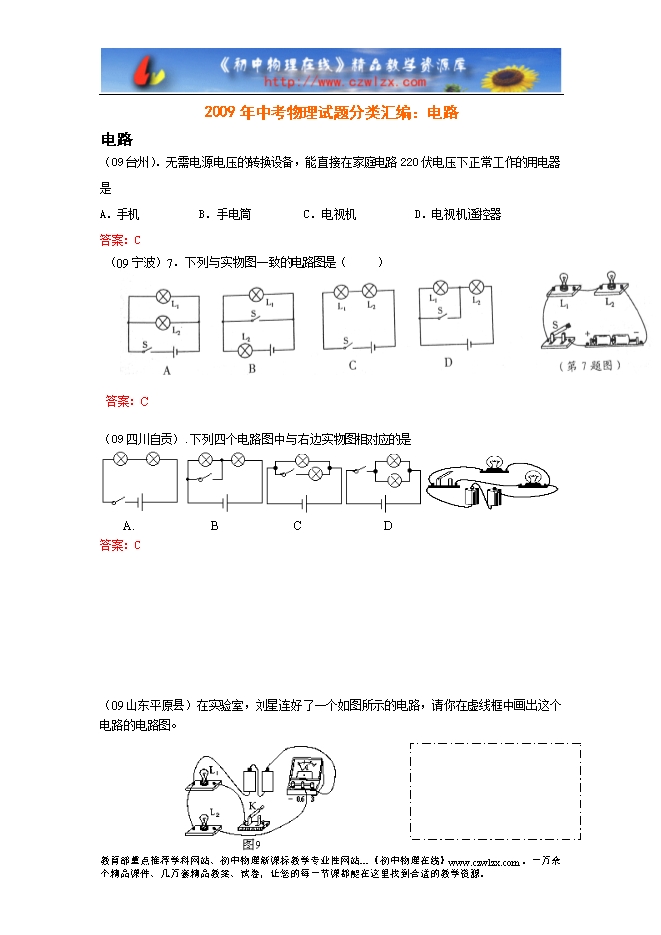

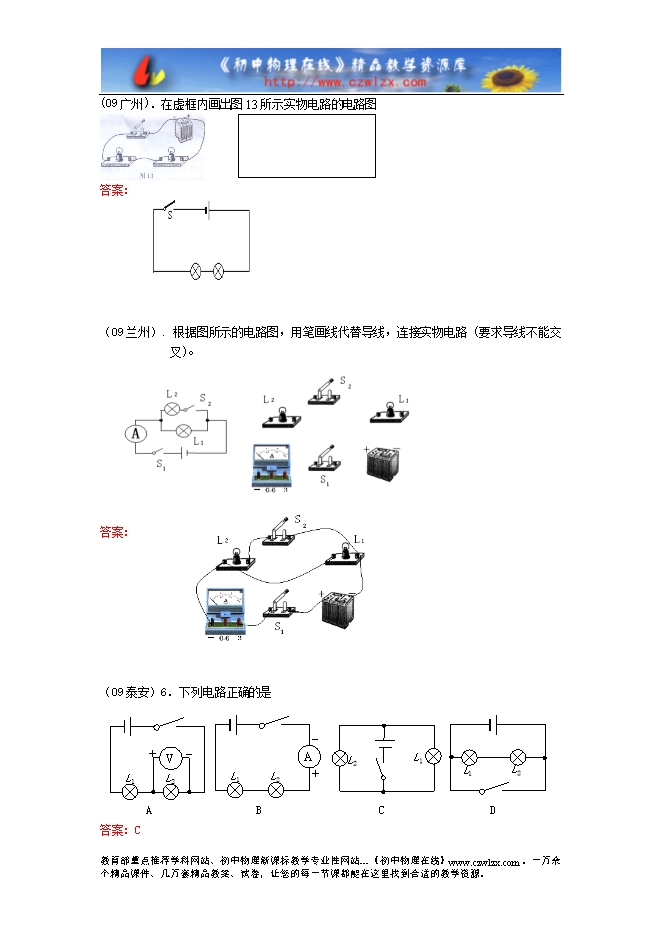

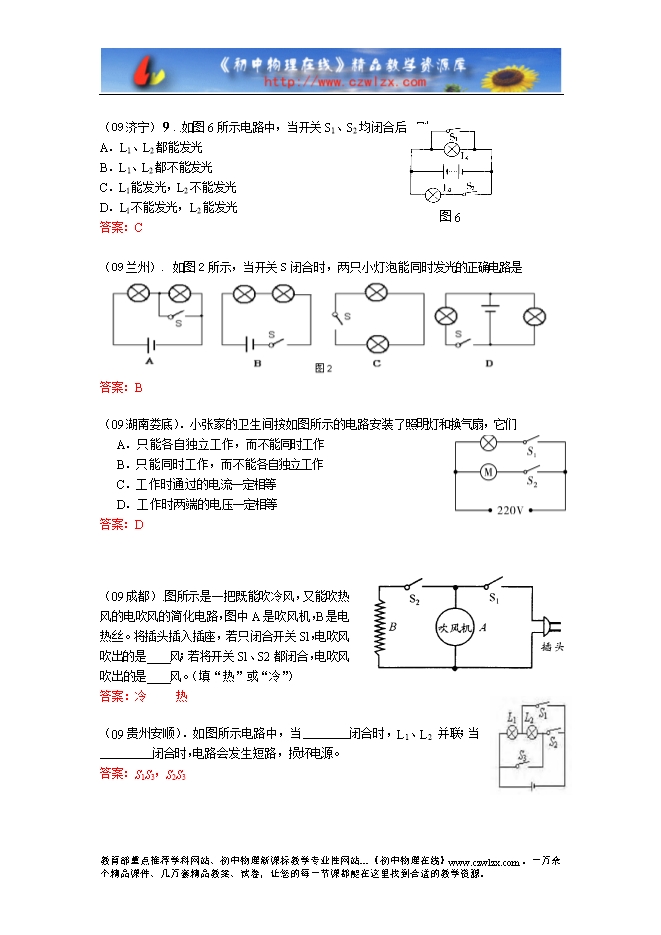

【内容简介】（09台州）．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是 A．手机 B．手电筒 C．电视机 D．电视机遥控器 答案：C （09宁波）7．下列与实物图一致的电路图是（ ） 答案：C （09四川自贡）.下列四个电路图中与右边实物图相对应的是 A. B C D 答案：C （09山东平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。 (09广州)．在虚框内画出图13所示实物电路的电路图 答案： （09兰州）. 根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。 答案： （09泰安）6．下列电路正确的是 答案：C （09济宁）９..如图6所示电路中，当开关S1、S2均闭合后，则 A．L1、L2都能发光 B．L1、L2都不能发光 C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光 答案：C （09兰州）. 如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是 答案：B （09湖南娄底）．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 A．只能各自独立工作，而不能同时工作 B．只能同时工作，而不能各自独立工作 C．工作时通过的电流一定相等 D．工作时两端的电压一定相等 答案：D .......... ? ? ?
