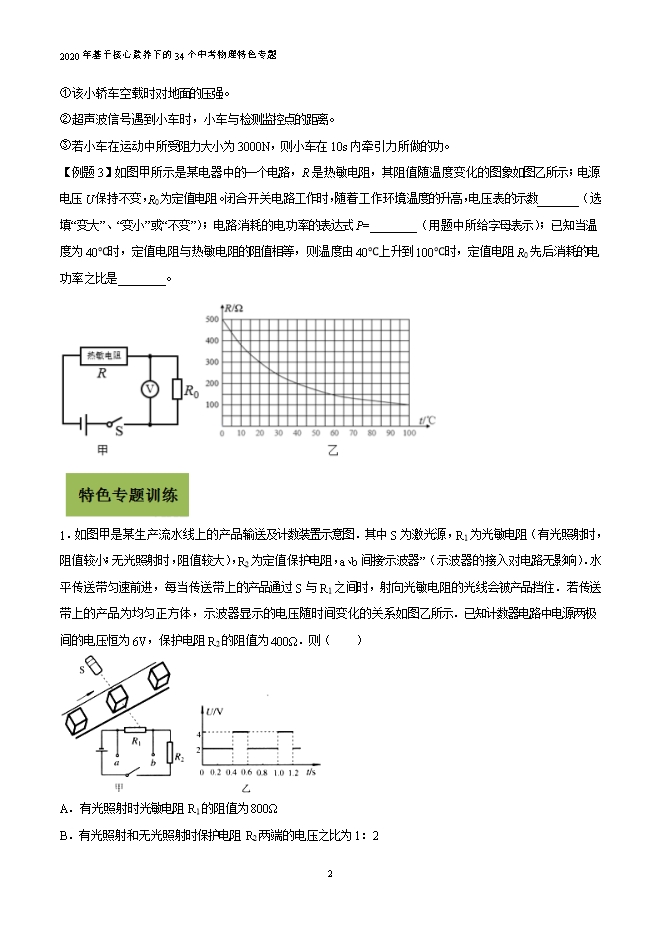

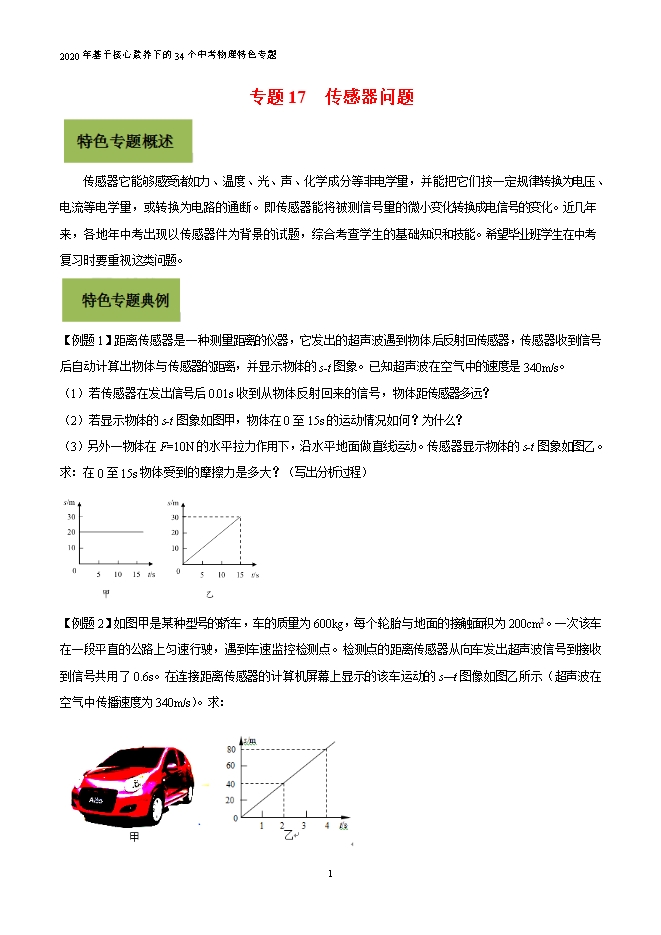

【内容简介】传感器它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按一定规律转换为电压、电流等电学量，或转换为电路的通断。即传感器能将被测信号量的微小变化转换成电信号的变化。近几年来，各地年中考出现以传感器件为背景的试题，综合考查学生的基础知识和技能。希望毕业班学生在中考复习时要重视这类问题。【例题1】距离传感器是一种测量距离的仪器，它发出的超声波遇到物体后反射回传感器，传感器收到信号后自动计算出物体与传感器的距离，并显示物体的s-t图象。已知超声波在空气中的速度是340m/s。（1）若传感器在发出信号后0.01s收到从物体反射回来的信号，物体距传感器多远？（2）若显示物体的s-t图象如图甲，物体在0至15s的运动情况如何？为什么？（3）另外一物体在F=10N的水平拉力作用下，沿水平地面做直线运动。传感器显示物体的s-t图象如图乙。求：在0至15s物体受到的摩擦力是多大？（写出分析过程）【例题2】如图甲是某种型号的轿车，车的质量为600kg，每个轮胎与地面的接触面积为200cm2。一次该车在一段平直的公路上匀速行驶，遇到车速监控检测点。检测点的距离传感器从向车发出超声波信号到接收到信号共用了0.6s。在连接距离传感器的计算机屏幕上显示的该车运动的s—t图像如图乙所示（超声波在空气中传播速度为340m/s）。求：①该小轿车空载时对地面的压强。②超声波信号遇到小车时，小车与检测监控点的距离。③若小车在运动中所受阻力大小为3000N，则小车在10s内牵引力所做的功。【例题3】如图甲所示是某电器中的一个电路，R是热敏电阻，其阻值随温度变化的图象如图乙所示；电源电压U保持不变，R0为定值电阻。闭合开关电路工作时，随着工作环境温度的升高，电压表的示数_______（选填“变大”、“变小”或“不变”）；电路消耗的电功率的表达式P=________（用题中所给字母表示）；已知当温度为40℃时，定值电阻与热敏电阻的阻值相等，则温度由40℃上升到100℃时，定值电阻R0先后消耗的电功率之比是________。
