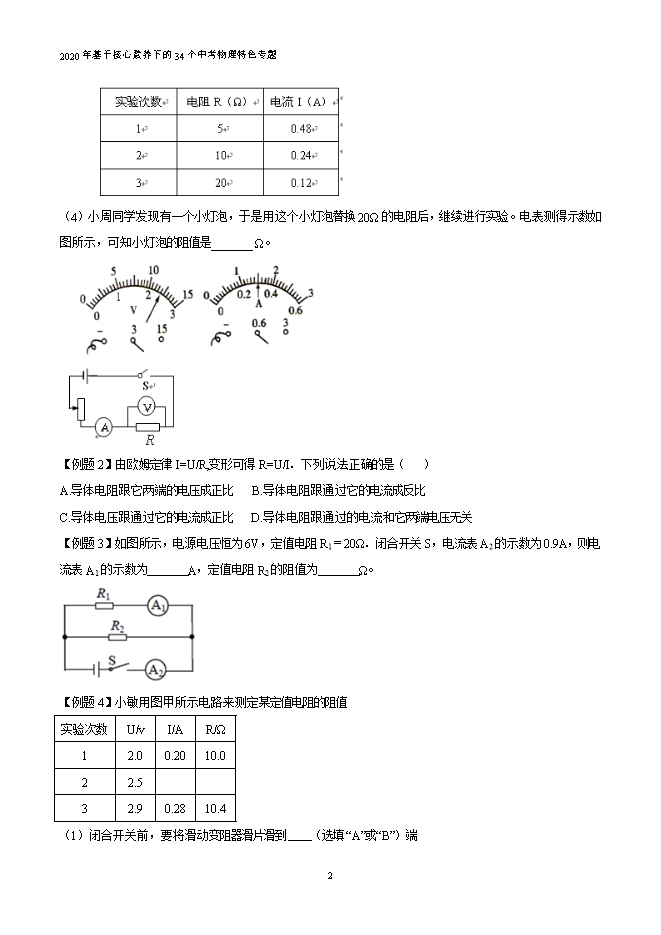

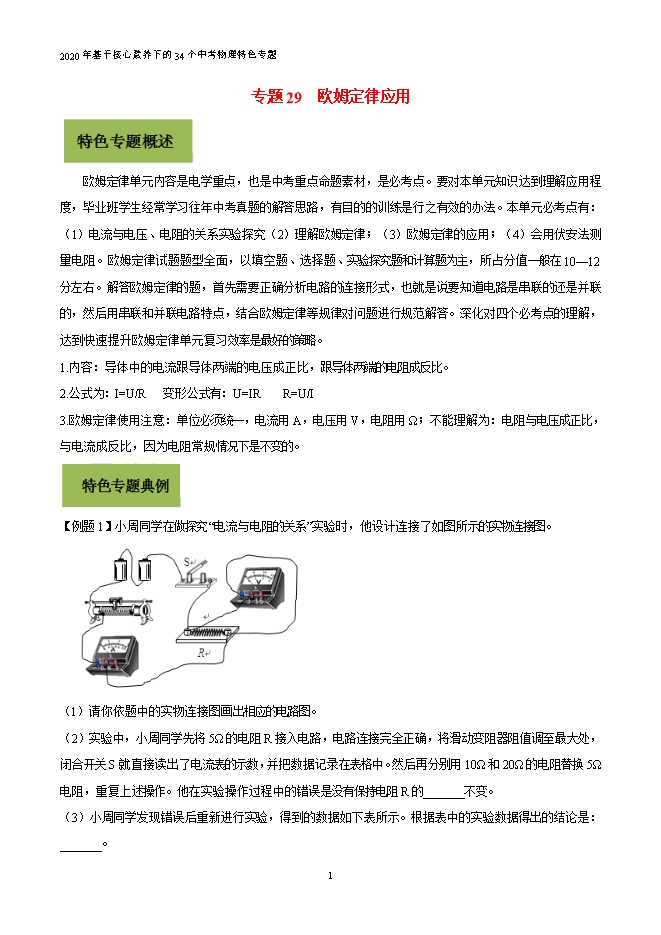

【内容简介】欧姆定律单元内容是电学重点，也是中考重点命题素材，是必考点。要对本单元知识达到理解应用程度，毕业班学生经常学习往年中考真题的解答思路，有目的的训练是行之有效的办法。本单元必考点有：（1）电流与电压、电阻的关系实验探究（2）理解欧姆定律；（3）欧姆定律的应用；（4）会用伏安法测量电阻。欧姆定律试题题型全面，以填空题、选择题、实验探究题和计算题为主，所占分值一般在10—12分左右。解答欧姆定律的题，首先需要正确分析电路的连接形式，也就是说要知道电路是串联的还是并联的，然后用串联和并联电路特点，结合欧姆定律等规律对问题进行规范解答。深化对四个必考点的理解，达到快速提升欧姆定律单元复习效率是最好的策略。1.内容：导体中的电流跟导体两端的电压成正比，跟导体两端的电阻成反比。2.公式为：I=U/R   变形公式有：U=IR    R=U/I3.欧姆定律使用注意：单位必须统一，电流用A，电压用V，电阻用Ω；不能理解为：电阻与电压成正比，与电流成反比，因为电阻常规情况下是不变的。【例题1】小周同学在做探究“电流与电阻的关系”实验时，他设计连接了如图所示的实物连接图。  （1）请你依题中的实物连接图画出相应的电路图。（2）实验中，小周同学先将5Ω的电阻R接入电路，电路连接完全正确，将滑动变阻器阻值调至最大处，闭合开关S就直接读出了电流表的示数，并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻，重复上述操作。他在实验操作过程中的错误是没有保持电阻R的_______不变。（3）小周同学发现错误后重新进行实验，得到的数据如下表所示。根据表中的实验数据得出的结论是：_______。     （4）小周同学发现有一个小灯泡，于是用这个小灯泡替换20Ω的电阻后，继续进行实验。电表测得示数如图所示，可知小灯泡的阻值是_______ Ω。 【答案】（1）如图所示（2）电压（3）电压一定时，通过导体的电流与导体的电阻成反比（4）8【解析】（1）根据实物图，滑动变阻器、电流表、定值电阻R、开关和电源串联组成闭合回路，电压表与定值电阻R并联，画出其电路原理图如上图所示。（2）流过导体的电流与导体两端的电压和导体的电阻两个因素有关，要利用控制变量法探究电流与电阻的关系，就必须保持电阻两端的电压不变。（3）在保持电压一定时，得到题中记录的表格，根据表格数据发现，每次实验的电流值与电阻值的乘积一定，即IR=2.4V（不变），可得出结论，电压一定时，通过导体的电流与导体的电阻成反比。（4）根据电表读数可得，灯泡两端电压U=2.4V，流过灯泡的电流I=0.3A，所以小灯泡的阻值R=U/I=2.4V/0.3A=8Ω。
