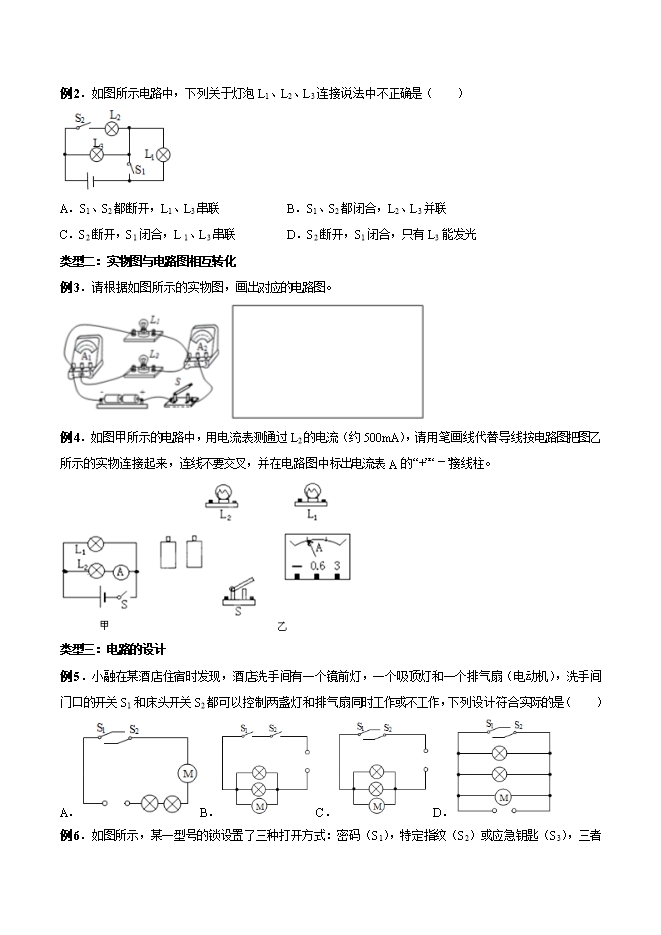

【内容简介】1.     电路识别的四种方法：（1）电流法：判断电流流经的路径是一条还是多条，如果是一条则是串联，如果电流流到某个位置开流，则是并联； （2）断路法：使电路中任一用电器与电路断开，如果其他的用电器都不能工作，则这些用电器是串联；若对其他用电器没有影响，则所有用电器并联；（3）去表法：如果电路中有电压表和电流表，可以将电压表相当于断路，将电流表相当于短路； （4）节点法：电路中两条或者两条以上支路的交叉点称为节点，利用节点排列的规范化作成等效电路图来识别电路的方法叫节点法。2.     实物图与电路图转化的步骤：（1）根据电流的流向，判断是串联还是并联，如果是并联，则接着判断出哪些元件在干路，哪些元件在支路，同一条支路的元件用同一序号标记；（2）根据先串后并的原则，从电源的正极出发，沿电流的方向先选择一条元件较多的支路进行转化；（3）在分流点和汇合点再补接其他支路。 类型一：电路的识别例1．如图所示，电冰箱的压缩机由一个温控开关S1自动控制。当温度高于设定温度时，S1自动闭合，温度低于设定温度时，S1自动断开；冷藏室中的照明灯是由开关S2控制，冰箱门开时S2闭合，冰箱门关时S2断开。下列说法正确的是（　　）A．照明灯和压缩机是串联的                  B．照明灯和压缩机是并联的   C．电冰箱门关上后，照明灯亮              D．当温度低于设定温度时，压缩机开始工作
