2020届人教版九年级物理同步培优学案练习:专题16.2 串并联电路的电压的规律(原卷版和解析版)

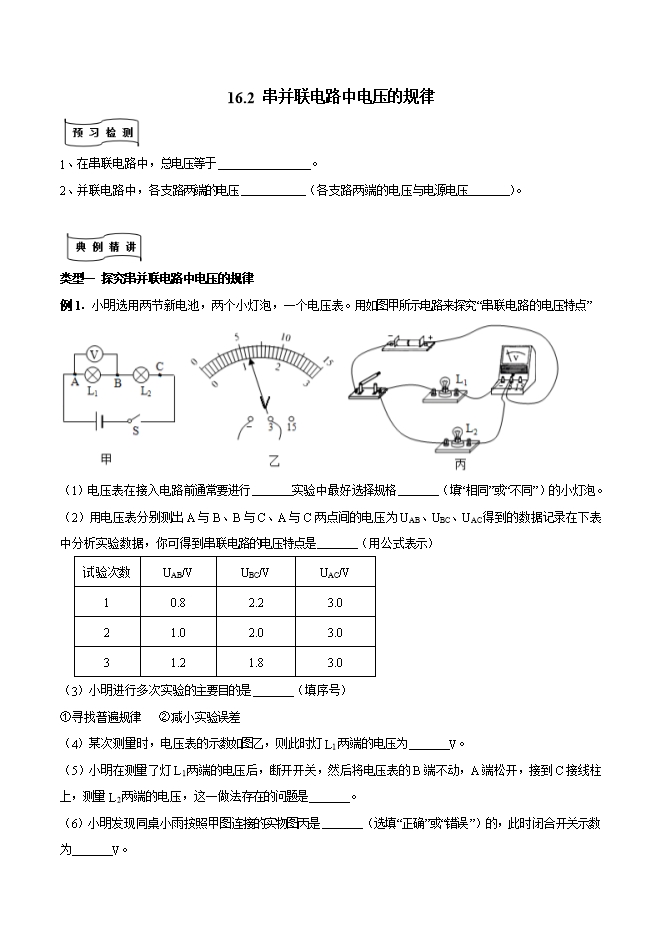

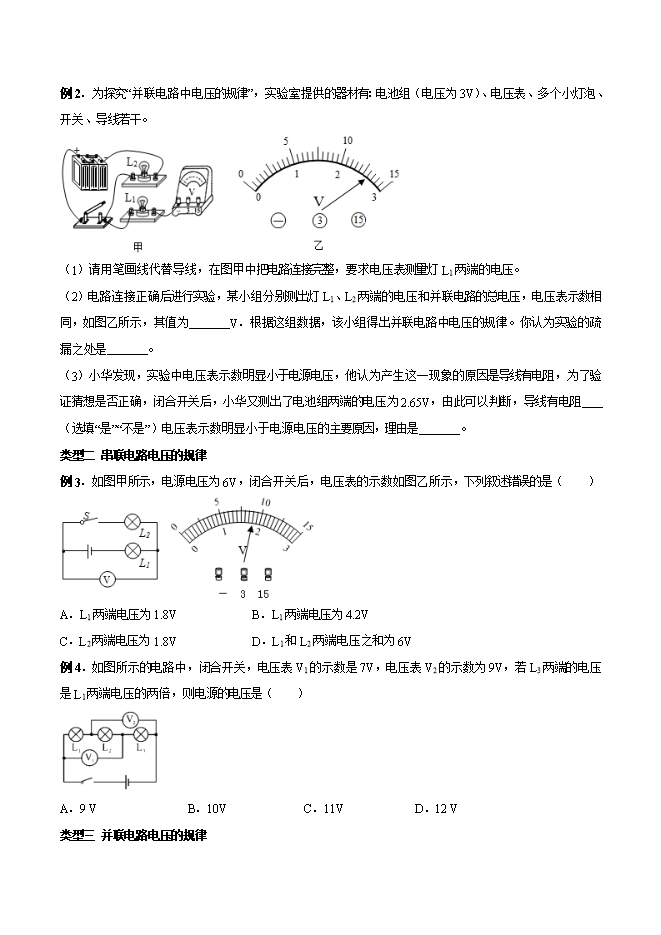

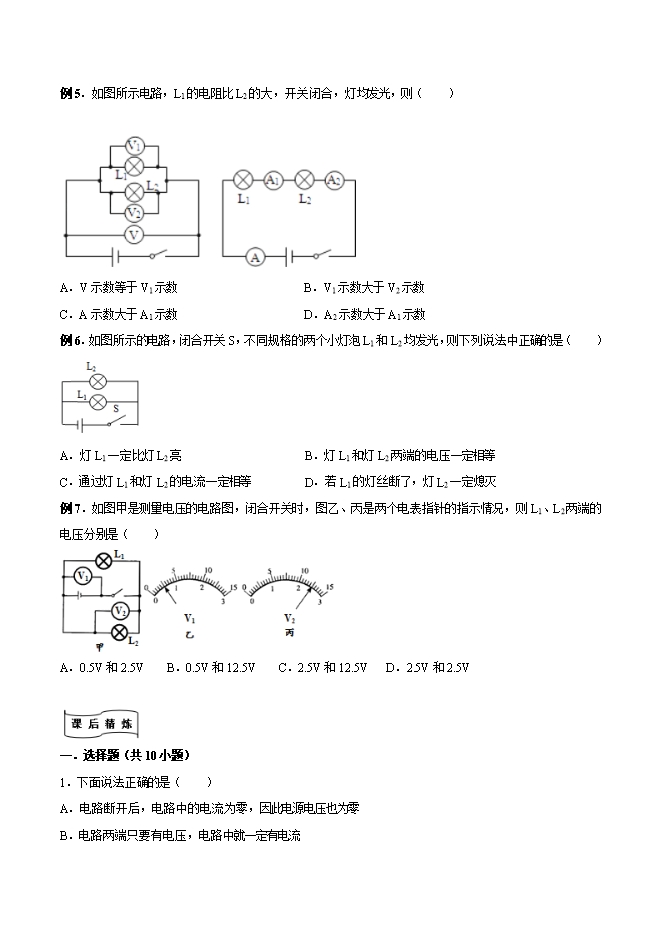

【内容简介】1、在串联电路中,总电压等于 各部分电路两端的电压之和 。2、并联电路中,各支路两端的电压等于总电压 (各支路两端的电压与电源电压 相等 )。 类型一探究串并联电路中电压的规律例1.小明选用两节新电池,两个小灯泡,一个电压表。用如图甲所示电路来探究“串联电路的电压特点”(1)电压表在接入电路前通常要进行 试触 实验中最好选择规格 不同 (填“相同”或“不同”)的小灯泡。(2)用电压表分别测出A与B、B与C、A与C两点间的电压为UAB、UBC、UAC得到的数据记录在下表中分析实验数据,你可得到串联电路的电压特点是 UAC=UAB+UBC (用公式表示)试验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0(3)小明进行多次实验的主要目的是 ① (填序号)①寻找普遍规律 ②减小实验误差(4)某次测量时,电压表的示数如图乙,则此时灯L1两端的电压为 1.2 V。(5)小明在测量了灯L1两端的电压后,断开开关,然后将电压表的B端不动,A端松开,接到C接线柱上,测量L2两端的电压,这一做法存在的问题是 电压表正负接线柱接反 。(6)小明发现同桌小雨按照甲图连接的实物图丙是 错误 (选填“正确”或“错误”)的,此时闭合开关示数为 3 V。【答案】(1)试触;不同;(2)UAC=UAB+UBC;(3)①;(4)1.2;(5)电压表正负接线柱接反;(6)错误;3。【解析】(1)电压表在接入电路前通常要进行试触;探究串联电路的电压特点,为了寻找规律,实验中最好选择规格不同的小灯泡进行实验,结果更具代表性。(2)AB两点间的电压为L1两端的电压,CD两点间的电压为L2两端的电压,AD两点间的电压为电路两端的总电压。由表中的数据可以看出:UAC=UAB+UBC,因此可以得出:串联电路两端的总电压等于各串联电阻两端的电压之和。(3)小明进行多次实验的主要目的是寻找普遍规律,答案①。(4)由实物电路可知,电压表选用小量程,分度值为0.1V,由图乙可知电压表的示数为1.2V;(5)如图,测量了灯L1两端的电压后,如果将电压表的B端不动,A端松开,接到C接线柱上,测量L2的电压,这样电流从电压表的“﹣”接线柱流入,从“+”接线柱流出了,电压表的正负接线柱接反了。(6)小明发现同桌小雨按照甲图连接的实物图丙是错误的,因为把电压表串联在电路中;此时闭合开关电压表示数为电源电压3V。例2.为探究“并联电路中电压的规律”,实验室提供的器材有:电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。
