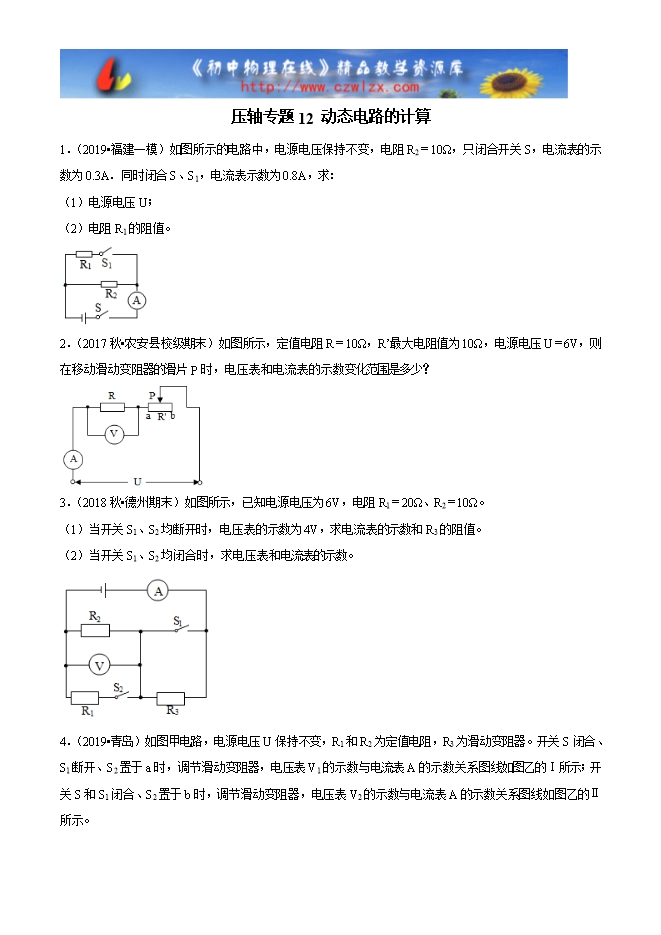

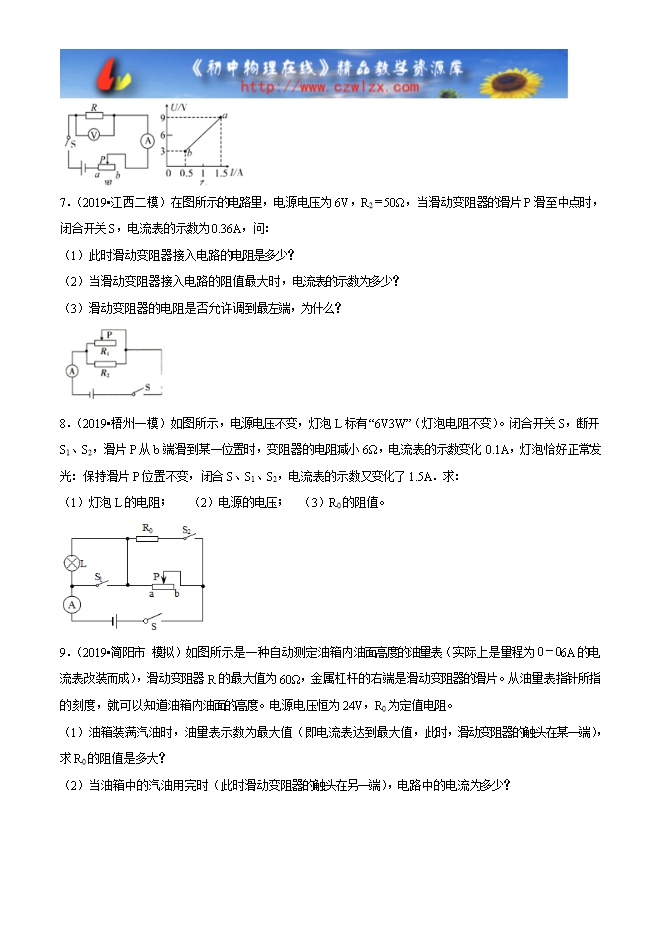

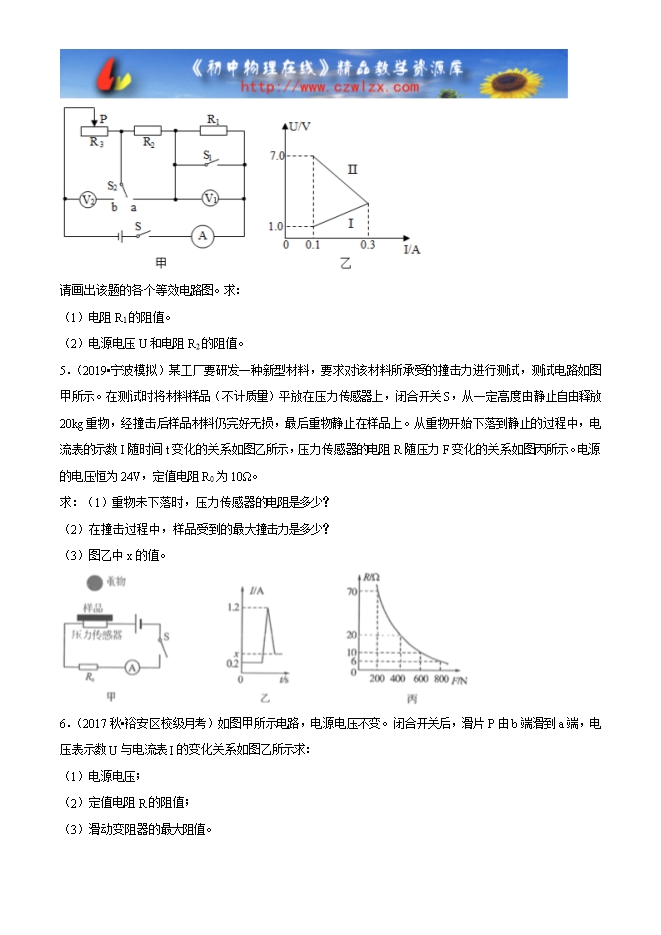

【内容简介】1．（2019•福建一模）如图所示的电路中，电源电压保持不变，电阻R2＝10Ω，只闭合开关S，电流表的示数为0.3A．同时闭合S、S1，电流表示数为0.8A，求：（1）电源电压U；（2）电阻R1的阻值。2．（2017秋•农安县校级期末）如图所示，定值电阻R＝10Ω，R’最大电阻值为10Ω，电源电压U＝6V，则在移动滑动变阻器的滑片P时，电压表和电流表的示数变化范围是多少？3．（2018秋•德州期末）如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω。（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值。（2）当开关S1、S2均闭合时，求电压表和电流表的示数。4．（2019•青岛）如图甲电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。
