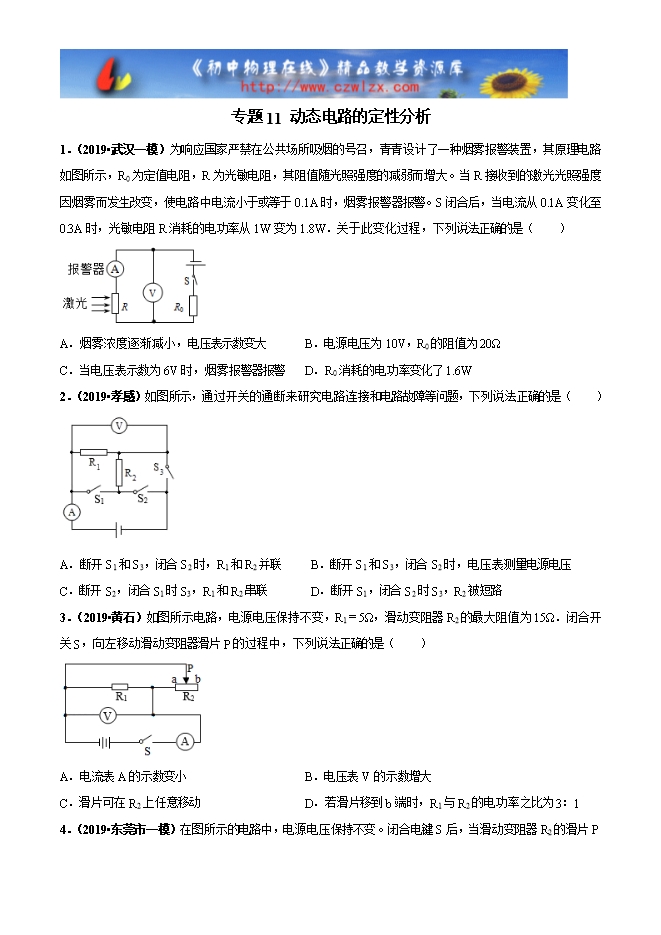

【内容简介】1．（2019•武汉一模）为响应国家严禁在公共场所吸烟的号召，青青设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当R接收到的激光光照强度因烟雾而发生改变，使电路中电流小于或等于0.1A时，烟雾报警器报警。S闭合后，当电流从0.1A变化至0.3A时，光敏电阻R消耗的电功率从1W变为1.8W．关于此变化过程，下列说法正确的是（　　）A．烟雾浓度逐渐减小，电压表示数变大       B．电源电压为10V，R0的阻值为20Ω C．当电压表示数为6V时，烟雾报警器报警     D．R0消耗的电功率变化了1.6W2．（2019•孝感）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（　　）A．断开S1和S3，闭合S2时，R1和R2并联       B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联        D．断开S1，闭合S2时S3，R2被短路3．（2019•黄石）如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（　　）
