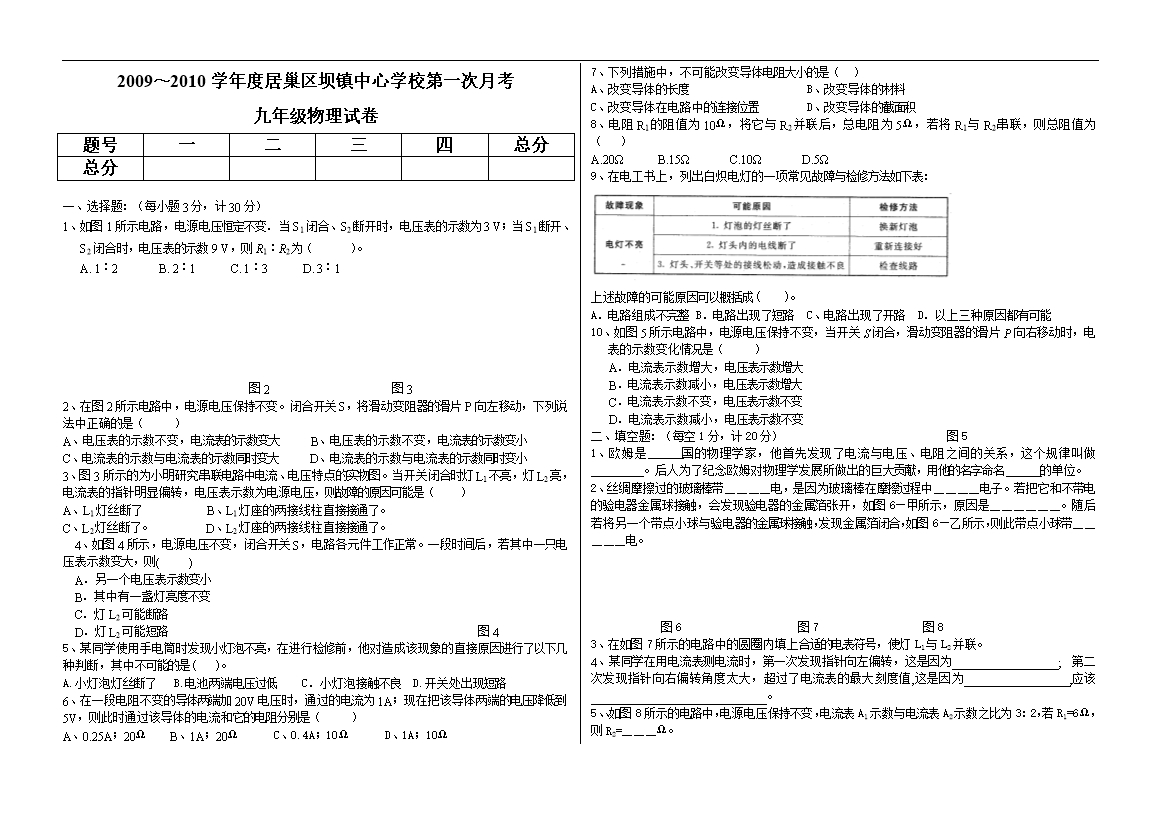

【内容简介】一、选择题：（每小题3分，计30分） 1、如图1所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9 V，则R1︰R2为（ ）。 学科网 A. 1︰2 B. 2︰1 C. 1︰3 D. 3︰1 学科网 图2 图3 2、在图2所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ） A、电压表的示数不变，电流表的示数变大 B、电压表的示数不变，电流表的示数变小 C、电流表的示数与电流表的示数同时变大 D、电流表的示数与电流表的示数同时变小 3、图3所示的为小明研究串联电路中电流、电压特点的实物图。当开关闭合时灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障的原因可能是（ ） A、L1灯丝断了 B、L1灯座的两接线柱直接接通了。 C、L2灯丝断了。 D、L2灯座的两接线柱直接接通了。 4、如图4所示，电源电压不变，闭合开关S，电路各元件工作正常。一段时间后，若其中一只电压表示数变大，则( 　) A．另一个电压表示数变小 B．其中有一盏灯亮度不变 C．灯L2可能断路 D．灯L2可能短路 图4 5、某同学使用手电筒时发现小灯泡不亮，在进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )。 A.小灯泡灯丝断了 B.电池两端电压过低 C．小灯泡接触不良 D.开关处出现短路 6、在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压降低到5V，则此时通过该导体的电流和它的电阻分别是（ ） A、0.25A；20Ω B、1A；20Ω C、0.4A；10Ω D、1A；10Ω 7、下列措施中，不可能改变导体电阻大小的是（ ） A、改变导体的长度 B、改变导体的材料 C、改变导体在电路中的连接位置 D、改变导体的截面积 ........ ? ? ?
