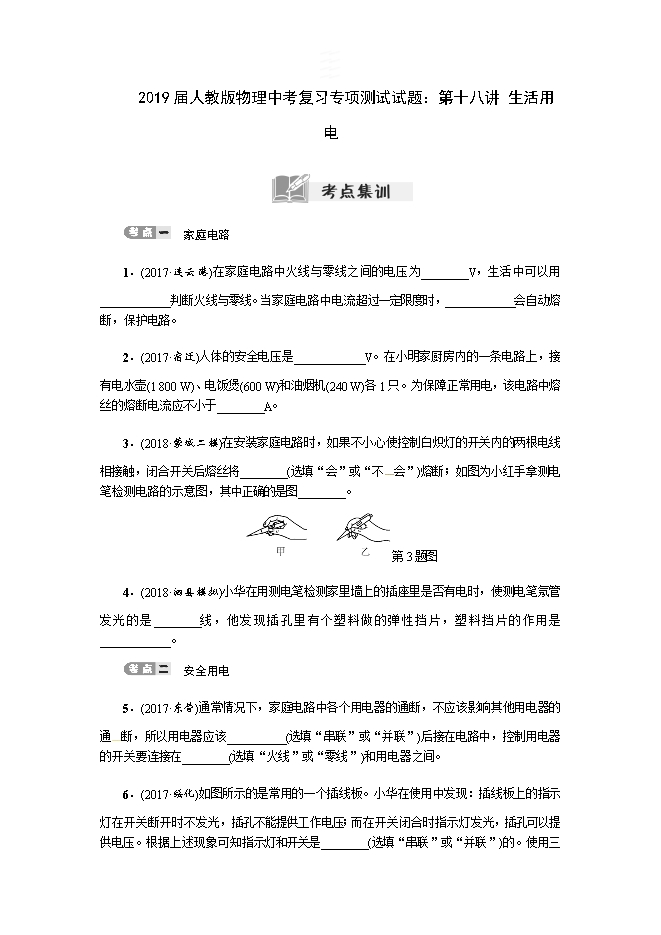

【内容简介】 　家庭电路 1．(2017·连云港)在家庭电路中火线与零线之间的电压为________V，生活中可以用____________判断火线与零线。当家庭电路中电流超过一定限度时，____________会自动熔断，保护电路。 2．(2017·宿迁)人体的安全电压是____________V。在小明家厨房内的一条电路上，接有电水壶(1 800 W)、电饭煲(600 W)和油烟机(240 W)各1只。为保障正常用电，该电路中熔丝的熔断电流应不小于________A。 3．(2018·蒙城二模)在安装家庭电路时，如果不小心使控制白炽灯的开关内的两根电线相接触，闭合开关后熔丝将________(选填“会”或“不 会”)熔断；如图为小红手拿测电笔检测电路的示意图，其中正确的是图________。 第3题图 4．(2018·泗县模拟)小华在用测电笔检测家里墙上的插座里是否有电时，使测电笔氖管发光的是________线，他发现插孔里有个塑料做的弹性挡片，塑料挡片的作用是____________。 　安全用电 5．(2017·东营)通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通 断，所以用电器应该__________(选填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在________(选填“火线”或“零线”)和用电器之间。 6．(2017·绥化)如图所示的是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(选填“串联”或“并联”)的。使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。 第6题图 7．(2017·内江)对家庭电路的安装过程，下列要求正确的是(　　) A．按照进户线→电能表→总开关→熔断器→用电器顺序安装 B．控制各灯具的开关都应安在零线上 C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联 D．三孔插座有时不需要接地 8．(2017·滨州)下列关于生活用电的说法中正确的是(　　) A．家庭电路中开关接在火线或零线上都可以 B．当保险丝熔断后，可以用钢丝代替 C．使用测电笔时，手不要接触笔尾金属体，以免触电 D．发生触电事故时，应立即切断电源 9．(2017·哈尔滨)下列图中符合安全用电与保护原则的是(　　)
