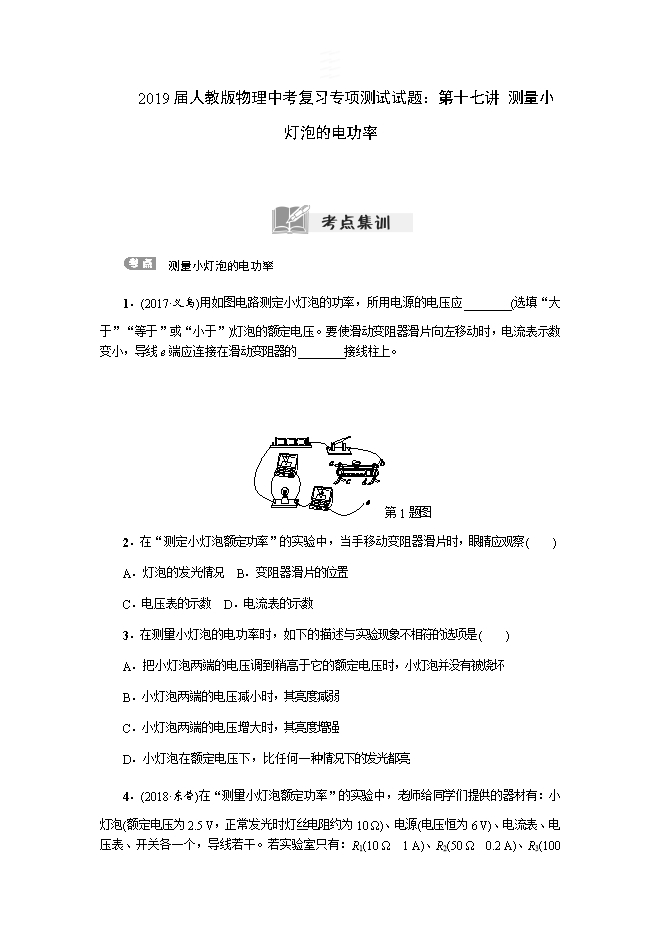

2019届人教版物理中考复习专项测试试题:第十七讲 测量小灯泡的电功率

ID:113758 2019年03月18日 资料纠错 有奖上传 收藏

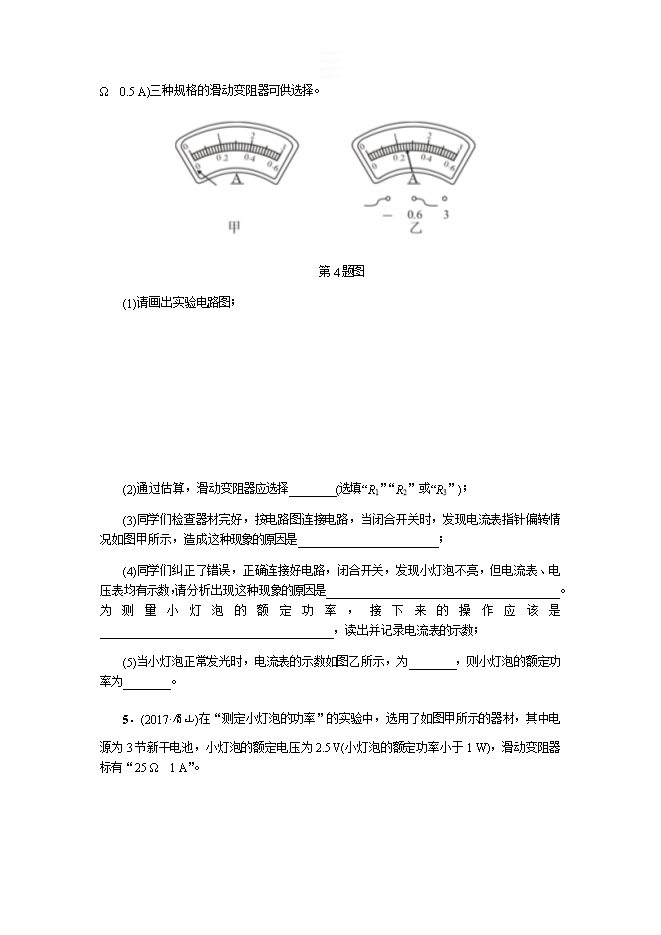

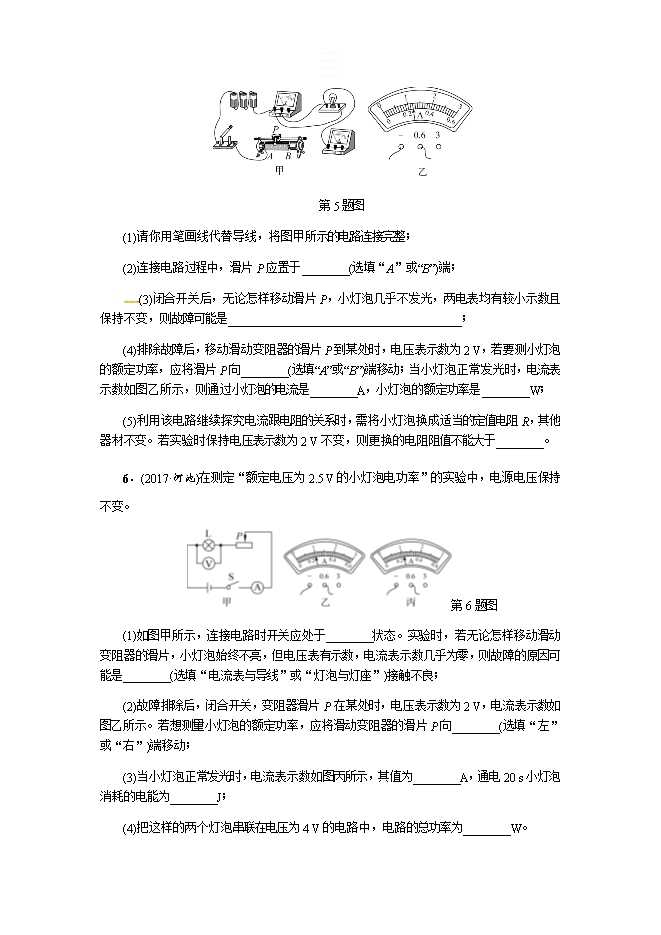

【内容简介】  测量小灯泡的电功率 1.(2017·义乌)用如图电路测定小灯泡的功率,所用电源的电压应________(选填“大于”“等于”或“小于”)灯泡的额定电压。要使滑动变阻器滑片向左移动时,电流表示数变小,导线e端应连接在滑动变阻器的________接线柱上。     第1题图 2.在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察(  ) A.灯泡的发光情况  B.变阻器滑片的位置 C.电压表的示数  D.电流表的示数 3.在测量小灯泡的电功率时,如下的描述与实验现象不相符的选项是(  ) A.把小灯泡两端的电压调到稍高于它的额定电压时,小灯泡并没有被烧坏 B.小灯泡两端的电压减小时,其亮度减弱 C.小灯泡两端的电压增大时,其亮度增强 D.小灯泡在额定电压下,比任何一种情况下的发光都亮 4.(2018·东营)在“测量小灯泡额定功率”的实验中,老师给同学们提供的器材有:小灯泡(额定电压为2.5 V,正常发光时灯丝电阻约为10 Ω)、电源(电压恒为6 V)、电流表、电压表、开关各一个,导线若干。若实验室只有:R1(10 Ω 1 A)、R2(50 Ω 0.2 A)、R3(100 Ω 0.5 A)三种规格的滑动变阻器可供选择。 第4题图 (1)请画出实验电路图;           (2)通过估算,滑动变阻器应选择________(选填“R1”“R2”或“R3”); (3)同学们检查器材完好,按电路图连接电路,当闭合开关时,发现电流表指针偏转情况如图甲所示,造成这种现象的原因是________________________; (4)同学们纠正了错误,正确连接好电路,闭合开关,发现小灯泡不亮,但电流表、电压表均有示数,请分析出现这种现象的原因是________________________________________。为测量小灯泡的额定功率,接下来的操作应该是________________________________________,读出并记录电流表的示数; (5)当小灯泡正常发光时,电流表的示数如图乙所示,为________,则小灯泡的额定功率为________。 5.(2017·眉山)在“测定小灯泡的功率”的实验中,选用了如图甲所示的器材,其中电源为3节新干电池,小灯泡的额定电压为2.5 V(小灯泡的额定功率小于1 W),滑动变阻器标有“25 Ω 1 A”。   第5题图 (1)请你用笔画线代替导线,将图甲所示的电路连接完整; (2)连接电路过程中,滑片P应置于________(选填“A”或“B”)端; (3)闭合开关后,无论怎样移动滑片P,小灯泡几乎不发光,两电表均有较小示数且保持不变,则故障可能是________________________________________; (4)排除故障后,移动滑动变阻器的滑片P到某处时,电压表示数为2 V,若要测小灯泡的额定功率,应将滑片P向________(选填“A”或“B”)端移动;当小灯泡正常发光时,电流表示数如图乙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W; (5)利用该电路继续探究电流跟电阻的关系时,需将小灯泡换成适当的定值电阻R,其他器材不变。若实验时保持电压表示数为2 V不变,则更换的电阻阻值不能大于________。 6.(2017·河池)在测定“额定电压为2.5 V的小灯泡电功率”的实验中,电源电压保持不变。 第6题图 (1)如图甲所示,连接电路时开关应处于________状态。实验时,若无论怎样移动滑动变阻器的滑片,小灯泡始终不亮,但电压表有示数,电流表示数几乎为零,则故障的原因可能是________(选填“电流表与导线”或“灯泡与灯座”)接触不良; (2)故障排除后,闭合开关,变阻器滑片P在某处时,电压表示数为2 V,电流表示数如图乙所示。若想测量小灯泡的额定功率,应将滑动变阻器的滑片P向________(选填“左”或“右”)端移动; (3)当小灯泡正常发光时,电流表示数如图丙所示,其值为________A,通电20 s小灯泡消耗的电能为________J; (4)把这样的两个灯泡串联在电压为4 V的电路中,电路的总功率为________W。
